NITTAOMEGA type M250-CT
図面はこちら

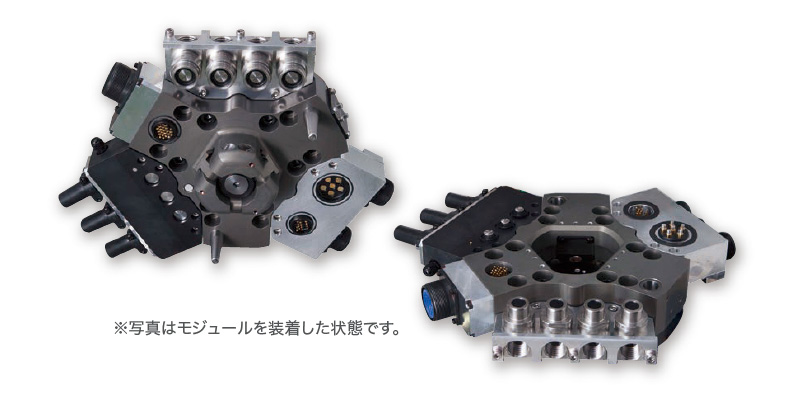

※写真はサーボガン仕様のCTモジュールを装着した状態です。
特長・用途
- 50～250㎏可搬対応
国内外45種類のロボットに適合し、汎用性に優れています。 - 薄型、軽量でも高負荷耐力
ロボット直結構造の採用、本体薄型・軽量化と小型高速ロボットの高加速度利用の両立。 - 新世代仕様の搭載
増加する溶接電流の対応、冷却能力の向上、ノイズ対策等の信号不具合の改善、こぼれ量低減給水モジュールなど。 - 汎用性の継承
機能モジュール化、L/R相似対応など用途に応じた汎用性の継承。 - 予防（予知）保全機能の強化
予防保全によるメンテナンス工数の軽減（オプション）
推奨ブラウザ：最新バージョンのGoogle Chrome、Microsoft Edge、Firefox、Safari
※Internet Explorerは対応してません
外形寸法
仕様
| 可搬質量 | 50～250kg | |
|---|---|---|
| 許容モーメント | 1471Nm | |
| 許容トルク | 1471Nm | |
| 外径寸法 | φ235mm | |
| 連結時厚み | 90mm | |
| 本体材質 | アルミニウム合金 | |
| 位置再現精度 | ±0.025mm | |
| 動作空気圧力 | 0.39～0.85MPa | |
| 本体質量 | ロボット側 | 4.0kg |
| ツール側 | 2.2kg | |
| プレート重量 | ロボット側 | 不要（P.C.D.125に対して直付可能） |
| ツール側 | ||
| 電気信号 | 電流値 | 3A |
| 芯数 | なし または20本 | |
| 出力信号 | チャック端 | |
| アンチャック端 | ||
| 連結確認端 | ||
| 環境 | 使用温度 | 0～60℃（凍結無きこと） |
| 使用湿度 | 0～95％RH（結露無きこと） | |
総合カタログ
| MOR20-0PS00 ロボットアダプタ (NPN配線) MOT20-0PC01 ツールアダプタ |
PDF データ | 2D CAD データ （DXF） |
3D CAD データ （STEP） |
NPN仕様配線図 |
|---|---|---|---|---|
| MOR20-0PS01 ロボットアダプタ (PNP配線) MOT20-0PC01 ツールアダプタ |
PNP仕様配線図 |
＊CADデータのダウンロードについてはお手数ではございますが、お客様の情報をご入力お願い申し上げます。
＊NPN配線、PNP配線共に外形同じです。
機能モジュール選定ツール
推奨ブラウザ：最新バージョンのGoogle Chrome、Microsoft Edge、Firefox、Safari
※Internet Explorerは対応してません
付属品の紹介
