NITTAOMEGA XC30
図面はこちら
※本製品は特殊コネクタを使用しているため接続ケーブルも弊社からのご購入を推奨しております。
特長
- 可搬30kg
- 大口径シリンダとカムロック方式の採用
- 脱着センサ内蔵
- 豊富なバリエーション
用途
- プレス・成型品の取り出し時のツールの交換
- アーク・スポット溶接時のマテハンの交換
- バリ取り・研磨・組立作業時のツールの交換
- 各種マテハンの交換など

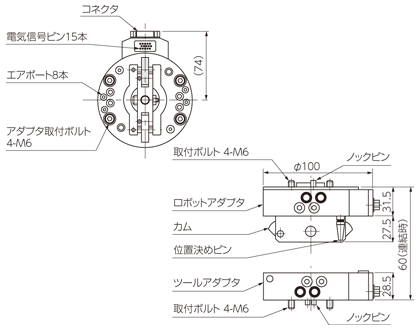

外形寸法
仕様
| 可搬質量 | 30kg | ||
|---|---|---|---|
| 許容モーメント | 147Nm(1500kgf・cm) | ||
| 許容トルク | 147Nm(1500kgf・cm) | ||
| 外径寸法 | φ100mm | ||
| 連結時厚み | 60mm | ||
| 本体材質 | アルミニウム合金 | ||
| 位置再現精度 | ±0.0125mm | ||
| 動作駆動圧力 | 0.39～0.59Mpa(4～6kg/cm2) | ||
| 本体質量 | ロボット側 | 1.0kg | |
| ツール側 | 0.5kg | ||
| 電気信号 | 電流値 | 3A | |
| 芯数 | なし または15本 | ||
| エアポート | ポート数 | 4本 Rc1/8 | 4本 (M5) |
| 有効断面積 | 11mm2 | 4mm2 | |
| CV値 | 0.63/ポート | 0.23/ポート | |
| 耐圧 | 0.855MPa(8.75kg/cm2) | ||
| 出力信号 | チャック端 | ||
| アンチャック端 | |||
| 連結確認端 | |||
| 環境 | 使用温度 | 0～60(℃) *1 | |
| 使用湿度 | 0～95(％) *2 | ||
＊1 凍結なき事 No freeze
＊2 結露なき事 No condensation
総合カタログ
| NR15-8JP01 ロボットアダプタ(NPN配線) NT15-8JC01 ツールアダプタ W20-60S000 ロボット側ケーブル W15-06P000 ツール側ケーブル |
PDF データ | NPN仕様配線図 | ||
| NR15-8JP08 ロボットアダプタ(PNP配線) NT15-8JC01 ツールアダプタ W20-60S000 ロボット側ケーブル W15-06P000 ツール側ケーブル |
PNP仕様配線図 |
＊CADデータのダウンロードについてはお手数ではございますが、お客様の情報をご入力お願い申し上げます。
＊NPN配線、PNP配線共に外形同じです。
