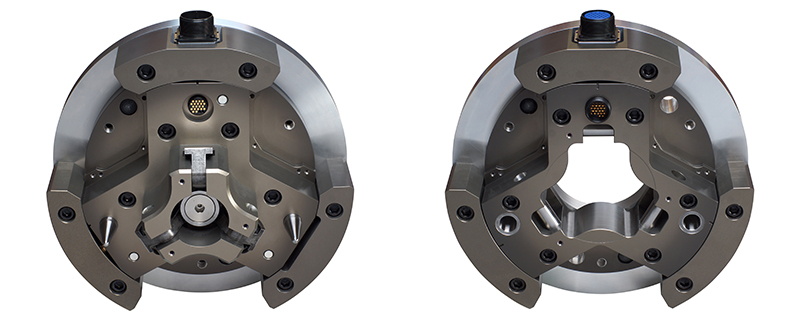

NITTAOMEGA type L1000-OM
図面はこちら
特長・用途
- 500～1000kg可搬対応※
（※700kg以上でご使用の際は弊社までお問合せ下さい。） - 重量：25.6kg、機能モジュール：3モジュール取り付け可能
高剛性ボディー採用により、重可搬ロボットに対応可能 - 安全性、耐久性の継承
大口径シリンダ・カムロック方式による安全性・耐久性を継承 - 汎用性の継承
各種機能モジュールを装着可能で、用途に応じた汎用性を継承
また、NITTAOMEGA type M250-CTで好評のノンスピルモジュールの搭載も可能
外形寸法
仕様
| 可搬質量 | 500～1000kg | |
|---|---|---|
| 許容モーメント | 5500Nm | |
| 許容トルク | 3500Nm | |
| 外径寸法 | φ350mm | |
| 連結時厚み | 150mm | |
| 本体材質 | アルミニウム合金 | |
| 位置再現精度 | ±0.025mm | |
| 動作駆動圧力 | 0.39～0.85Mpa | |
| 本体質量 | ロボット側 | 15.4kg |
| ツール側 | 10.2kg | |
| 電気信号 | 電流値 | 3A |
| 芯数 | 0～20本 | |
| 出力信号 | チャック端 | |
| アンチャック端 | ||
| 連結確認端 | ||
| 環境 | 使用温度 | 0～60(℃) *1 |
| 使用湿度 | 0～95(％) *2 | |
＊1 凍結なき事 No freeze
＊2 結露なき事 No condensation
総合カタログ
| 2R20-0PSX0 ロボットアダプタ (NPN配線) 2T20-0PCX0 ツールアダプタ |
PDF データ | NPN仕様配線図 | ||
| 2R20-0PSX1 ロボットアダプタ (PNP配線) 2T20-0PCX0 ツールアダプタ |
PNP仕様配線図 |
＊CADデータのダウンロードについてはお手数ではございますが、お客様の情報をご入力お願い申し上げます。
＊NPN配線、PNP配線共に外形同じです。
