機能モジュール

英文サイト

機能モジュール CAR-006



特長・用途

  • NITTAOMEGA IV、NITTAOMEGA XC300、NITTAOMEGA XC400などの大型チェンジャーの用途に合わせて利用できるモジュール
  • 空気や水などの流体用、溶接ガンやモーターへの給電用、アナログやデジタル信号の通信用に各種モジュールを完備
  • 各種モジュールの取付けパターンを共通化し、組み合わせ自由に選択可能
  • 標準外の信号やポート数のモジュール、中・小型チェンジャー用にもご要望に応じて設計・製作可能



仕様

給電 給水(給気兼用) サーボ

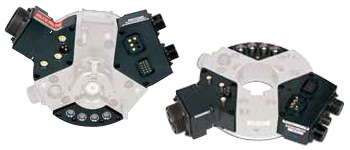

外観
製品番号 ロボット側 ツール側 ロボット側 ツール側 ロボット側 ツール側
OMRW03-※ OMTW03-※ OMRH04-004 OMTH04-006 OMRX21-※ OMTX21-※
仕様

コネクタータイプ

100A電極 3本

Rc1/2ポート・チェック付き 4本

CV値 3.4/ポート

20A電極 6本

3A電極 15本

質量 1.0kg 1.0kg 0.8kg 0.8kg
材質 耐電樹脂

本体:アルミ合金

フィッティング:ステンレス

耐電樹脂

*外付けモジュールの増設も可能です。
