NITTAOMEGA IV
図面はこちら
特長
- 3モジュール方式の採用
- 高剛性ボディーの採用
- カムロック方式で連結、分離が確実
- 着脱用電磁弁をダイレクトに取付け可能
- 着脱LEDを標準装備
- モジュールは従来のNITTAOMEGAと共用可能
用途
- スポット溶接ガンの交換
- スポットガンのマテハンの交換
- 組立マテハンの交換
- プレス・成型品の取出しハンドの交換
- アタッチメントの交換

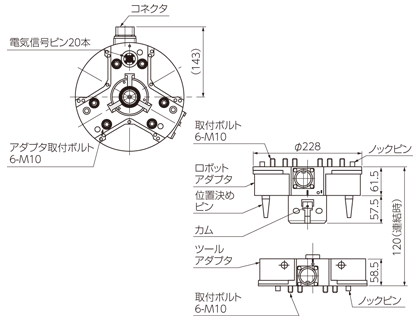

外形寸法
仕様
| 可搬質量 | 200kg | |
|---|---|---|
| 許容モーメント | 1471Nm(15000kgf ・cm) | |
| 許容トルク | 1471Nm(15000kgf ・cm) | |
| 外径寸法 | φ228mm | |
| 連結時厚み | 120mm | |
| 本体材質 | アルミニウム合金 | |
| 位置再現精度 | ±0.025mm | |
| 動作駆動圧力 | 0.39～0.85Mpa(4～8.7kg/cm2) | |
| 本体質量 | ロボット側 | 4.2kg |
| ツール側 | 2.8kg | |
| 電気信号 | 電流値 | 3A |
| 芯数 | なし または 20本 | |
| 出力信号 | チャック端 | |
| アンチャック端 | ||
| 連結確認端 | ||
| 環境 | 使用温度 | 0～60(℃) *1 |
| 使用湿度 | 0～95(％) *2 | |
＊1 凍結なき事 No freeze
＊2 結露なき事 No condensation
総合カタログ
| BR20-0PS10 ロボットアダプタ (NPN配線) BT20-0PC00 ツールアダプタ |
PDF データ | NPN仕様配線図 | ||
| BR20-0PS1G ロボットアダプタ (PNP配線) BT20-0PC00 ツールアダプタ |
PNP仕様配線図 |
＊CADデータのダウンロードについてはお手数ではございますが、お客様の情報をご入力お願い申し上げます。
＊NPN配線、PNP配線共に外形同じです。
*取り付けプレートも取り揃えています。
