NITTAOMEGA XC10
図面はこちら
特長
- 可搬10kg
- 軽量・低価格
- フェールセーフ
- 大口径シリンダとカムロック方式の採用
- 強制分離機構
用途
- 電子部品/小部品などのハンドリング
- 成型品の取り出し
- シーラーガンの交換
- 検査用のロボットのアタッチメント交換

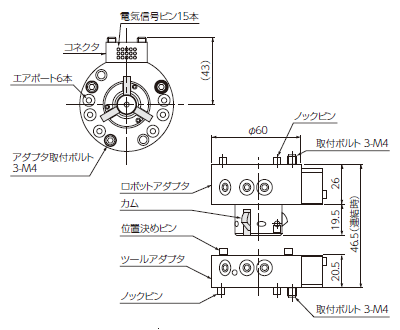

外形寸法
仕様
| 可搬質量 | 10kg | |
|---|---|---|
| 許容モーメント | 29.4Nm(300kgf ・cm) | |
| 許容トルク | 34.3Nm(350kgf・cm) | |
| 外径寸法 | φ60mm | |
| 連結時厚み | 46.5mm | |
| 本体材質 | アルミニウム合金 | |
| 位置再現精度 | ±0.010mm | |
| 動作駆動圧力 | 0.39～0.85Mpa(4～8.7kg/cm2) | |
| 本体質量 | ロボット側 | 0.24kg |
| ツール側 | 0.12kg | |
| 電気信号 | 電流値 | 2.5A |
| 芯数 | なし または15本 | |
| エアポート | ポート数 | 6本 |
| 有効断面積 | 4mm2 | |
| CV値 | 0.23/ポート | |
| 耐圧 | 0.855MPa(8.75kg/cm2) | |
| 環境 | 使用温度 | 0～60(℃) *1 |
| 使用湿度 | 0～95(％) *2 | |
＊1 凍結なき事 No freeze
＊2 結露なき事 No condensation
総合カタログ
| TR15-6JN10 ロボットアダプタ TT15-6JN00 ツールアダプタ |
PDF データ |
