NITTAOMEGA XC400 /NITTAOMEGA XC500
図面はこちら
特長
- 大口径シリンダーと高剛性ボディーの採用
- カムロック方式による確実な着脱
- 着脱センサとフェールセーフ機構を搭載し、安全性を確保
- 信頼性の高い部品構成でしかも低価格
- モジュールはNITTAOMEGA IVと共有可能
用途
- 大型マテハンの交換
- 大型溶接ガンの交換
- その他、各種高荷重のツールの交換

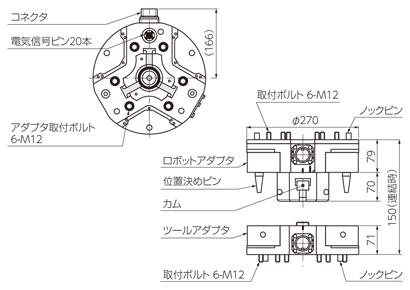

外形寸法
仕様
| NITTAOMEGA XC400 | NITTAOMEGA XC500 | ||
|---|---|---|---|
| 可搬質量 | 400kg | 500kg | |
| 許容モーメント | 2942Nm(30000kgf・cm) | 3500Nm(35700kgf・cm) | |
| 許容トルク | 2942Nm(30000kgf・cm) | 3500Nm(35700kgf・cm) | |
| 外径寸法 | φ270mm | ||
| 連結時厚み | 150mm | ||
| 本体材質 | アルミニウム合金 | ||
| 位置再現精度 | ±0.025mm | ||
| 動作駆動圧力 | 0.39～0.85Mpa(4～8.7kg/cm2) | ||
| 本体質量 | ロボット側 | 12.0kg | |
| ツール側 | 8.0kg | ||
| 電気信号 | 電流値 | 3A | |
| 芯数 | なし または20本 | ||
| 出力信号 | チャック端 | ||
| アンチャック端 | |||
| 連結確認端 | |||
| 環境 | 使用温度 | 0～60(℃) *1 | |
| 使用湿度 | 0～95(％) *2 | ||
＊1 凍結なき事 No freeze
＊2 結露なき事 No condensation
総合カタログ
| 2R20-0PS00 ロボットアダプタ (XC400 NPN配線) 2T20-0PC00 ツールアダプタ |
PDF データ (XC400) |
NPN仕様配線図 | ||
| 2R20-0PS04 ロボットアダプタ (XC400 PNP配線) 2T20-0PC00 ツールアダプタ |
PNP仕様配線図 | |||
| 2R20-0PSA0 ロボットアダプタ (XC500 NPN配線) 2T20-0PCA1S ツールアダプタ |
PDF データ (XC500) |
NPN仕様配線図 | ||
| 2R20-0PSA1 ロボットアダプタ (XC500 PNP配線) 2T20-0PCA1S ツールアダプタ |
PNP仕様配線図 |
＊CADデータのダウンロードについてはお手数ではございますが、お客様の情報をご入力お願い申し上げます。
＊NPN配線、PNP配線共に外形同じです。
