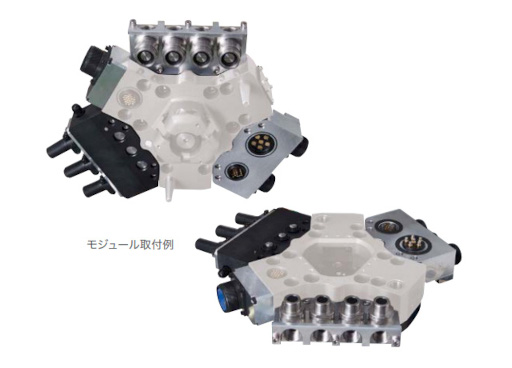

CTモジュール

対応機種: NITTAOMEGA type M250-CT、type L350-CT、type L600-CT

選定ツール
起動する

推奨ブラウザ:最新バージョンのGoogle Chrome、Microsoft Edge、Firefox、Safari
※Internet Explorerは対応してません



給電モジュール

CTRW04-003 CTRW04-001
標準品
型式
ロボット側 ツール側 ロボット側 ツール側
CTRW04-003 CTTW04-003 CTRW04-001 CTTW04-001
仕様 直結式:200A電極3本 ケーブル接続式:130A電極3本
コネクタ
型式
MS3101A36-3P MS3101A36-3S
質量 約1.0kg 約1.0kg 約1.0kg 約1.0kg
材質 耐電樹脂 耐電樹脂
標準品の図面はこちら
標準品型式 PDF CADデータ*
2D(DXF) 3D(STEP)
ロボット側 CTRW04-003 ダウンロード
ツール側 CTTW04-003 ダウンロード
ロボット側 CTRW04-001 ダウンロード
ツール側 CTTW04-001 ダウンロード

*CADデータのダウンロードについてはお手数ではございますが、お客様の情報をご入力お願い申し上げます。

サーボモーターモジュール

CTRX21-001 CTRX42-000
標準品
型式
ロボット側 ツール側 ロボット側 ツール側
CTRX21-001 CTTX21-001 CTRX42-000 CTTX42-000
仕様 3A:15本 20A:6本 3A:30本 20A:12本
コネクタ
型式
信号:    MS3102A20-29P
モーター電源:MS3102A20-17P
信号:    MS3102A20-29S
モーター電源:MS3102A20-17S
信号:    MS3102A20-29P
モーター電源:MS3102A20-17P
信号:    MS3102A20-29S
モーター電源:MS3102A20-17S
質量 約0.8kg 約0.8kg 約1.5kg 約1.5kg
材質 アルミ合金 耐電樹脂
標準品の図面はこちら
標準品型式 PDF CADデータ*
2D(DXF) 3D(STEP)
ロボット側 CTRX21-001 ダウンロード
ツール側 CTTX21-001 ダウンロード
ロボット側 CTRX42-000 ダウンロード
ツール側 CTTX42-000 ダウンロード

*CADデータのダウンロードについてはお手数ではございますが、お客様の情報をご入力お願い申し上げます。

給水モジュール

CTRH04-N00 CTRH06-N00
標準品
型式
ロボット側 ツール側 ロボット側 ツール側
CTRH04-N00 CTTH04-N00 CTRH06-N00 CTTH06-N00
仕様 Rc1/2:4ポート Rc1/2:6ポート
質量 約1.1kg 約1.0kg 約1.3kg 約1.1kg
材質 本体:ステンレス、フィッティング:ステンレス 本体:ステンレス、フィッティング:ステンレス
標準品の図面はこちら
標準品型式 PDF CADデータ*
2D(DXF) 3D(STEP)
ロボット側 CTRH04-N00 ダウンロード
ツール側 CTTH04-N00 ダウンロード
ロボット側 CTRH06-N00 ダウンロード
ツール側 CTTH06-N00 ダウンロード

*CADデータのダウンロードについてはお手数ではございますが、お客様の情報をご入力お願い申し上げます。

給気モジュール

CTRP04-000 CTRP08-000
標準品
型式
ロボット側 ツール側 ロボット側 ツール側
CTRP04-000 CTTP04-000 CTRP08-000 CTTP08-000
仕様 Rc1/4:4ポート Rc1/4:8ポート
質量 約0.6kg 約0.6kg 約1.1kg 約1.1kg
材質 本体:アルミ合金、フィッティング:ステンレス 本体:アルミ合金、フィッティング:ステンレス
標準品の図面はこちら
標準品型式 PDF CADデータ*
2D(DXF) 3D(STEP)
ロボット側 CTRP04-000 ダウンロード
ツール側 CTTP04-000 ダウンロード
ロボット側 CTRP08-000 ダウンロード
ツール側 CTTP08-000 ダウンロード

*CADデータのダウンロードについてはお手数ではございますが、お客様の情報をご入力お願い申し上げます。
