NITTAOMEGA XC300
図面はこちら
特長
- NITTAOMEGA IV用のモジュールを共通化した3モジュール制
- 高剛制ボディーの採用
- カムロック方式による確実な着脱
- LED・着脱確認センサの標準装備
- 着脱用電磁弁を直接取付け可能
用途
- スポット溶接ガンの交換
- マテハンの交換
- 組み立て・プレス・成型品の取出しツールの交換

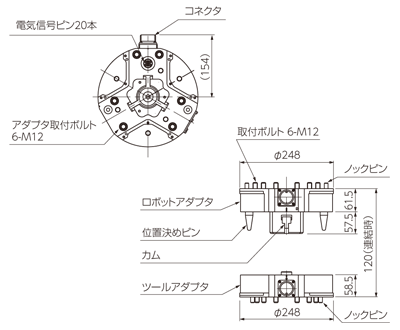

外形寸法
仕様
| 可搬質量 | 300kg | |
|---|---|---|
| 許容モーメント | 2205Nm(22500kgf ・cm) | |
| 許容トルク | 2205Nm(22500kgf ・cm) | |
| 外径寸法 | φ248mm | |
| 連結時厚み | 120mm | |
| 本体材質 | アルミニウム合金 | |
| 位置再現精度 | ±0.025mm | |
| 動作駆動圧力 | 0.39～0.85Mpa(4～8.7kg/cm2) | |
| 本体質量 | ロボット側 | 7kg |
| ツール側 | 3.5kg | |
| 電気信号 | 電流値 | 3A |
| 芯数 | なし または20本 | |
| 出力信号 | チャック端 | |
| アンチャック端 | ||
| 連結確認端 | ||
| 環境 | 使用温度 | 0～60(℃) *1 |
| 使用湿度 | 0～95(％) *2 | |
＊1 凍結なき事 No freeze
＊2 結露なき事 No condensation
総合カタログ
| 4R20-0PS00 ロボットアダプタ (NPN配線) 4T20-0PC00 ツールアダプタ |
PDF データ | NPN仕様配線図 | ||
| 4R20-0PS01 ロボットアダプタ (PNP配線) 4T20-0PC00 ツールアダプタ |
PNP仕様配線図 |
＊CADデータのダウンロードについてはお手数ではございますが、お客様の情報をご入力お願い申し上げます。
＊NPN配線、PNP配線共に外形同じです。
