対応機種： NITTAOMEGA IV、XC300、XC400、XC500、type L1000-OM 用
特養

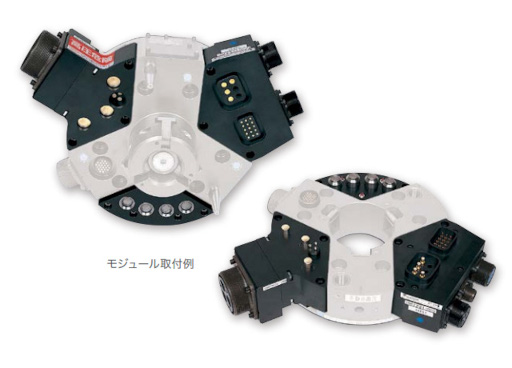

- ATCの用途に合わせて利用できるモジュール
- 各種モジュールの取付パターンを共通化し、組合せ自由に選択可能
- 標準外の信号やポート数のモジュールもご要望に応じて設計・製作可能
用途
- 空気、水などの流体用、溶接ガンやモーターへの給電用、各種デジタル・アナログ信号の通信用
給電モジュール
標準品
型式 |
ロボット側 |
ツール側 |
ロボット側 |
ツール側 |
ロボット側 |
ツール側 |
ロボット側 |
ツール側 |
| OMRW06-670 |
OMTW06-680 |
OMRW06-69G |
OMTW06-6AH |
OMRW01-003 |
OMTW01-000 |
OMRW03-6H3 |
OMTW03-6H3 |
| 仕様 |
コネクタ式：100A電極3本 |
シールコネクタ式：200A電極3本 |
ブースバー式（電極直結式） |
200Aモジュール |
コネクタ
型式 |
MS3102A36-3P |
MS3102A36-3S |
シールコネクタ式：ABS36-28 |
- |
C2MBG36-15×3P-42 |
| 質量 |
約1.0kg |
約1.0kg |
約1.0kg |
約1.0kg |
約1.0kg |
約1.0kg |
約1.0kg |
約1.0kg |
| 材質 |
耐電樹脂 |
耐電樹脂 |
耐電樹脂 |
耐電樹脂 |
標準品の図面はこちら
＊CADデータのダウンロードについてはお手数ではございますが、お客様の情報をご入力お願い申し上げます。
サーボモーターモジュール
標準品
型式 |
ロボット側 |
ツール側 |
ロボット側 |
ツール側 |
| OMRX21-026 |
OMTX21-026 |
OMRX42-020 |
OMTX42-010 |
| 仕様 |
3A：15本 20A：6本 |
3A：30本 20A：12本 |
コネクタ
型式 |
信号： MS3102A20-29P
モーター電源：MS3102A20-17P |
信号： MS3102A20-29S
モーター電源：MS3102A20-17S |
信号： MS3102A20-29P
モーター電源：MS3102A20-17P |
信号： MS3102A20-29S
モーター電源：MS3102A20-17S |
| 質量 |
約0.8kg |
約0.8kg |
約1.3kg |
約1.3kg |
| 材質 |
耐電樹脂 |
耐電樹脂 |
標準品の図面はこちら
＊CADデータのダウンロードについてはお手数ではございますが、お客様の情報をご入力お願い申し上げます。
信号モジュール
標準品
型式 |
ロボット側 |
ツール側 |
| OMRS35-012 |
OMTS35-022 |
| 仕様 |
5A：35本 |
コネクタ
型式 |
MS3102A28-21P |
MS3102A28-21S |
| 質量 |
約0.5kg |
約0.5kg |
| 材質 |
耐電樹脂 |
標準品の図面はこちら
＊CADデータのダウンロードについてはお手数ではございますが、お客様の情報をご入力お願い申し上げます。
給水モジュール
標準品
型式 |
ロボット側 |
ツール側 |
ロボット側 |
ツール側 |
ロボット側 |
ツール側 |
ロボット側 |
ツール側 |
| OMRH04-000 |
OMTH04-002 |
OMRH04-004 |
OMTH04-006 |
OMRH06-001 |
OMTH06-001 |
OMRH04-000 |
OMTH04-004 |
| 仕様 |
Rc3/8：4ポート |
Rc1/2：4ポート |
Rc3/8：6ポート |
Rc3/8：4ポート（油圧対応） |
| 質量 |
1.0kg |
0.8kg |
1.2kg |
1.2kg |
1.5kg |
1.1kg |
1.0kg |
0.8kg |
| 材質 |
本体：アルミ合金
フィッティング：ステンレス |
本体：アルミ合金
フィッティング：ステンレス |
本体：アルミ合金
フィッティング：ステンレス |
本体：アルミ合金
フィッティング：ステンレス |
|
標準品
型式 |
ノンスピル給水モジュール |
真鍮製給水モジュール |
| ロボット側 |
ツール側 |
ロボット側 |
ツール側 |
| OMRH04-N00 |
OMTH04-N00 |
OMRH04-009 |
OMTH04-00B |
| 仕様 |
Rc1/2：４ポート |
Rc1/2：４ポート |
| 質量 |
1.1kg |
1.0kg |
2.3kg |
1.9kg |
| 材質 |
本体：ステンレス、フィッティング：ステンレス |
本体：真鍮、フィッティング：ステンレス |
標準品の図面はこちら
＊CADデータのダウンロードについてはお手数ではございますが、お客様の情報をご入力お願い申し上げます。
給気モジュール
標準品
型式 |
ロボット側 |
ツール側 |
ロボット側 |
ツール側 |
ロボット側 |
ツール側 |
ロボット側 |
ツール側 |
| OMRP04-000 |
OMTP04-000 |
OMRP07-000 |
OMTP07-000 |
OMRP04-001 |
OMTP04-003 |
OMRP02-001 |
OMTP02-001 |
| 仕様 |
Rc1/4：4ポート
※ツール側逆止弁付 OMTP04-001 |
Rc1/4：7ポート |
Rc1/2：4ポート |
Rc1/4 外付け給気：2ポート
※取付は専用プレートが必要です。
また、本モジュールはNITTAOMEGA Ⅳ、
NITTAOMEGA XC300用です。 |
| 質量 |
1.0kg |
0.8kg |
0.8kg |
0.9kg |
1.0kg |
0.8kg |
約0.6kg |
約0.6kg |
| 材質 |
本体：アルミ合金
フィッティング：ステンレス |
本体：アルミ合金
フィッティング：ステンレス |
本体：アルミ合金
フィッティング：ステンレス |
本体：アルミ合金
フィッティング：ステンレス |
標準品の図面はこちら
＊CADデータのダウンロードについてはお手数ではございますが、お客様の情報をご入力お願い申し上げます。
