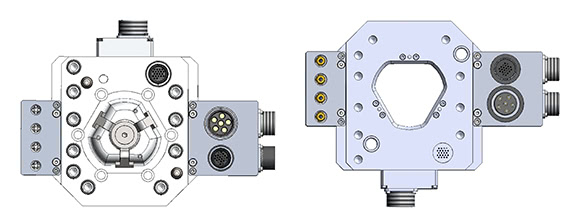

対応機種： NITTAOMEGA type M165-K 用
サーボモーターモジュール
|
 |
 |
標準品
型式 |
ロボット側 |
ツール側 |
| KMRX21-000S |
KMTX21-000S |
| 仕様 |
3A：15本 20A：6本 |
| コネクタ型式 |
信号：MS3102A20-29P |
信号：MS3102A20-29S |
| モーター電源：MS3102A20-17P |
モーター電源：MS3102A20-17S |
| 質量 |
0.54kg |
0.60kg |
| 材質 |
アルミニウム合金 |
標準品の図面はこちら
＊CADデータのダウンロードについてはお手数ではございますが、お客様の情報をご入力お願い申し上げます。
給気モジュール
|
 |
 |
標準品
型式 |
ロボット側 |
ツール側 |
| KMRP04-000S |
KMTP04-000S |
| 仕様 |
Rc1/4：4ポート |
| 質量 |
0.51kg |
0.55kg |
| 材質 |
本体：アルミニウム合金
フィッティング：真鍮 |
| 有効断面積 |
13.78mm2/port |
| Cv値 |
0.75/port |
| 耐圧 |
0.86MPa |
標準品の図面はこちら
＊CADデータのダウンロードについてはお手数ではございますが、お客様の情報をご入力お願い申し上げます。
信号モジュール
|
 |
 |
標準品
型式 |
ロボット側 |
ツール側 |
| KMRS15-000S |
KMTS15-000S |
| 仕様 |
3A：15本 |
| コネクタ型式 |
MS3102A20-29P |
MS3102A20-29S |
| 質量 |
0.35kg |
0.40kg |
| 材質 |
アルミニウム合金 |
標準品の図面はこちら
＊CADデータのダウンロードについてはお手数ではございますが、お客様の情報をご入力お願い申し上げます。
