ローラー間圧力分布測定システム PINCH超薄型0.1mmセンサシートに
よるフィルム式圧力分布測定

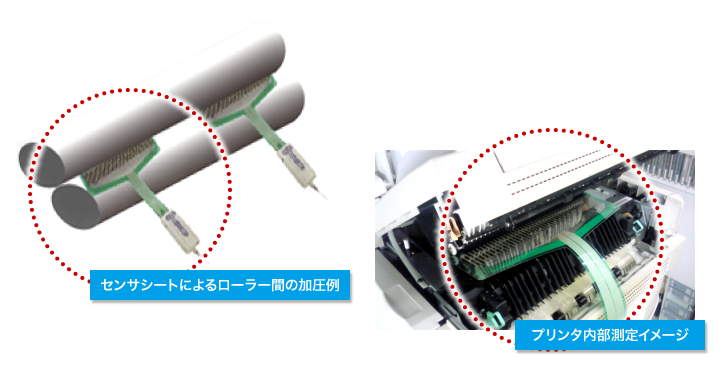

これまでわからなかったローラーへの圧力分布の見える化

更に豊富な機能から解析も実現

ローラー間の圧力分布をPC画面上から読み取り
様々な表示・分析が可能な「PINCH」
ローラー間圧力分布測定システム PINCH
  • 特徴1シンプルな構造で繰り返し使えて安価な、厚さ0.1㎜の超薄型センサシート
  • 特徴2センサシングポイントは最大約2000点。高密度な圧力分布測定が可能
  • 特徴3100kPa~3448kPaまで低圧力から高圧力まで幅広いセンサシートのバリエーション
  • 特徴4最高100Hzのサンプリングでリアルタイムに測定可能
  • 特徴5Webカメラと連動することで、解析しやすさを向上(オプション)
  • 特徴6測定データはASCII、AVI、JPEG、MATLAB形式での保存が可能
  • 特徴7安心サポートの日本製

専用ソフトウェアから見た圧力分布の表示例

リアルタイムでの様々な表現方法による圧力分布表示

2次元、3次元にて圧力の分布を13色のグラデーションにより表現します。

荷重中心、接触面積、総荷重値等も表示されます。

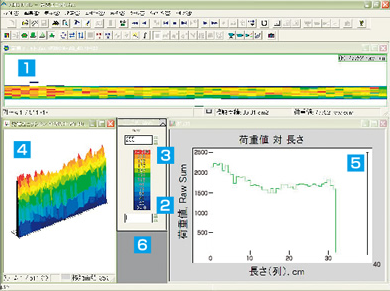

PINCHの表示例
  • 1圧力分布2次元表示
  • 2青色 → 低圧部分
  • 3赤色 → 高圧部分
  • 4圧力分布3次元表示
  • 5各種グラフ表示
  • 6圧力スケール

こんなところに使われています

  • 定着部圧力分布測定
    定着部圧力分布測定

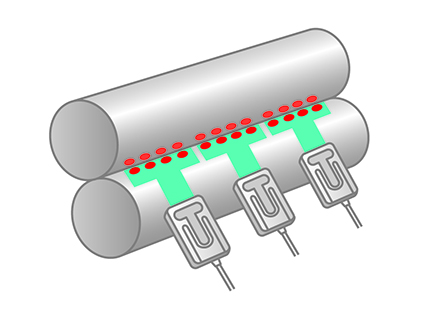

  • ローラーニップ
    ローラーニップ
  • 広幅ローラのニップ圧測定(Virtual化)
    広幅ローラのニップ圧測定
    (Virtual化)

定着部圧力分布測定/転写ユニット評価開発/用紙搬送部圧力分布測定/用紙送り出し部圧力分布測定/サーマルヘッド接触部圧力分布測定/クリーニングブレード圧分布評価/現像ロール圧分布評価/ラミネート時圧力分布測定/圧延工程圧力分布測定/コーティング圧力分布測定/印刷機器圧力分布測定(精密転写、搬送ローラー間評価)

ハードウェア仕様

構造と原理

構造と原理
  •  2枚のフィルム(PET)にそれぞれ、行、列の銀電極を配線します。
  •  銀電極の上に感圧導電性インクをコーティングします。
  •  行、列の電極の交点がセンシングポイントとなり、圧力がかかると電気抵抗値が変化します。
  •  電気抵抗値は8bitのデジタル値に変換され、パソコンに取り込まれます。
  •  測定範囲は感圧電導性インクの配合を変えることにより自由に設定できます。

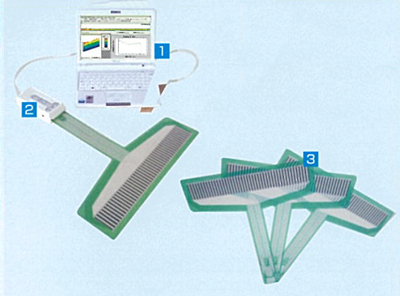

システム構成

システム構成
  • 1ソフトウェア
  • 2センサコネクタ
  • 3センサシート

※システムにはPCは含まれません。

センサコネクタ(EVOハンドル)

センサコネクタ
  •  センサシートを接続するためのコネクタです。
    各センシングポイントの持つ電気抵抗値を、デジタル信号に変換してパソコンに送信します。
分解能 8ビット
サンプリング速度 最大10msec(1フレーム当り)
サイズ 幅57mm × 奥行T135mm × 高さ35mm
ケーブル長さ 約4.5m
重量 約320g
インターフェース USBポート

ブラダテスター(オプション)

本装置は、圧力分布センサ全面に均等な圧力を加え、センサ出力の確認や、センサの校正 (イクイリブレーション機能)を行うために使用する装置です。(センサの種類、仕様によっては、ご使用になれないものがございます。)

ブラダテスター BDS-A

BDS-A

重量 約10kg(本体のみ)
加圧面積 90×310mm
最大加圧力 500kPa

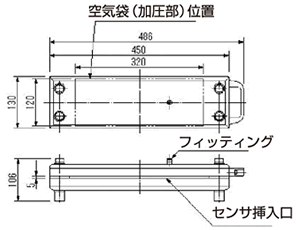

ブラダテスター 寸法

適合センサシートの仕様概略

呼称 空間分離能
(mm)
センサ点数 センサ部サイズ
(mm)
最大測定圧力※1
(kPa)
寸法
(mm)
A3-40 e: 1.00
f: 7.30
1936
(44行×44列)
319.0×44.0 700 a:350 b:259 c:380
A4-40 e: 1.00
f: 5.00
220.0×44.0 a:250 b:259 c:380
A3 e: 13.75
f: 6.82
264
(6行×44列)
300.0×82.5 100 a:310 b:250 c:437
A4 e: 13.75
f: 4.74
208.6×82.5 a:220 b:255 c:420
B4 e: 13.75
f: 6.00
264.0×82.5 a:275 b:250 c:430
CR e: 6.60
f: 0.96
42.0×39.0 a:54 b:275 c:380
#5555 e: 1.27
f: 8.79
2288
(44行×52列)
457.0×56.0 3,448 a:517 b:138 c:260

※1:1kPa≒0.01kgf/cm2 最小測定圧力は最大測定圧力のおよそ1/10です。
※は受注生産です。

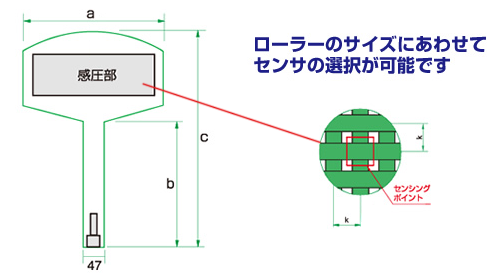

センサシート仕様概略
