面圧分布測定システム HIGH SPEED I-SCAN

衝撃・噴霧・成型プレスなど瞬間的な圧力の測定可能な上
録画や表示確認もできる高性能センサシステム

高速サンプリング・データロガーを可能にした
圧力分布測定「HIGH SPEED I-SCAN」
面圧分布測定システム HIGH SPEED I-SCAN
  • 特徴1従来比、最大約7倍の高速サンプリング(最大730Hz)
  • 特徴2センシングポイントは最大8,000点以上
  • 特徴3用途に合わせ50種以上の豊富なセンサの選択が可能
  • 特徴4目には見えなかった瞬時の圧力分布を測定可能
  • 特徴5有線では対応できなかった場所での測定が可能
  • 特徴6データロガーユニットとPCを接続することにより、リアルタイムな圧力分布変化を可視化可能
  • 特徴7センサコネクタを2台接続し、2枚のセンサで同時測定が可能
  • 特徴83種プラグ(TRS)を1ポート装備。同一ポートでトリガ信号の入出力が可能

専用ソフトウェアから見た圧力分布の表示例

リアルタイムでの様々な表現方法による圧力分布表示

2次元、3次元にて圧力の分布を16色のグラデーションにより表現します。

荷重中心、接触面積、総荷重値等も表示されます。

HIGH SPEED I-SCANの表示例
  • 1圧力分布2次元表示
  • 2青色 → 低圧部分
  • 3赤色 → 高圧部分
  • 4圧力分布3次元表示
  • 5各種グラフ表示
  • 6圧力スケール

専用ソフトウェアの機能

専用ソフトウェアから見た圧力分布の表示例

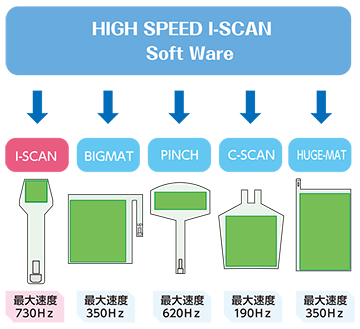

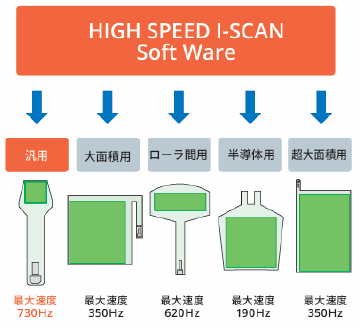

豊富なセンサシート形状

豊富なセンサシート形状
  •  用途に合わせて、豊富なセンサ形状からお選びになれます。

    ※センサ対応ソフトの追加が必要

こんなところに使われています

  • CMP研磨パッド圧力分布測定
    CMP研磨パッド圧力分布測定
  • ダイボンディング圧力分布測定
    ダイボンディング圧力分布測定
  • 噴霧圧力分布測定
    噴霧圧力分布測定
  • 建築物の基礎部土圧力分布測定
    建築物の基礎部土圧力分布測定
  • ペットボトル梱包時の積載圧測定
    ペットボトル梱包時の積載圧測定
  • ブラシの圧測定
    ブラシの圧測定
  • 反りの検知
    反りの検知
  • 異方性導電膜、ACF、接合、動的測定、すり潰し
    回転体による素材のすり潰し時の
    動的圧力分布測定(ACF)
  • リチウムイオン電池、セル、スタック、積層プレス
    燃料電池セルスタックの充放電による
    圧力分布測定
  • フランジ圧、締め付け、トルク、パワーモジュール、組み立て、アセンブリ
    ねじの締め付け時の圧力分布測定
  • 食感、流動食、介護用ゲル食品、嚥下、高齢
    食品の咀嚼モデルの圧力分布測定
  • MLCC積層プレス圧力分布測定
    MLCC積層プレス圧力分布測定
  • シリコンウェハの洗浄ブラシ圧(PVCブラシ)
    シリコンウェハの洗浄ブラシ圧
    (PVCブラシ)
  • サックマシンの糊付け圧測定
    サックマシンの糊付け圧測定
  • 洗浄機ノズル水圧測定
    洗浄機ノズル水圧測定

CMP研磨ヘッド圧力分布測定/グライディング圧力分布測定/ポリッシング圧力分布測定/ラッピング圧力分布測定/貼り合わせ(TSV)接合圧力分布測定/BGテープ貼付け圧力分布測定/二流体洗浄圧分布測定/ダイボンディング圧力分布測定/ ワイヤーボンディング圧力分布測定/フリップチップボンディング圧力分布測定、リードフレーム押さえ圧分布測定/定着部圧力分布測定/転写ユニット評価開発/用紙搬送部圧力分布測定/用紙送り出し部圧力分布測定/ サーマルヘッド接触部圧力分布測定/クリーニングブレード圧分布評価/現像ロール圧分布評価/ラミネート時圧力分布測定/圧延工程圧力分布測定/コーティング圧力分布測定/印刷機器圧力分布測定(精密転写、搬送ローラー間評価)/ 製缶印刷ロール圧力分布測定/アルミ缶ダイ加工プレス圧力分布測定/アルミ缶の製造工程での圧力分布測定/超音波プローブプレス加工時の圧力分布測定樹脂成型金型接触圧力分布測定/段ボールの圧縮試験機圧力分布測定/ HDD・CPUヒートシンク設置圧力分布測定/ブロアー圧力分布測定/PVAスポンジロール圧力分布測定噴霧圧力分布測定/パーカッション楽器への組み込み/建築物の基礎部土圧力分布測定/ピアノの木板曲げ加工時の圧力分布測定/砕氷圧力分布測定/ 波圧力分布測定調査/建築模型の揺れ圧力分布測定/地盤実験評価/アイロンプレス圧力分布測定/洗濯機内装樹脂材のあたり圧力分布測定/鉗子の挟み圧測定/アシストスーツの人体接触部の圧力分布測定/ウレタン緩衝材の反発圧力分布測定/ トイレのシャワー評価(シャワー圧力分布測定)/エレベーターのレールガイド開発/ペットボトル梱包時の積載圧測定/ブラシの圧測定/反りの検知/サックマシンの糊付け圧測定/洗浄機ノズル水圧測定 など

ハードウェア仕様

データロガーユニット

データロガーユニット

センサの出力情報をロギングするユニットです。最大2台のコネクタを接続することが可能です。

PCへの接続で、リアルタイムモード・データダウンロードが可能です。

付属のバッテリーは最長2時間稼働します。

サイズ W188 × T125 × H48mm
重さ 約640g(バッテリー除く)
接続ポート数 2ポート
電源 AC/リチウムイオンバッテリー
保存容量 8GB(付属メモリカード)

センサコネクタ(VersaTekハンドル)

センサコネクタ(VersaTekハンドル)

センサシートを接続するためのコネクタです。

各センシングポイントの持つ電源抵抗値をデジタル信号に変換し、インターフェイスへ送信します。

分解能 8ビット
サンプリング速度 最大730Hz(但しISCAN100の場合)
サイズ W57 × T135 × H35mm
ケーブル長さ 約4.5m
重量 約290g

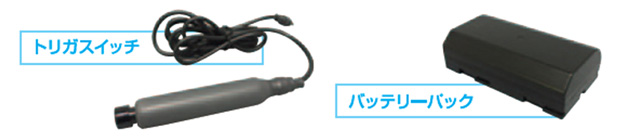

アクセサリー

アクセサリー

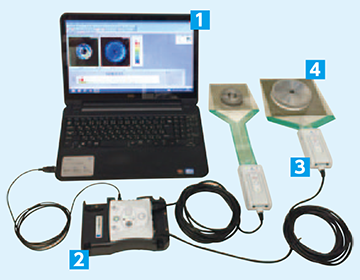

システム構成

センサコネクタ(VersaTekハンドル)
  • 1ソフトウェア
  • 2データロガーユニット
  • 3VersaTekハンドル
  • 4センサシート

※本写真は2ch接続したシステムとなります。

※システムにPCは含まれません。

ご使用できるPCの条件(すべてのPCの動作を保証するものではありません。)

  • コンピュータ:IBM PC/AT 互換機
  • CPU:Intel Pentium 2GHz またはそれ以上
  • メモリ:2GB RAM
  • ハードディスク:1GB
  • ディスク装置:CD-ROM ドライブ
  • I/Oポート:USB2.0
  • OS:Windows7,8,8.1(32/64 ビット版に対応)

適合センサシートの仕様概略

センサタイプ センサ名称 測定ポイント数 感圧部サイズ
(mm)
最大周波数
(Hz)
ハンドル2台接続時
最大周波数
I-SCAN I-SCAN10x10 100 12x12 3597 3597
I-SCAN40 1936 44x44 730 492
I-SCAN50 56x56 730 492
I-SCAN75 84x84 730 492
I-SCAN100 112x112 730 492
I-SCAN150 165x165 628 492
I-SCAN210 238x238 628 492
#5027 28.6x28.6 730 492
PINCH PINCH A3 264 300.0x82.5 2865 2865
#5555 2288 457.6x56.0 532 416
A3-40 1936 319x44 628 492
A4-40 220x44 628 492
BIG-MAT BIG-MAT 2112 480x440 369 369
HUGE-MAT HUGE-MAT 1768 884x578 255 255
HUGE-MAT HR800 6600 528x800 105
