面圧分布測定システム I-SCAN超薄型0.1mmセンサシートに
よるフィルム式圧力分布測定

これまで不可能だった圧力分布の見える化を実現

超薄型センサシートでリアルタイムに測定可能

多くの用途で使用可能な超薄型センサシートは
豊富な機能で様々な圧力分布を測定可能
面圧分布測定システム I-SCAN
  • 特徴1シンプルな構造で繰り返し使えて安価な、厚さ0.1㎜の超薄型センサシート
  • 特徴2センシングポイントは最大約2000点。高密度な圧力分布測定が可能
  • 特徴350kPa~20MPaまで低圧力から高圧力まで幅広いセンサシートのバリエーション
  • 特徴4測定圧力に合わせてソフトウェア側でセンサ感度調整が可能
  • 特徴5最高100Hzのサンプリングでリアルタイムに測定可能
  • 特徴6Webカメラと連動することで、解析のしやすさを向上(オプション)
  • 特徴7測定データはASCII、AVI、JPEG、MATLAB形式で保存可能
  • 特徴8安心サポートの日本製

専用ソフトウェアから見た圧力分布の表示例

リアルタイムでの様々な表現方法による圧力分布表示

2次元、3次元にて圧力の分布を16色のグラデーションにより表現します。

荷重中心、接触面積、総荷重値等も表示されます。

HIGH SPEED I-SCANの表示例

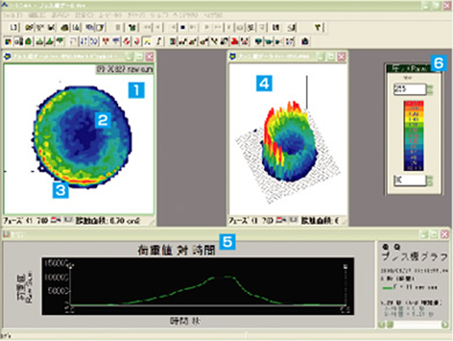

  • 1圧力分布2次元表示
  • 2青色 → 低圧部分
  • 3赤色 → 高圧部分
  • 4圧力分布3次元表示
  • 5各種グラフ表示
  • 6圧力スケール

専用ソフトウェアの機能

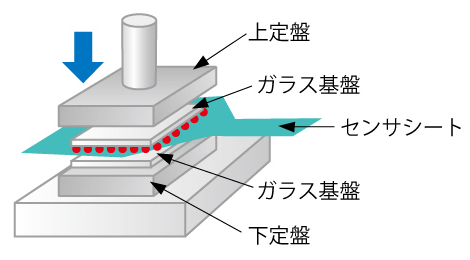

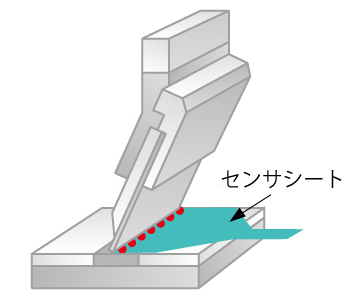

プレス機による加圧例

プレス機による加圧例

プレス機の動的な圧力分布の変化を測定することができます。

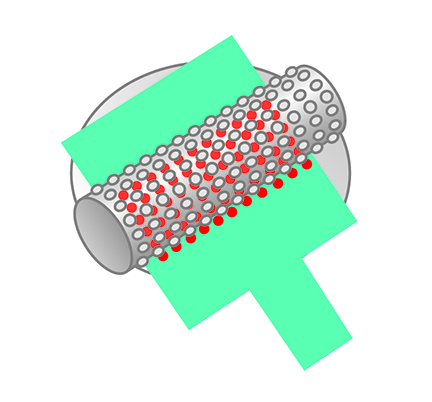

ローラによる加圧例

ローラによる加圧例

ローラのニップ圧力分布、ニップ幅を測定することができます。

こんなところに使われています

工業分野

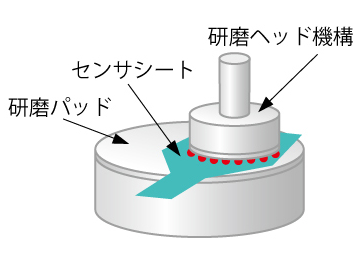

  • CMP研磨パッド圧力分布測定
    CMP研磨パッド圧力分布測定

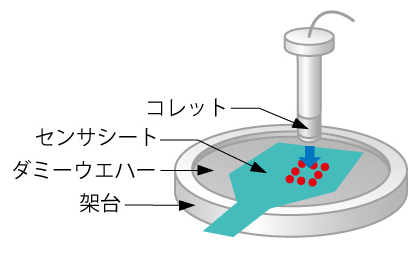

  • ダイボンディング圧力分布測定
    ダイボンディング圧力分布測定

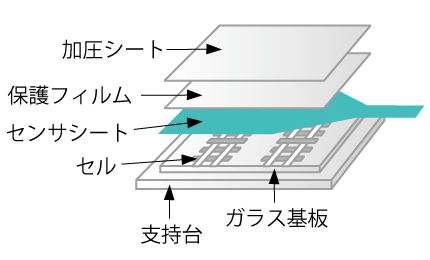

  • FPC積層プレス圧力分布測定
    FPC積層プレス圧力分布測定

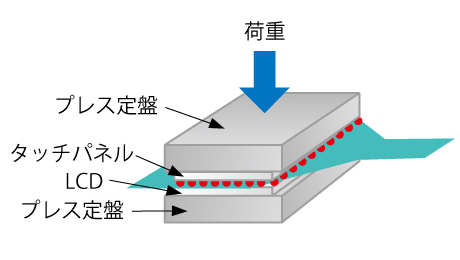

  • LCDバックライト貼り合わせ時の圧力測定
    LCDバックライト貼り合わせ
    時の圧力測定
  • クリームはんだ印刷機の圧力分布測定
    クリームはんだ印刷機の
    圧力分布測定
  • 真空ラミネート時の圧力分布測定
    真空ラミネート時の
    圧力分布測定
  • アルミ缶の製造工程での圧力分布測定
    アルミ缶の製造工程での
    圧力分布測定

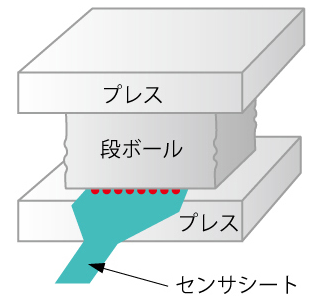

  • ダンボールの圧縮試験機圧力分布測定
    ダンボールの圧縮
    試験機圧力分布測定
  • 波圧分布測定調査
    波圧分布測定調査
  • 鉗子の挟み圧測定
    鉗子の挟み圧測定
  • 建築物の基礎部土圧力分布測定
    建築物の基礎部土圧力分布測定
  • ペットボトル梱包時の積載圧測定
    ペットボトル梱包時の積載圧測定
  • ブラシの圧測定
    ブラシの圧測定
  • 反りの検知
    反りの検知
  • 異方性導電膜、ACF、接合、動的測定、すり潰し
    回転体による素材のすり潰し時の
    動的圧力分布測定(ACF)
  • リチウムイオン電池、セル、スタック、積層プレス

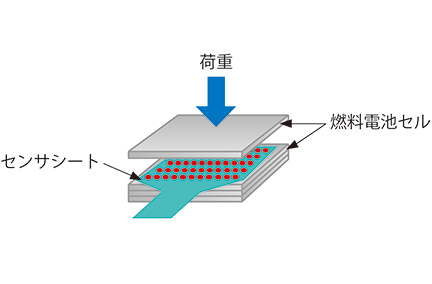

    燃料電池セルスタックの充放電による
    圧力分布測定

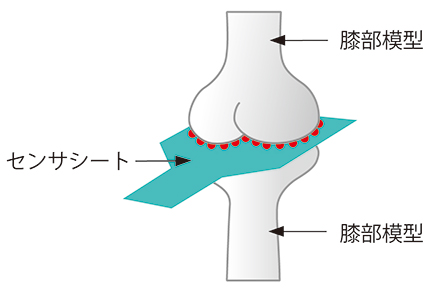

  • 関節置換術、TKA
    人口膝関節の設計と評価
  • 関節置換術、THA

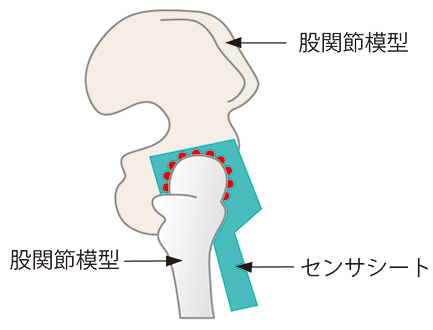

    人工股関節の設計と評価
  • フランジ圧、締め付け、トルク、パワーモジュール、組み立て、アセンブリ
    ねじの締め付け時の圧力分布測定
  • 食感、流動食、介護用ゲル食品、嚥下、高齢
    食品の咀嚼モデルの圧力分布測定

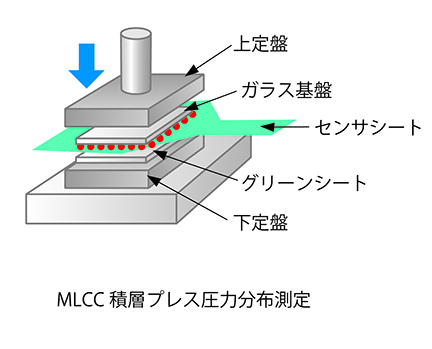

  • MLCC積層プレス圧力分布測定
    MLCC積層プレス圧力分布測定
  • シリコンウェハの洗浄ブラシ圧(PVCブラシ)
    シリコンウェハの洗浄ブラシ圧
    (PVCブラシ)
  • サックマシンの糊付け圧測定
    サックマシンの糊付け圧測定
  • ヘッドフォンの装着圧力分布測定
    ヘッドフォンの装着
    圧力分布測定
  • ヘルメットの装着圧力分布測定
    ヘルメットの装着
    圧力分布測定
  • ものの持ち方評価
    ものの持ち方評価
  • 人口膝関節などの圧力分布測定
    人口膝関節などの
    圧力分布測定

ダイボンディング圧力分布測定/ワイヤーボンディング圧力分布測定/フリップチップボンディング圧力分布測定、リードフレーム押さえ圧分布測定/ 太陽電池向け電極印刷/導電フィルム圧着部圧力分布測定/FCスタック部圧力分布測定/リチウムイオン電池向電極板ロールプレス部圧力分布測定/リチウムイオン電池の過充電膨張圧分布の測定/ヒートシール部の圧力分布測定/保護フィルム真空ラミネート部の圧力分布測定/ FPC積層プレス圧力分布測定/LCD基板積層プレス圧力分布測定/積層セラミックコンデンサー製造工程の圧力分布測定/グリーン印刷時の圧力分布測定/ プリント配線板積層プレス圧力分布測定/銅張積層板プレス圧力分布測定/スクリーン印刷スキージ圧力分布測定/クリームはんだ印刷機の圧力分布測定/ドライフィルムラミネート圧力分布測定/ 製缶印刷ロール圧力分布測定/アルミ缶ダイ加工プレス圧力分布測定/アルミ缶の製造工程での圧力分布測定/超音波プローブプレス加工時の圧力分布測定/ 樹脂成型金型接触圧力分布測定/段ボールの圧縮試験機圧力分布測定/HDD・CPUヒートシンク設置圧力分布測定/ブロアー圧力分布測定/PVAスポンジロール圧力分布測定/ 噴霧圧力分布測定/パーカッション楽器への組み込み/建築物の基礎部土圧力分布測定/ピアノの木板曲げ加工時の圧力分布測定/砕氷圧力分布測定/波圧力分布測定調査/建築模型の揺れ圧力分布測定/地盤実験評価/アイロンプレス圧力分布測定/洗濯機内装樹脂材のあたり圧力分布測定/ 鉗子の挟み圧測定/アシストスーツの人体接触部の圧力分布測定/ウレタン緩衝材の反発圧力分布測定/トイレのシャワー評価(シャワー圧力分布測定)/エレベーターのレールガイド開発/ドアノブ握り心地圧分布測定/ ゴルフクラブ握り圧分布測定/手すりを使ったリハビリ測定/グローブ開発/シエーバー握り心地解析/やり投げ動作解析/バスケットボール動作解析/針灸押し手圧力分布測定/ロボットハンドの把持圧力分布測定/ヘッドフォンの装着圧力分布測定 /マッサージ機の圧力分布測定/文具使用時の把持圧力分布測定/飲料容器の開発(持ちやすさ測定)/化粧品容器の開発(持ちやすさ測定)/整髪剤容器の開発(持ちやすさ測定)/スマホ・タブレットPCの持ち方評価(持ちやすさ測定) /人工膝関節開発解析時の圧力分布評価/義足のソケット圧力分布評価/ヘルメットの装着圧力分布測定/ペットボトル梱包時の積載圧測定/ブラシの圧測定/反りの検知/サックマシンの糊付け圧測定

ハードウェア仕様

構造と原理

構造と原理

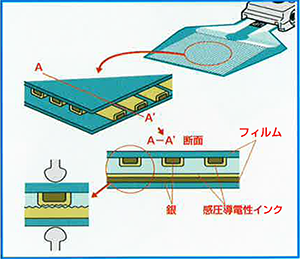

  •  2枚のフィルム(PET)にそれぞれ、行、列の銀電極を配線します。
  •  銀電極の上に感圧導電性インクをコーティングします。
  •  行、列の電極の交点がセンシングポイントとなり、圧力がかかると電気抵抗値が変化します。
  •  電気抵抗値は8bitのデジタル値に変換され、パソコンに取り込まれます。
  •  測定範囲は各種感度のセンサからお選びいただけます。また、ソフトウェアの感度調節機能で変更も可能です。

システム構成

システム構成

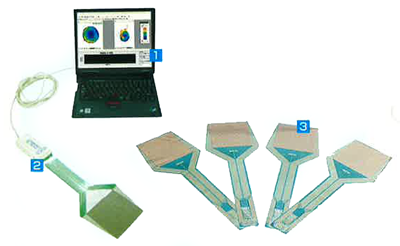

  • 1ソフトウェア
  • 2センサコネクタ
  • 3センサシート

センサコネクタ(EVOハンドル)

センサコネクタ
  •  センサシートを接続するためのコネクタです。
    各センシングポイントの持つ電気抵抗値を、デジタル信号に変換してパソコンに送信します。
分解能 8ビット
サンプリング速度 最大10msec(1フレーム当り)
サイズ 幅57mm × 奥行T135mm × 高さ35mm
ケーブル長さ 約4.5m
重量 約320g
インターフェース USBポート

ブラダテスター(オプション)

センサ部全面に均等な圧力を加える事が出来る装置です。

本装置を使用して、センサの出力確認や、センサの校正(イクイリブレーション機能)をすることで、I-SCANをより精度良くご使用頂けます。(センサの種類、仕様により、ご使用になれないものもあります)

ブラダテスター BDS-A

BDS-A

重量 約10kg(本体のみ)
加圧面積 90×310mm
最大加圧力 500kPa
ブラダテスター BDS-B

BDS-B

重量 約16kg(本体のみ)
加圧面積 200×300mm
最大加圧力 500kPa

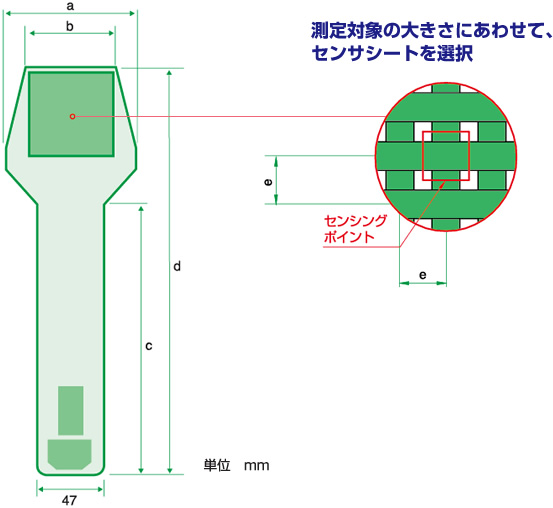

適合センサシートの仕様概略

呼称 センサ厚
(mm)
空間分解能
(mm)
センサ点数 センサ部サイズ
(mm)
最大測定圧力※1
(kPa)
寸法
(mm)
40 0.1 e:1.00 1936点
(44行×44列)
44 × 44 (H) 500 a:78 b:54
c:294 d:370
50 e:1.27 56 × 56 (2.5) 250
(H) 700
(R) 3500
(C) 20000
a:85 b:62
c:290 d:380
75 e:1.91 84 × 84 (R) 2100 a:123 b:88
c:249 d:380
100 e:2.54 112 × 112 (0.5) 50
(H) 200
(R) 1300
(C) 7000
a:149 b:116
c:248 d:420
150 e:3.75 165 × 165 (R) 1300
(C) 7000
a:200 b:170
c:90 d:320
210 e:5.41 238 × 238 (0.8) 80
(H) 200
(R) 1300
(C) 7000
a:284 b:250
c:200 d:540
10×10 e:1.27 100点
(10行×10列)
12 × 12 (2.5) 250 a:28 b:19
c:139 d:252

※1 1kPa≒0.01kgf/cm2 最小測定圧力は最大測定圧力のおよそ1/10です。
※は受注生産です。

センサシート仕様概略
