把持圧分布測定システム センサシート 4256E

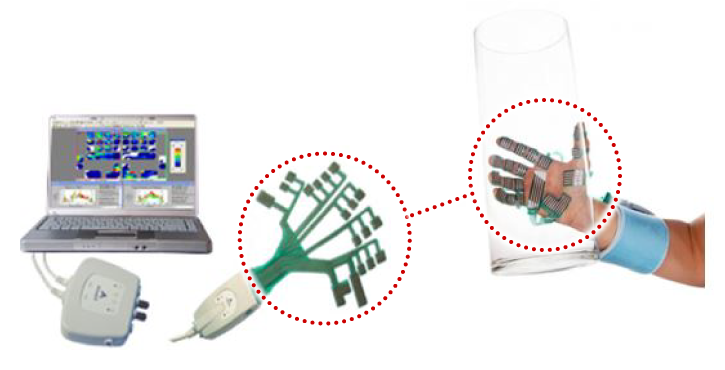

指・手の平に加わる圧力分布をリアルタイムに検出
容器等の把持時の圧力分布測定が可能

手の形状に合わせたセンサシートで、平
面だけではなく、曲面の圧力測定も可能。
把持圧分布測定システム センサシート 4256E
  • 特徴1計測部厚さ約0.1mmの極薄仕様
  • 特徴2迅速・安心サポートの日本製

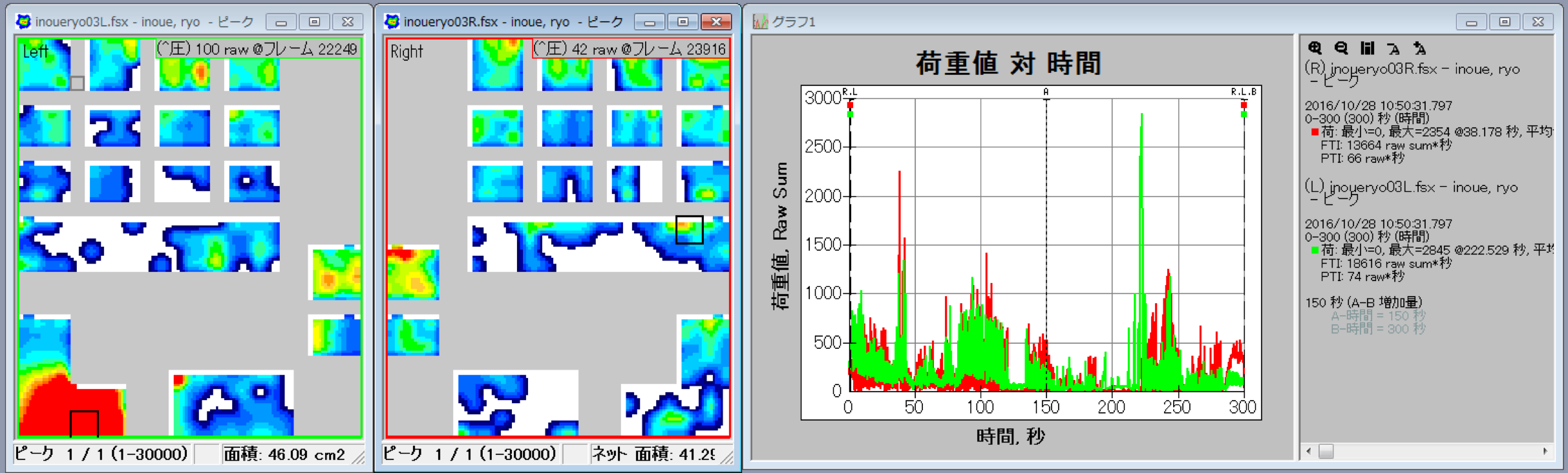

専用ソフトウェアから見た圧力分布の表示例

把持圧分布測定システム センサシート 4256Eの表示例

専用ソフトウェアの機能

  • リアルタイム及び取得済みデータの2D及び3D表示
  • 圧力値表示及びグラフ表示
  • 術前、術後等、複数データの比較表示
  • 加重と時間の積分表示
  • データのフレーム表示、ピーク表示、マルチピーク表示
  • 指定エリア毎の分析
  • 被験者データのインポート、イクスポート
  • 荷重中心点及び軌跡表示
  • ASCII形式でもデータ保存も可能
  • 取得済みデータに写真などの画像ファイルを並べて表示可能

メリット

  • 把持力分布の可視化
  • 製品の感性評価
  • 製品のユニバーサルデザイン評価
  • リハビリテーションなど

こんなところに使われています

  • ドアノブ握り心地圧分布測定
    ドアノブ握り心地圧分布測定
  • ゴルフクラブ握り圧分布測定
    ゴルフクラブ握り圧分布測定
  • 手すりを使ったリハビリ測定
    手すりを使ったリハビリ測定

ドアノブ握り心地圧分布測定/ゴルフクラブ握り圧分布測定/手すりを使ったリハビリ測定/グローブ開発/シエーバー握り心地解析/やり投げ動作解析/バスケットボール動作解析/針灸押し手圧力分布測定/ロボットハンドの把持圧力分布測定/ヘッドフォンの装着圧力分布測定/マッサージ機の圧力分布測定/文具使用時の把持圧力分布測定/飲料容器の開発(持ちやすさ測定)/化粧品容器の開発(持ちやすさ測定)/整髪剤容器の開発(持ちやすさ測定)/スマホ・タブレットPCの持ち方評価(持ちやすさ測定)

パナソニック株式会社様 シェーバーの握り圧評価

採用例 パナソニック株式会社様 シェーバーの握り圧評価

システム構成

Fスキャンデータロガーシステム

品名 数量 仕様
VersaTekカフユニット 2個 奥行98.4×幅66.8×高さ25.4mm/重さ106g
カフケーブル 2本 長さ1.2m
データロガーユニット 1個 奥行107×幅95×高さ38mm/重さ322g
microSDカード 8GB 1枚 ※推奨規格 microSDHC 8GB class10
USBケーブル 1本 長さ約2m
ソフトウェア 1式 F-スキャン データロガー ソフトウェア
その他付属品 1式 パッテリーパック、ユニット用電源アダプタ、充電器、充電器用電源アダプタ、トリガ用スイッチ、ストラップ、ウエストベルト、取扱説明書
セットイメージ Fスキャンデータロガーシステムの場合

センサシート仕様

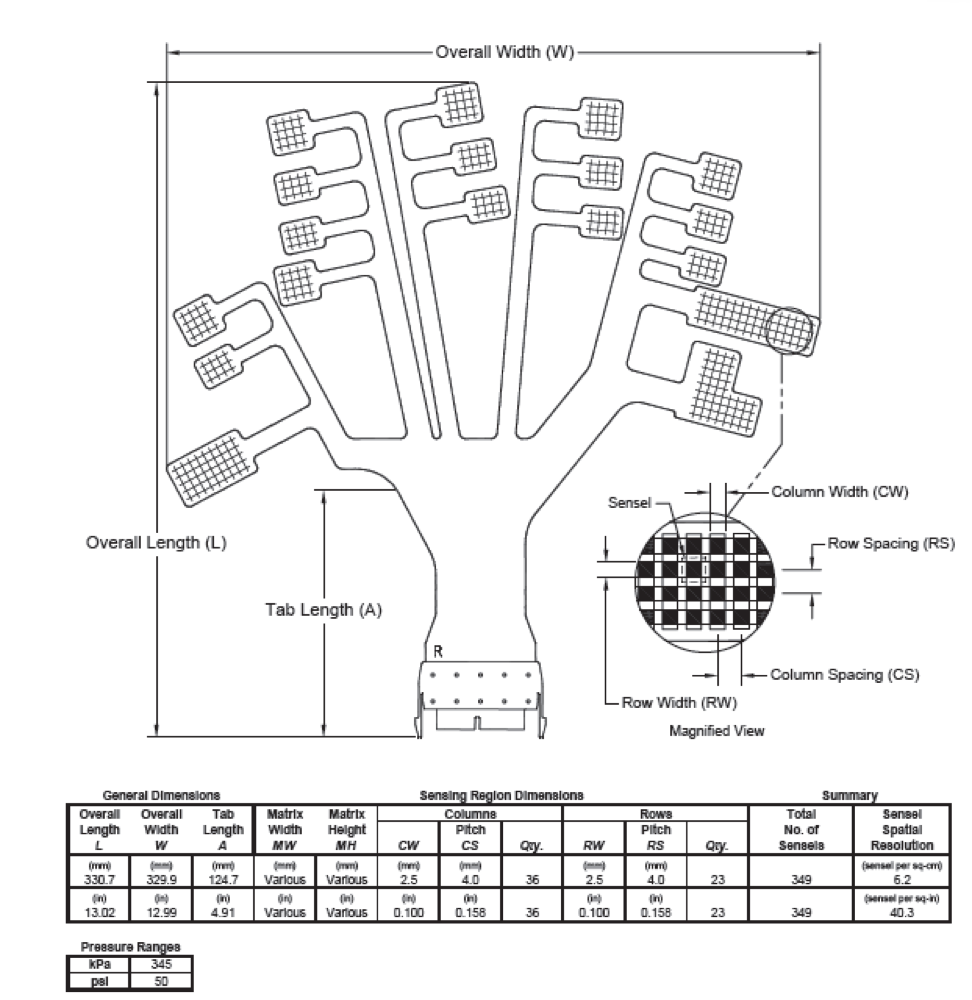

把持圧分布測定システム センサシート 4256E 仕様 図面PDFはこちら

ご質問・お問い合わせ

ご質問や製品に関するご不明点等、下記よりお気軽にお問い合わせ下さい。

お電話

03-6744-2720

受付時間 9:00-17:30
