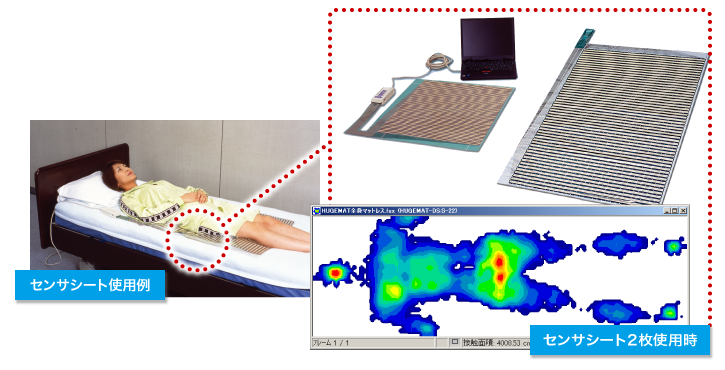

体圧分布測定システム BPMSシステム超薄型0.4mmセンサシートに
よるフィルム式圧力分布測定

車椅子・クッション・ベッド等にかかる圧力分布を
様々な機能面から、安価で分析可能

より手軽に使い易く、コストパフォーマンスに
優れた「BPMSシステム」
体圧分布測定システム BPMSシステム
  • 特徴1安価で携帯性・操作性が良く高いコストパフォーマンスを発揮
  • 特徴2約0.4mmの超薄型高分解能のセンサシートで高密度な圧力分布測定が可能
  • 特徴3センサシートを使い分けることで座圧測定から体圧測定など幅広い計測が可能
  • 特徴4最大4枚のセンサシートを使用することで大面積での測定が可能
  • 特徴5最大80Hzのサンプリングが可能
  • 特徴62D及び3D圧力分布表示、グラフ機能、ASCIIデータ保存等、豊富で使い易いソフトウェア

主なソフトウェア内容

  • 2次元、3次元表示
  • 接触面積、平均とピーク圧力の表示
  • 荷重中心(COF)とその軌跡の表示
  • データのレコーディングとムービーファイルの再生
  • 複数データの同時表示
  • 2点間の距離表示
  • ASCⅡデータでの保存
  • 荷重対時間、圧力対時間等のグラフ作成機能
  • 感度変更機能
主なソフトウェア内容

こんなところに使われています

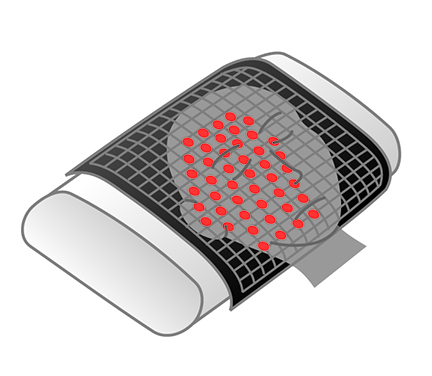

  • 枕の寝心地評価(追従するセンサシート)
    枕の寝心地評価
    (追従するセンサシート)

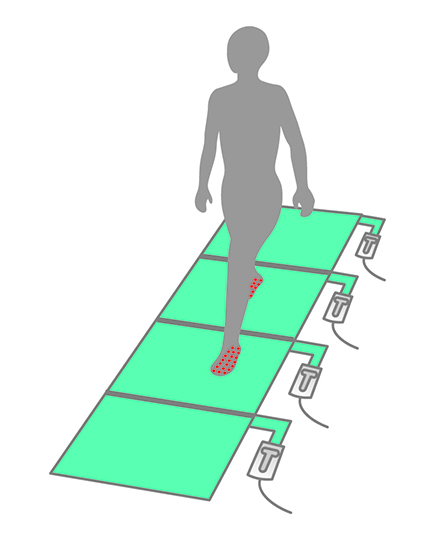

  • 歩行用レイアウト(BIG-MATセンサシートを4枚並べるVirtual化)
    歩行用レイアウト
    (BIG-MATセンサシートを4枚並べる
    Virtual化)
  • 授業での使用(臥位)
    授業での使用(臥位)
  • 授業での使用(座位)
    授業での使用(座位)
  • 体圧分布測定
    体圧分布測定

体圧分布測定/褥瘡研究/ランドセルの装着圧力分布測定/マットレス開発(反発圧力分布測定)/看護授業用教材/車椅子の座圧分布評価/クッション開発/便座開発/椅子設計時の座りやすさ圧力分布測定/オフィスチェアの開発/授業での使用

システム構成

品名 数量 仕様
1.センサコネクタ 1~4ヶ USB 幅57×奥行135×高さ35(mm)、ケーブル長さ:約4.5m 重量:約320g 最大サンプリング速度80Hz、A/D分解能:8ビット(最大4個まで使用できます。3個以上使用する場合は電源供給タイプのUSBハブが必要です。)
2.ソフトウェア 1式 CD-ROM 1枚 Windows2000 , XP , Vista 対応
3.取扱説明書 1式 システム取扱説明、インストールマニュアル

※セット内容によりセンサコネクタの個数が異なります。センサシートはシステムに含まれません。

ご使用できるPCの条件(すべてのPCの動作を保証するものではありません。)

  • CPU:Pentium300MHz以上を搭載したPC/AT互換機
  • RAM:512MB以上
  • HDD:1.5GB以上の空き領域があること
  • CD-ROMドライブ、USBポートを装備していること
  • OS:Microsoft Windows 2000、XP、VISTA

オプション

  • 圧力分布補正用加圧器ブラダテスタ
  • ビデオキャプチャ&同期再生ソフトウェア

適合センサシートの仕様概略

センサタイプ 感圧エリア(mm) センサ数 備考
BIG-MAT2000P3BS 440×480 2112 最大4枚まで同時使用できます。
HUGE-MAT 578×884 1768 最大2枚まで同時使用できます。
CONFORMat 471×471 1024

ご購入時に上記3種のセンサシートから、用途にあわせてお選びいただけます。
