足圧分布測定システム フットビューSAM

センサユニットに乗るだけで、足にかかる圧力分布・
立位バランス・荷重等を手軽に測定

荷重中心の解析機能(SAM)を実装した「足圧
分布測定」の進化系「フットビューSAM」
足圧分布測定システム フットビューSAM
  • 特徴1軽量5kg、薄型15㎜のセンサユニット
  • 特徴2立位時の前後左右バランス値の表示と記録
  • 特徴3歩行時における荷重中心の移動の計測、記録
  • 特徴4足底圧の荷重中心に関する解析機能「SAM(Sway Analysis Module)搭載
  • 特徴5前後左右の荷重中心の移動状態のグラフ化
  • 特徴6高機能でありながら扱いやすいソフトウェア
  • 特徴7迅速・安心サポートの日本製

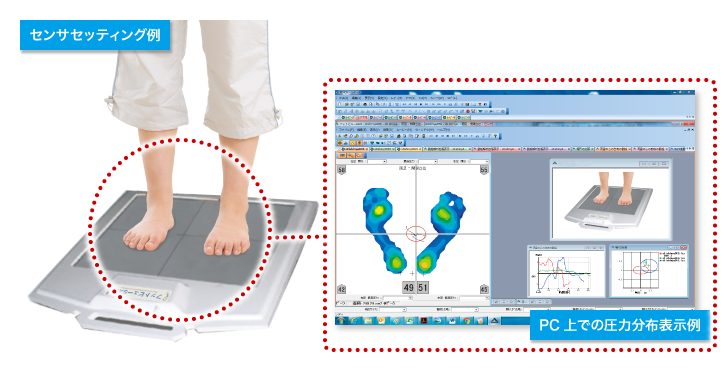

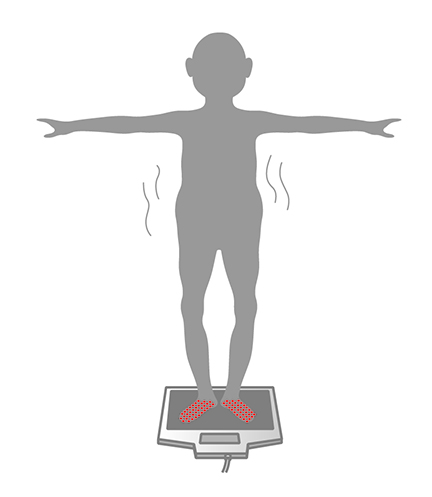

計測イメージ

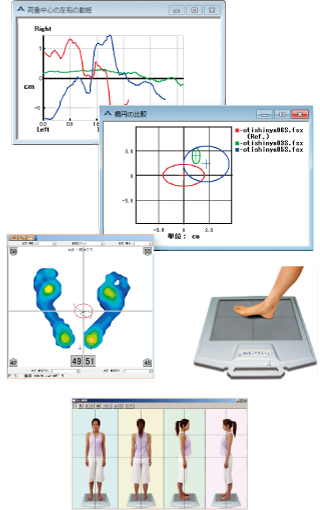

専用ソフトウェアの機能

荷重中心の解析機能(SAM)で、的確な評価と治療をサポート

専用ソフトウェアの機能

SAM(Sway Analysis Module)モード New

  • 前後左右の荷重中心の移動状態のグラフ化
  • 荷重中心の偏り範囲をx -yグラフ化
  • 術前術後のデータをグラフ内に比較表示
  • 術前術後の各種解析数値の一覧表示

静止立位モード

  • 前後左右の荷重バランス値表示
  • 荷重中心の位置表示
  • 荷重中心の重心軌跡長表示
  • アーチ形状表示
  • 足圧分布の補間表示 New

歩行測定モード

  • 足圧分布の補間表示 New
  • 1歩の歩行時の荷重中心の軌跡表示

共通機能

  • JPEG画像データ帆損 New
  • 過去データの検索に便利なデータベース機能

ビデオ同期レコーディング機能 オプション

(Webカメラ、三脚、取り付け治具は別売)


静止画像取込及び姿勢評価機能 オプション

ASCIIデータ保存機能 オプション

こんなところに使われています

  • インソール設計開発時の圧力分布測定
    インソール設計開発時
    の圧力分布測定

靴設計時の圧力分布測定/インソール設計開発時の圧力分布測定/立位時咬合バランス評価/歯科・接骨院・整形外科等での術前術後の評価/スポーツシューズ開発設計評価

システム構成

品名 数量 仕様
センサユニット 1台 幅554×奥行630×高さ15mm(突起部含まず)
センシングエリア(436×369mm)
重量:5kg
サンプリング速度(立位40Hz、歩行40Hz、SAM:30Hz)
測定時間:1〜180秒(任意)
ソフトウェア 1枚 CD-ROM
その他付属品 1式 取扱説明書

ご使用できるPCの条件(すべてのPCの動作を保証するものではありません。)

  • CPU:Pentium2GHz以上
  • RAM:128MB(512MB以上を推奨)
  • HDD:1GB以上の空き容量
  • CD-ROMドライブ、USB2.0ポートを装備していること
  • 対応OS:Windows7/8/8.1/10(32/64bit版)
    ※すべてのPCでの動作を保証するものではありません。

適合センサシートの仕様概略

名称 センサ幅(横×縦)
フットビューSAM 436×369mm
