足圧分布測定システム F-スキャンデータロガーシステム超薄型0.15mmセンサシートに
よるフィルム式圧力分布測定

靴や足首にセッティングしたセンサシートが、歩行やジャンプ
した際の圧力分布を多彩なソフトウェアから測定・記録

歩行等の動きに応じて発生する圧力の測定が
可能な「F-スキャンデータロガーシステム」
足圧分布測定システム F-スキャンデータロガーシステム
データロガーシステム使用イメージ
  • 特徴1ハードウェアを軽量・小型化し、足圧分布測定のコードレス化実現
  • 特徴2屋外など従来よりも自由度の高い測定が可能
  • 特徴3超薄型(約0.15㎜)のセンサシートにより靴内にも簡単に装着が可能
  • 特徴4microSDを用いることにより、複数の圧力分布データの蓄積が可能
  • 特徴5最大750Hzの高速サンプリング
  • 特徴6センサシートは足のサイズに合わせて自由にトリミング可能
  • 特徴7測定データはASCII、AVI、JPEG、MATLAB形式での保存が可能
  • 特徴8リチウムイオンバッテリーで最大約2時間の連続測定が可能

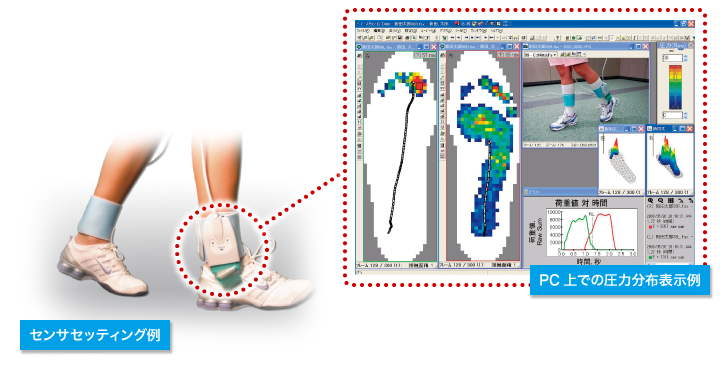

専用ソフトウェアから見た圧力分布の表示例

  • 圧力分布のリアルタイム表示および取得済みデータの2D
  • および3D表示
  • 圧力値表示及びグラフ表示
  • 術前、術後等、複数データの比較表示
  • 加重と時間の積分表示
  • データのフレーム表示、ピーク表示、マルチピーク表示
  • 指定エリア毎の分析
  • 被験者データのインポート、エクスポート
  • 荷重中心および軌跡の表示
  • ASCII形式でのデータ保存も可能
  • 取得済みデータに写真などの画像ファイルを並べて表示可能
  • 専用ソフトウェアから見た圧力分布の表示例

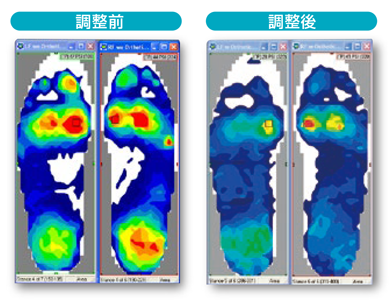

    足底挿板の調整前後

専用ソフトウェアの機能

  • 圧力分布のリアルタイム表示および取得済みデータの2D
  • および3D表示
  • 圧力値表示及びグラフ表示
  • 術前、術後等、複数データの比較表示
  • 加重と時間の積分表示
  • データのフレーム表示、ピーク表示、マルチピーク表示
  • 指定エリア毎の分析
  • 被験者データのインポート、エクスポート
  • 荷重中心および軌跡の表示
  • ASCII形式でのデータ保存も可能
  • 取得済みデータに写真などの画像ファイルを並べて表示可能

こんなところに使われています

  • 運動中の動作解析(屋内外)
    運動中の動作解析
    (屋内外)

高齢者の歩行解析/アスリートの走行動作解析/組立作業者の動作解析/靴設計時の圧力分布測定/インソール設計開発時の圧力分布測定/立位時咬合バランス評価/スキー滑走圧力分布解析/スケート滑走圧力解析/歯科・接骨院・整形外科等での術前術後の評価/スポーツシューズ開発設計評価

システム構成

F-スキャン データロガーシステム
接続図

F-スキャンデータロガーシステムは、足形にカットされたセンサシートを対象者の靴の中にセットし、歩行やジャンプなどの動きに応じて発生する圧力の分布を、多彩なソフトウエアを使用して測定、記録するシステムです。

システム構成
品 名 数 量 仕 様
VersaTekカフユニット 2個 奥行98.4×幅66.8×高さ25.4mm/重さ106g
カフケーブル 2本 長さ約1.2m
データロガーユニット 1個 奥行107×幅95×高さ38mm/重さ322g
microSDカード 8GB 1枚 ※推奨規格 microSDHC 8GB classic10
センサシート 20枚 測定圧力範囲:50~500kPa
USBケーブル 1本 長さ約2m
ソフトウェア 1式 F-スキャン データロガー ソフトウェア
その他付属品 1式 バッテリーパック・ユニット用電源アダプタ・充電器・充電器用電源アダプタ・トリガ用スイッチ・ストラップ・ウエストベルト・取扱説明書
セットイメージ

弊社旧バージョンの仕様比較

システム データロガー 弊社旧バージョン※1
最大サンプリング周波数 750Hz 500Hz
最大測定範囲 無制限
電源供給 リチウムイオンバッテリー
連続使用可能時間※2 約2時間
データロガーユニットのサイズ 107×95×38mm 138×110.2×63.5mm
データロガーユニットの重さ 322g 570g
カフユニットのサイズ(1個) 98.4×66.8×25.4mm 97.8×64.5×38.6mm
カフユニットの重さ(1個) 106g 約150g

※1:販売終了 ※2:100Hzにてレコーディングを行った場合

データ送受信方法

データ送受信方法

F-スキャンデータロガーシステムには、以下のソフトウェアのバグが確認されています。

ご使用にあたりましては、下記の内容をご一読くださいますようお願い申し上げます。

回避策についてはこちら(pdf)

オプション

Fスキャン用ブラダテスタ

Fスキャン用ブラダテスタ

センサシートはトリミングすることにより、
様々な靴底に対応可能です。

可能最大センサセル数:955(片足)

センサシート

センサシート

本装置はセンサ全面へ均等加圧する治具です。

使用後に発生する分布バラツキの補正に役立ちます。

オプション一覧

  • センサシート(10枚)
  • スポーツ用センサシート(10枚)
  • F-スキャン用ブラダテスター
  • 足圧解析ソフト TAM
  • API2
  • バッテリーパック
  • カフケーブル(約7.6m)

ご使用できるPCの条件(すべてのPCの動作を保証するものではありません。)

  • CPU:Intel Pentium 2GHz またはそれ以上
  • メモリ:1GB RAM 以上
  • ハードディスク:1GB 以上の空き容量
  • ディスク装置:CD-ROM ドライブ
  • I/Oポート:USB2.0
  • OS:Windows XP(SP3/32ビット版)、Windows7(32/64ビット版)、Windows8(64ビット版)

適合センサシートの仕様概略

名称 想定圧力
(KPa)
F-SCAN Ⅱ ---
F-SCAN Ⅱ SPORT ---
F-SCAN Ⅱ SPORT LONG ---
F-SCAN Ⅱ LONG ---
F-SCAN SPORT ---
F-SCAN SPORT LONG ---
9811E ---
4256E ---
