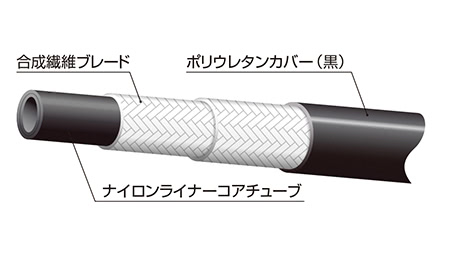

樹脂ホース
N3000シリーズ
| 使用流体 |  一般作動油 |
|---|---|
| 使用温度範囲 | -40～ +100℃ |
| 最高使用圧力 | 17.5～ 28.0MPa |
柔軟で高圧の配管に使用可能
適用継手/関連製品
寸法および仕様
N3000シリーズ
■ 適用流体：鉱物性一般作動油
■ 使用温度範囲：－40～＋100℃
■ 1箱の梱包単位：04、06、08サイズ→100m
10サイズ→50m
| 品番 Part No. |
サイズSize | 最高使用 圧力 Max. operating pressure (MPa) |
最大衝撃 圧力 Max. implesive pressure (MPa) |
最小破壊 圧力 Min. burst pressure (MPa) |
最小曲げ 半径 Min. bending radius (mm) |
概略 質量 Weight (g/m) |
適用継手 タイプ Coupling |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| 呼称 サイズ Size No. |
内径 I.D. | 外径 O.D. (mm) |
||||||||
| (in.) | (mm) | |||||||||
| N3000-04 | 04 | 1/4 | 6.3 | 13.3 | 28.0 | 37.3 | 112.0 | 50 | 120 | スウェイジ Swage |
| N3000-06 | 06 | 3/8 | 9.5 | 17.5 | 21.0 | 28.0 | 84.0 | 65 | 190 | |
| N3000-08 | 08 | 1/2 | 12.7 | 21.3 | 21.0 | 28.0 | 84.0 | 80 | 280 | |
| N3000-10 | 10 | 5/8 | 15.9 | 25.5 | 17.5 | 23.3 | 70.0 | 120 | 355 | |
