アダプタまとめ
機器接続側管用テーパーねじタイプ（30°メスシート付）
ストレートタイプ
45°エルボタイプ
90°エルボタイプ
メスねじ
ストレートタイプ
ストレートタイプ
機器接続側管用テーパーねじタイプ（30°オスシート付）
ストレートタイプ
45°エルボタイプ
90°エルボタイプ
メスねじ
ストレートタイプ
ストレートタイプ
管用平行
メスねじタイプ
メスねじタイプ
機器接続側管用テーパーねじ絞りタイプ（30°オスシート付）
ストレートタイプ
90°エルボタイプ
絞り用ボルト
中間接続タイプ（30°オスシート付）
ストレートタイプ
パネルタッチ
ストレートタイプ
ストレートタイプ
パネルタッチ90°
ストレートタイプ
ストレートタイプ
45°ベントタイプ
90°ベントタイプ
【機器接続側管用テーパねじタイプ】（30°メスシート付）
110
適用ホース継手：
SF、SL、SF45、SF90、AF45、AF90、CF、F
| 品番 | G | R | A1 | A2 | C | 最小 内径 φD |
L | Y （HEX） |
概略 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|
| 110-02-02 | 1/8 | 1/8 | 10 | 10 | 7.0 | 3.0 | 28 | 14 | 20 |
| 110-02-04 | 1/8 | 1/4 | 10 | 13 | 7.0 | 3.0 | 31 | 19 | 30 |
| 110-04-02 | 1/4 | 1/8 | 13 | 10 | 9.5 | 5.0 | 31 | 19 | 30 |
| 110-04-04 | 1/4 | 1/4 | 13 | 13 | 9.5 | 5.0 | 34 | 19 | 35 |
| 110-04-06 | 1/4 | 3/8 | 13 | 15 | 9.5 | 5.0 | 36 | 22 | 50 |
| 110-06-04 | 3/8 | 1/4 | 15 | 13 | 12.5 | 8.0 | 36 | 22 | 50 |
| 110-06-06 | 3/8 | 3/8 | 15 | 15 | 12.5 | 8.0 | 38 | 22 | 55 |
| 110-06-08 | 3/8 | 1/2 | 15 | 18 | 12.5 | 8.0 | 43 | 27 | 90 |
| 110-08-06 | 1/2 | 3/8 | 18 | 15 | 16.0 | 11.0 | 43 | 27 | 90 |
| 110-08-08 | 1/2 | 1/2 | 18 | 18 | 16.0 | 11.0 | 46 | 27 | 100 |
| 110-08-12 | 1/2 | 3/4 | 18 | 20 | 16.0 | 11.0 | 50 | 36 | 165 |
| 110-12-08 | 3/4 | 1/2 | 20 | 18 | 21.5 | 16.0 | 50 | 36 | 165 |
| 110-12-12 | 3/4 | 3/4 | 20 | 20 | 21.5 | 16.0 | 52 | 36 | 175 |
| 110-12-16 | 3/4 | 1 | 20 | 22 | 21.5 | 16.0 | 54 | 41 | 235 |
| 110-16-12 | 1 | 3/4 | 22 | 20 | 27.5 | 22.0 | 56 | 41 | 235 |
| 110-16-16 | 1 | 1 | 22 | 22 | 27.5 | 22.0 | 57 | 41 | 245 |
■ 材質：スチール
ステンレスタイプ
| 品番 | G | R | A1 | A2 | C | 最小 内径 φD |
L | Y （HEX） |
概略 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|
| 110-02-02-S | 1/8 | 1/8 | 10 | 10 | 7.0 | 3.0 | 28 | 14 | 20 |
| 110-04-04-S | 1/4 | 1/4 | 13 | 13 | 9.5 | 5.0 | 34 | 19 | 35 |
| 110-06-06-S | 3/8 | 3/8 | 15 | 15 | 12.5 | 8.0 | 38 | 22 | 55 |
| 110-08-08-S | 1/2 | 1/2 | 18 | 18 | 16.0 | 11.0 | 46 | 27 | 100 |
| 110-12-12-S | 3/4 | 3/4 | 20 | 20 | 21.5 | 16.0 | 52 | 36 | 175 |
| 110-16-16-S | 1 | 1 | 22 | 22 | 27.5 | 22.0 | 57 | 41 | 245 |
■ 材質：ステンレススチール SUS304

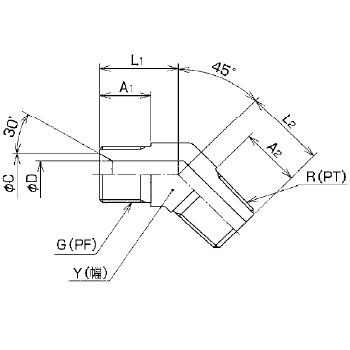

【機器接続側管用テーパねじタイプ】（30°メスシート付）
145
適用ホース継手：
SF、SL、SF45、SF90、AF45、AF90、CF、F
| 品番 | G | R | A1 | A2 | C | 最小 内径 φD |
L1 | L2 | Y （幅） |
概略 質量 （g） |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| 145-02-02 | 1/8 | 1/8 | 14 | 14 | 7.0 | 3.0 | 18 | 18 | 14 | 20 | |
| ★ | 145-02-04 | 1/8 | 1/4 | 10 | 13 | 7.0 | 3.0 | 18 | 20 | 17 | 35 |
| ★ | 145-04-02 | 1/4 | 1/8 | 13 | 14 | 9.0 | 5.5 | 19 | 20 | 17 | 36 |
| 145-04-04 | 1/4 | 1/4 | 13 | 14 | 9.0 | 5.5 | 19 | 20 | 17 | 40 | |
| ★ | 145-04-06 | 1/4 | 3/8 | 13 | 18 | 9.0 | 5.5 | 18 | 24 | 19 | 55 |
| ★ | 145-06-04 | 3/8 | 1/4 | 15 | 14 | 12.5 | 8.0 | 23 | 21 | 19 | 57 |
| 145-06-06 | 3/8 | 3/8 | 15 | 15 | 12.5 | 8.0 | 23 | 24 | 19 | 65 | |
| ★ | 145-06-08 | 3/8 | 1/2 | 15 | 18 | 12.5 | 8.0 | 23 | 27 | 24 | 99 |
| ★ | 145-08-06 | 1/2 | 3/8 | 18 | 15 | 16.0 | 11.0 | 26 | 24 | 24 | 95 |
| 145-08-08 | 1/2 | 1/2 | 18 | 22 | 15.5 | 11.0 | 26 | 27 | 24 | 100 | |
| ★ | 145-08-12 | 1/2 | 3/4 | 18 | 20 | 16.0 | 16.0 | 26 | 32 | 30 | 170 |
| ★ | 145-12-08 | 3/4 | 1/2 | 20 | 18 | 21.5 | 16.0 | 32 | 27 | 30 | 170 |
| 145-12-12 | 3/4 | 3/4 | 20 | 20 | 21.5 | 16.0 | 32 | 32 | 30 | 190 | |
| ★ | 145-12-16 | 3/4 | 1 | 20 | 22 | 21.5 | 22.0 | 32 | 34 | 36 | 264 |
| ★ | 145-16-12 | 1 | 3/4 | 22 | 20 | 27.5 | 22.0 | 35 | 32 | 36 | 250 |
| 145-16-16 | 1 | 1 | 22 | 22 | 27.5 | 22.0 | 35 | 34 | 36 | 275 |
■ 材質：スチール
★受注生産品

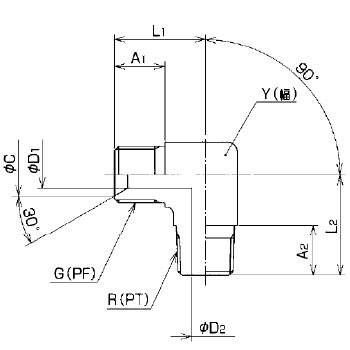

【機器接続側管用テーパねじタイプ】（30°メスシート付）
190
適用ホース継手：
SF、SL、SF45、SF90、AF45、AF90、CF、F
| 品番 | G | R | A1 | A2 | C | D1 | D2 | L1 | L2 | Y （幅） |
概略 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 190-02-02 | 1/8 | 1/8 | 9 | 14 | 7.0 | 3.0 | 4.0 | 18 | 22 | 14 | 30 |
| 190-02-04 | 1/8 | 1/4 | 10 | 13 | 7.0 | 3.0 | 5.0 | 20 | 27 | 17 | 50 |
| 190-04-02 | 1/4 | 1/8 | 13 | 10 | 9.5 | 6.0 | 4 | 25 | 20 | 17 | 45 |
| 190-04-04 | 1/4 | 1/4 | 13 | 13 | 9.5 | 5.0 | 5.0 | 23 | 27 | 17 | 50 |
| 190-04-06 | 1/4 | 3/8 | 13 | 18 | 9.5 | 5.0 | 8.0 | 25 | 30 | 19 | 80 |
| 190-06-04 | 3/8 | 1/4 | 15 | 16 | 12.5 | 8.0 | 5.0 | 27 | 28 | 19 | 75 |
| 190-06-06 | 3/8 | 3/8 | 15 | 15 | 12.5 | 8.0 | 8.0 | 27 | 30 | 19 | 145 |
| 190-06-08 | 3/8 | 1/2 | 15 | 22 | 12.5 | 8.0 | 11.0 | 28 | 38 | 24 | 140 |
| 190-08-06 | 1/2 | 3/8 | 18 | 20 | 16.0 | 11.0 | 8.0 | 31 | 32 | 24 | 140 |
| 190-08-08 | 1/2 | 1/2 | 18 | 18 | 16.0 | 11.0 | 11.0 | 31 | 38 | 24 | 165 |
| 190-08-12 | 1/2 | 3/4 | 18 | 24 | 16.0 | 11.0 | 16.0 | 34 | 43 | 30 | 250 |
| 190-12-08 | 3/4 | 1/2 | 20 | 22 | 21.5 | 16.0 | 11.0 | 36 | 41 | 30 | 250 |
| 190-12-12 | 3/4 | 3/4 | 20 | 20 | 21.5 | 16.0 | 16.0 | 36 | 43 | 30 | 265 |
| 190-12-16 | 3/4 | 1 | 20 | 22 | 21.5 | 16.0 | 22.0 | 40 | 46 | 36 | 400 |
| 190-16-12 | 1 | 3/4 | 22 | 20 | 27.5 | 22.0 | 16.0 | 42 | 44 | 36 | 400 |
| 190-16-16 | 1 | 1 | 22 | 22 | 27.5 | 22.0 | 22.0 | 42 | 46 | 36 | 460 |
■ 材質：スチール
ステンレスタイプ
| 品番 | G | R | A1 | A2 | C | D1 | D2 | L1 | L2 | Y （HEX） |
概略 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 190-02-02-S | 1/8 | 1/8 | 10 | 10 | 7.0 | 3.0 | 3.0 | 18 | 22 | 14 | 30 |
| 190-04-04-S | 1/4 | 1/4 | 13 | 13 | 9.5 | 5.0 | 5.0 | 23 | 27 | 17 | 50 |
| 190-06-06-S | 3/8 | 3/8 | 15 | 15 | 12.5 | 8.0 | 8.0 | 27 | 30 | 19 | 145 |
| 190-08-08-S | 1/2 | 1/2 | 18 | 18 | 16.0 | 11.0 | 11.0 | 31 | 38 | 24 | 165 |
| 190-12-12-S | 3/4 | 3/4 | 20 | 20 | 21.5 | 16.0 | 16.0 | 36 | 43 | 30 | 265 |
■ 材質：ステンレススチール SUS304

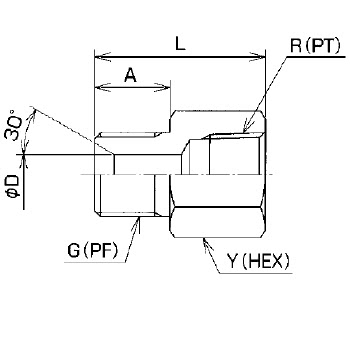

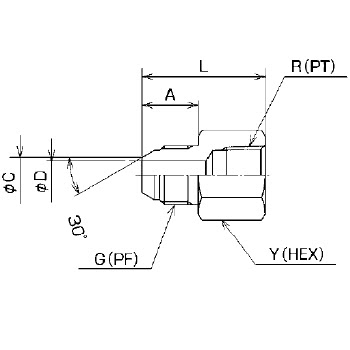

【機器接続側管用テーパねじタイプ】（30°メスシート付）
130
適用ホース継手：
SA、SF、SL、SF45、SF90、AF45、AF90、CA、CF、A、F
| 品番 | G | R | A | C | D | L | Y （HEX） |
概略 質量 （g） |
|---|---|---|---|---|---|---|---|---|
| 130-02-02 | 1/8 | 1/8 | 10 | 7.0 | 3.0 | 25 | 14 | 18 |
| 130-04-04 | 1/4 | 1/4 | 13 | 9.5 | 5.5 | 30 | 19 | 36 |
| 130-06-06 | 3/8 | 3/8 | 15 | 12.5 | 8.0 | 34 | 22 | 52 |
| 130-08-08 | 1/2 | 1/2 | 18 | 16.0 | 11.0 | 40 | 27 | 88 |
| 130-12-12 | 3/4 | 3/4 | 20 | 21.5 | 16.0 | 45 | 36 | 175 |
| 130-16-16 | 1 | 1 | 22 | 27.5 | 22.0 | 50 | 41 | 221 |
■ 材質：スチール

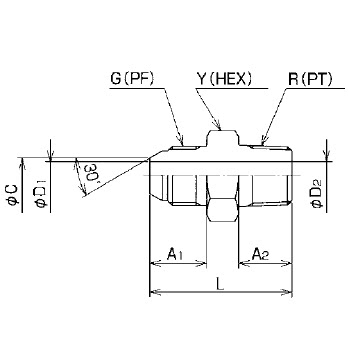

【機器接続側管用テーパねじタイプ】（30°オスシート付）
010
適用ホース継手：
SE、SLE、SE45、SE90、AE45、AE90、CE、E
| 品番 | G | R | A1 | A2 | C | D1 | D2 | L | Y （HEX） |
概略 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|
| 010-02-02 | 1/8 | 1/8 | 12 | 10 | 4.5 | 3.0 | 3.0 | 30 | 14 | 20 |
| 010-02-04 | 1/8 | 1/4 | 12 | 13 | 4.5 | 3.0 | 5.5 | 34 | 17 | 30 |
| 010-04-02 | 1/4 | 1/8 | 14 | 10 | 7.5 | 5.5 | 3.0 | 32 | 19 | 30 |
| 010-04-04 | 1/4 | 1/4 | 14 | 13 | 7.5 | 5.5 | 5.5 | 35 | 19 | 35 |
| 010-04-06 | 1/4 | 3/8 | 14 | 15 | 7.5 | 5.5 | 8.0 | 37 | 22 | 50 |
| 010-06-04 | 3/8 | 1/4 | 16 | 13 | 10.0 | 8.0 | 5.5 | 39 | 22 | 50 |
| 010-06-06 | 3/8 | 3/8 | 16 | 15 | 10.0 | 8.0 | 8.0 | 40 | 22 | 55 |
| 010-06-08 | 3/8 | 1/2 | 16 | 18 | 10.0 | 8.0 | 11.0 | 44 | 27 | 85 |
| 010-08-06 | 1/2 | 3/8 | 19 | 15 | 13.0 | 11.0 | 8.0 | 44 | 27 | 85 |
| 010-08-08 | 1/2 | 1/2 | 19 | 18 | 13.0 | 11.0 | 11.0 | 47 | 27 | 95 |
| 010-08-12 | 1/2 | 3/4 | 19 | 20 | 13.0 | 11.0 | 16.0 | 53 | 36 | 160 |
| 010-12-08 | 3/4 | 1/2 | 21 | 18 | 19.0 | 16.0 | 11.0 | 51 | 36 | 160 |
| 010-12-12 | 3/4 | 3/4 | 21 | 20 | 19.0 | 16.0 | 16.0 | 53 | 36 | 170 |
| 010-12-16 | 3/4 | 1 | 21 | 22 | 19.0 | 16.0 | 22.0 | 56 | 41 | 230 |
| 010-16-12 | 1 | 3/4 | 23 | 20 | 25.0 | 22.0 | 16.0 | 56 | 41 | 230 |
| 010-16-16 | 1 | 1 | 23 | 22 | 25.0 | 22.0 | 22.0 | 58 | 41 | 235 |
■ 材質：スチール
ステンレスタイプ
| 品番 | G | R | A1 | A2 | C | D1 | D2 | L | Y （HEX） |
概略 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|
| 010-02-02-S | 1/8 | 1/8 | 12 | 10 | 4.5 | 3.0 | 3.0 | 30 | 14 | 20 |
| 010-04-04-S | 1/4 | 1/4 | 14 | 13 | 7.5 | 5.5 | 5.5 | 35 | 19 | 35 |
| 010-06-06-S | 3/8 | 3/8 | 16 | 15 | 10.0 | 8.0 | 8.0 | 40 | 22 | 55 |
| 010-08-08-S | 1/2 | 1/2 | 19 | 18 | 13.0 | 11.0 | 11.0 | 47 | 27 | 95 |
| 010-12-12-S | 3/4 | 3/4 | 21 | 20 | 19.0 | 16.0 | 16.0 | 53 | 36 | 170 |
| 010-16-16-S | 1 | 1 | 23 | 22 | 25.0 | 22.0 | 22.0 | 58 | 41 | 235 |
■ 材質：ステンレススチール SUS304

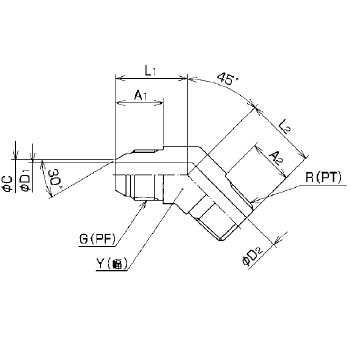

【機器接続側管用テーパねじタイプ】（30°オスシート付）
045
適用ホース継手：
SE、SLE、SE45、SE90、AE45、AE90、CE、E
| 品番 | G | R | A1 | A2 | C | D1 | D2 | L1 | L2 | Y （幅） |
概略 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 045-02-02 | 1/8 | 1/8 | 12 | 10 | 4.5 | 3.0 | 3 | 18 | 18 | 14 | 20 |
| 045-02-04 | 1/8 | 1/4 | 12 | 13 | 4.5 | 3.0 | 5 | 20 | 20 | 17 | 35 |
| 045-04-02 | 1/4 | 1/8 | 14 | 14 | 7.5 | 5.0 | 3 | 22 | 18 | 17 | 35 |
| 045-04-04 | 1/4 | 1/4 | 14 | 13 | 7.5 | 5.0 | 5 | 22 | 20 | 17 | 40 |
| 045-04-06 | 1/4 | 3/8 | 14 | 18 | 7.0 | 5.0 | 8 | 22 | 24 | 19 | 60 |
| 045-06-04 | 3/8 | 1/4 | 16 | 13 | 10.0 | 8.0 | 5 | 24 | 20 | 19 | 60 |
| 045-06-06 | 3/8 | 3/8 | 16 | 15 | 10.0 | 8.0 | 8 | 24 | 24 | 19 | 65 |
| 045-06-08 | 3/8 | 1/2 | 16 | 22 | 10.0 | 8.0 | 11 | 24 | 27 | 24 | 90 |
| 045-08-06 | 1/2 | 3/8 | 20 | 18 | 13.0 | 11.0 | 8 | 27 | 24 | 24 | 90 |
| 045-08-08 | 1/2 | 1/2 | 19 | 18 | 13.0 | 11.0 | 11 | 27 | 27 | 24 | 100 |
| 045-08-12 | 1/2 | 3/4 | 19 | 23 | 13.0 | 11.0 | 16 | 27 | 32 | 30 | 160 |
| 045-12-08 | 3/4 | 1/2 | 21 | 22 | 19.0 | 16.0 | 11 | 32 | 27 | 30 | 170 |
| 045-12-12 | 3/4 | 3/4 | 21 | 23 | 19.0 | 16.0 | 16 | 32 | 32 | 30 | 190 |
| 045-12-16 | 3/4 | 1 | 21 | 26 | 19.0 | 16.0 | 22 | 32 | 34 | 36 | 265 |
| 045-16-12 | 1 | 3/4 | 23 | 20 | 25.0 | 22.0 | 16 | 35 | 32 | 36 | 265 |
| 045-16-16 | 1 | 1 | 23 | 22 | 25.0 | 22.0 | 22 | 35 | 34 | 36 | 295 |
■ 材質：スチール
ステンレスタイプ
| 品番 | G | R | A1 | A2 | C | D1 | D2 | L1 | L2 | Y （幅） |
概略 質量 （g） |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ★ | 045-04-04-S | 1/4 | 1/4 | 14 | 13 | 7.5 | 5.0 | 5 | 22 | 20 | 17 | 40 |
| ★ | 045-06-06-S | 3/8 | 3/8 | 16 | 15 | 10.0 | 8.0 | 8 | 24 | 24 | 19 | 65 |
| ★ | 045-08-08-S | 1/2 | 1/2 | 19 | 18 | 13.0 | 11.0 | 11 | 27 | 27 | 24 | 100 |
| ★ | 045-12-12-S | 3/4 | 3/4 | 21 | 20 | 19.0 | 16.0 | 16 | 32 | 32 | 30 | 190 |
| ★ | 045-16-16-S | 1 | 1 | 23 | 22 | 25.0 | 22.0 | 22 | 35 | 34 | 36 | 295 |
■ 材質：ステンレススチール SUS304
★受注生産品

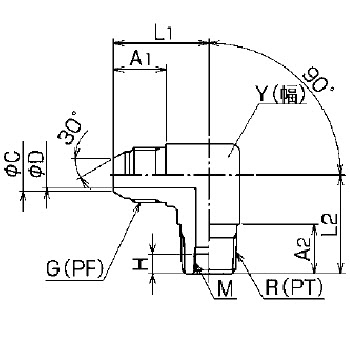

【機器接続側管用テーパねじタイプ】（30°オスシート付）
090
適用ホース継手：
SE、SLE、SE45、SE90、AE45、AE90、CE、E
| 品番 | G | R | A1 | A2 | C | D1 | D2 | L1 | L2 | Y （幅） |
概略 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 090-02-02 | 1/8 | 1/8 | 12 | 12 | 4.5 | 3.0 | 4 | 22 | 22 | 14 | 30 |
| 090-02-04 | 1/8 | 1/4 | 12 | 13 | 4.5 | 3.0 | 5 | 23 | 27 | 17 | 45 |
| 090-04-02 | 1/4 | 1/8 | 14 | 10 | 7.5 | 5.0 | 3 | 24 | 23 | 17 | 45 |
| 090-04-04 | 1/4 | 1/4 | 14 | 13 | 7.5 | 5.0 | 5 | 24 | 27 | 17 | 50 |
| 090-04-06 | 1/4 | 3/8 | 14 | 18 | 7.5 | 5.5 | 8 | 29 | 30 | 19 | 80 |
| 090-06-04 | 3/8 | 1/4 | 16 | 13 | 10.0 | 8.0 | 5 | 29 | 27 | 19 | 75 |
| 090-06-06 | 3/8 | 3/8 | 16 | 15 | 10.0 | 8.0 | 8 | 29 | 30 | 19 | 80 |
| 090-06-08 | 3/8 | 1/2 | 16 | 18 | 10.0 | 8.0 | 11 | 29 | 38 | 24 | 145 |
| 090-08-06 | 1/2 | 3/8 | 18 | 18 | 13.0 | 11.0 | 8 | 33 | 30 | 24 | 140 |
| 090-08-08 | 1/2 | 1/2 | 20 | 22 | 13.0 | 11.0 | 11 | 33 | 38 | 24 | 165 |
| 090-08-12 | 1/2 | 3/4 | 19 | 24 | 13.0 | 11.0 | 16 | 36 | 43 | 30 | 250 |
| 090-12-08 | 3/4 | 1/2 | 21 | 22 | 19.0 | 16.0 | 11 | 36 | 38 | 30 | 250 |
| 090-12-12 | 3/4 | 3/4 | 21 | 20 | 19.0 | 16.0 | 16 | 36 | 43 | 30 | 265 |
| 090-12-16 | 3/4 | 1 | 23 | 25 | 19.0 | 16.0 | 22 | 42 | 46 | 36 | 400 |
| 090-16-12 | 1 | 3/4 | 23 | 24 | 25.0 | 22.0 | 16 | 42 | 43 | 36 | 400 |
| 090-16-16 | 1 | 1 | 23 | 22 | 25.0 | 22.0 | 22 | 42 | 46 | 36 | 400 |
■ 材質：スチール
ステンレスタイプ
| 品番 | G | R | A1 | A2 | C | D1 | D2 | L1 | L2 | Y （幅） |
概略 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 090-02-02-S | 1/8 | 1/8 | 12 | 10 | 4.5 | 3.0 | 4 | 22 | 22 | 14 | 30 |
| 090-04-04-S | 1/4 | 1/4 | 14 | 13 | 7.5 | 5.0 | 5 | 24 | 27 | 17 | 50 |
| 090-06-06-S | 3/8 | 3/8 | 16 | 15 | 10.0 | 8.0 | 8 | 29 | 30 | 19 | 80 |
| 090-08-08-S | 1/2 | 1/2 | 19 | 18 | 13.0 | 11.0 | 11 | 33 | 38 | 24 | 165 |
| 090-12-12-S | 3/4 | 3/4 | 21 | 19 | 19.0 | 16.0 | 16 | 36 | 43 | 30 | 265 |
■ 材質：ステンレススチール SUS304
【機器接続側管用テーパねじタイプ】（30°オスシート付）
030
適用ホース継手：
SA、SE、SLE、SE45、SE90、AE45、AE90、CA、CE、A、E
| 品番 | G | R | A | C | D | L | Y （HEX） |
概略 質量 （g） |
|---|---|---|---|---|---|---|---|---|
| 030-02-02 | 1/8 | 1/8 | 12 | 4.5 | 3.0 | 27 | 14 | 20 |
| 030-04-04 | 1/4 | 1/4 | 14 | 7.5 | 5.5 | 30 | 19 | 25 |
| 030-06-06 | 3/8 | 3/8 | 16 | 10.0 | 8.0 | 35 | 22 | 55 |
| 030-08-08 | 1/2 | 1/2 | 19 | 13.0 | 11.0 | 41 | 27 | 75 |
| 030-12-12 | 3/4 | 3/4 | 21 | 19.0 | 16.0 | 46 | 36 | 160 |
| 030-16-16 | 1 | 1 | 23 | 25.0 | 22.0 | 51 | 41 | 220 |
■ 材質：スチール
ステンレスタイプ
| 品番 | G | R | A | C | D | L | Y （HEX） |
概略 質量 （g） |
|
|---|---|---|---|---|---|---|---|---|---|
| ★ | 030-02-02-S | 1/8 | 1/8 | 12 | 4.5 | 3.0 | 27 | 14 | 20 |
| ★ | 030-04-04-S | 1/4 | 1/4 | 14 | 7.5 | 5.5 | 30 | 19 | 25 |
| ★ | 030-06-06-S | 3/8 | 3/8 | 16 | 10.0 | 8.0 | 35 | 22 | 55 |
| ★ | 030-08-08-S | 1/2 | 1/2 | 19 | 13.0 | 11.0 | 41 | 27 | 75 |
| ★ | 030-12-12-S | 3/4 | 3/4 | 21 | 19.0 | 16.0 | 46 | 36 | 160 |
| ★ | 030-16-16-S | 1 | 1 | 23 | 25.0 | 22.0 | 51 | 41 | 220 |
■ 材質：ステンレススチール SUS304
★受注生産品

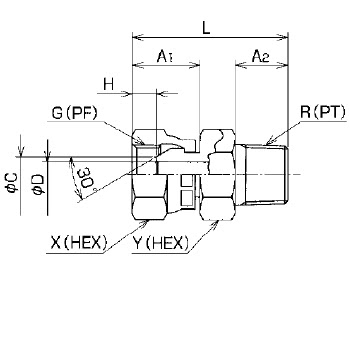

【機器接続側管用テーパねじタイプ】（30°オスシート付）
060
適用ホース継手：
SC
| 品番 | G | R | A1 | A2 | C | 最小 内径 φD |
H | L | X （HEX） |
Y （HEX） |
概略 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 060-02-02 | 1/8 | 1/8 | 16.0 | 11 | 5.0 | 2.8 | 3.0 | 35 | 14 | 14 | 25 |
| 060-04-04 | 1/4 | 1/4 | 17.0 | 13 | 7.0 | 5.0 | 5.5 | 38 | 19 | 19 | 50 |
| 060-06-06 | 3/8 | 3/8 | 19.0 | 15 | 10.0 | 7.2 | 6.5 | 44 | 22 | 22 | 80 |
| 060-08-08 | 1/2 | 1/2 | 23.5 | 18 | 13.2 | 11.0 | 9.5 | 52 | 27 | 27 | 115 |
| 060-12-12 | 3/4 | 3/4 | 23.5 | 21 | 19.0 | 16.0 | 9.5 | 57 | 36 | 36 | 220 |
| 060-16-16 | 1 | 1 | 27.0 | 23 | 25.4 | 21.5 | 10.0 | 63 | 41 | 41 | 300 |
■ 材質：スチール

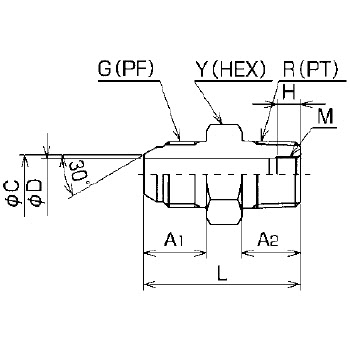

【機器接続側管用テーパねじタイプ】（30°オスシート付）
010-001
適用ホース継手：
SE、SLE、SE45、SE90、AE45、AE90、CE、E
| 品番 | G | R | A1 | A2 | C | D | H | L | M | Y （HEX） |
概略 質量 （g） |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ★ | 010-04-04-001 | 1/4 | 1/4 | 14 | 13 | 7.5 | 5.5 | 6.0 | 35 | M7×0.75 | 19 | 35 |
| ★ | 010-06-06-001 | 3/8 | 3/8 | 16 | 15 | 10.0 | 8.0 | 6.0 | 40 | M9×0.75 | 22 | 55 |
| ★ | 010-08-08-001 | 1/2 | 1/2 | 19 | 18 | 13.0 | 11.0 | 7.5 | 47 | M12×1 | 27 | 90 |
| ★ | 010-12-12-001 | 3/4 | 3/4 | 21 | 20 | 19.0 | 16.0 | 8.5 | 53 | M17×1 | 36 | 170 |
■ 材質：スチール
★受注生産品
【機器接続側管用テーパねじタイプ】（30°オスシート付）
090-001
適用ホース継手：
SE、SLE、SE45、SE90、AE45、AE90、CE、E
| 品番 | G | A1 | A2 | C | D | H | L1 | L2 | Y （幅） |
M | 概略 質量 （g） |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ★ | 090-04-04-001 | 1/4 | 14 | 13 | 7.5 | 5 | 6.0 | 24 | 27 | 17 | M7×0.75 | 50 |
| ★ | 090-06-06-001 | 3/8 | 16 | 15 | 10.0 | 8 | 6.0 | 29 | 30 | 19 | M9×0.75 | 90 |
| ★ | 090-08-08-001 | 1/2 | 20 | 22 | 13.0 | 11 | 7.5 | 33 | 38 | 24 | M12×1 | 145 |
| ★ | 090-12-12-001 | 3/4 | 21 | 20 | 19.0 | 16 | 8.5 | 36 | 43 | 30 | M17×1 | 260 |
■ 材質：スチール
★受注生産品
【機器接続側管用テーパねじタイプ】（30°オスシート付）

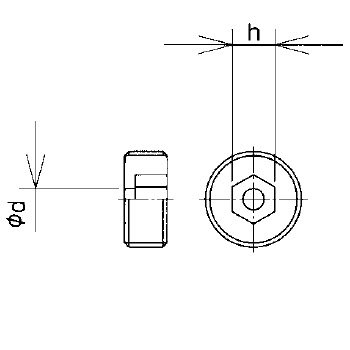

007
| 品番 | 適用アダプタ1 | 適用アダプタ2 | h | φD | 概略 質量 （g） |
|
|---|---|---|---|---|---|---|
| ★ | 007-04-0.5 | 010-04-04-001 | 090-04-04-001 | 3 | 0.5 | 1.0 |
| ★ | 007-04-0.7 | 010-04-04-001 | 090-04-04-001 | 3 | 0.7 | 1.0 |
| ★ | 007-04-1.0 | 010-04-04-001 | 090-04-04-001 | 3 | 1.0 | 1.0 |
| ★ | 007-04-1.5 | 010-04-04-001 | 090-04-04-001 | 3 | 1.5 | 1.0 |
| ★ | 007-04-2.0 | 010-04-04-001 | 090-04-04-001 | 3 | 2.0 | 1.0 |
| ★ | 007-06-0.5 | 010-06-06-001 | 090-06-06-001 | 4 | 0.5 | 1.5 |
| ★ | 007-06-0.7 | 010-06-06-001 | 090-06-06-001 | 4 | 0.7 | 1.5 |
| ★ | 007-06-1.0 | 010-06-06-001 | 090-06-06-001 | 4 | 1.0 | 1.5 |
| ★ | 007-06-1.5 | 010-06-06-001 | 090-06-06-001 | 4 | 1.5 | 1.5 |
| ★ | 007-08-0.5 | 010-08-08-001 | 090-08-08-001 | 6 | 0.5 | 3.0 |
| ★ | 007-08-0.7 | 010-08-08-001 | 090-08-08-001 | 6 | 0.7 | 3.0 |
| ★ | 007-08-1.0 | 010-08-08-001 | 090-08-08-001 | 6 | 1.0 | 3.0 |
| ★ | 007-08-1.5 | 010-08-08-001 | 090-08-08-001 | 6 | 1.5 | 3.0 |
| ★ | 007-08-2.0 | 010-08-08-001 | 090-08-08-001 | 6 | 2.0 | 3.0 |
| ★ | 007-08-2.5 | 010-08-08-001 | 090-08-08-001 | 6 | 2.5 | 3.0 |
| ★ | 007-12-1.5 | 010-12-12-001 | 090-12-12-001 | 8 | 1.5 | 8.0 |
| ★ | 007-12-2.0 | 010-12-12-001 | 090-12-12-001 | 8 | 2.0 | 8.0 |
| ★ | 007-12-2.5 | 010-12-12-001 | 090-12-12-001 | 8 | 2.5 | 8.0 |
| ★ | 007-12-3.0 | 010-12-12-001 | 090-12-12-001 | 8 | 3.0 | 8.0 |
■ 材質：黄銅
★受注生産品

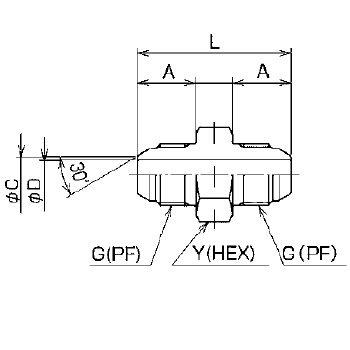

【中間接続タイプ】（30°オスシート付）
150
適用ホース継手：
SE、SLE、SE45、SE90、AE45、AE90、CE、E
| 品番 | G | A | C | D | L | Y （HEX） |
概略 質量 （g） |
|---|---|---|---|---|---|---|---|
| 150-02-02 | 1/8 | 12 | 4.5 | 3.0 | 31 | 14 | 15 |
| 150-04-04 | 1/4 | 14 | 7.5 | 5.5 | 36 | 19 | 50 |
| 150-06-06 | 3/8 | 16 | 10.0 | 8.0 | 42 | 22 | 75 |
| 150-08-08 | 1/2 | 19 | 13.0 | 11.0 | 48 | 27 | 85 |
| 150-12-12 | 3/4 | 21 | 19.0 | 16.0 | 54 | 36 | 160 |
| 150-16-16 | 1 | 23 | 25.0 | 22.0 | 59 | 41 | 230 |
■ 材質：スチール

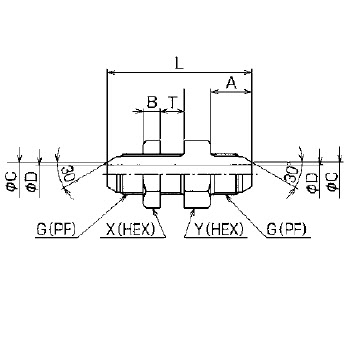

【中間接続タイプ】（30°オスシート付）
020
適用ホース継手：
SE、SLE、SE45、SE90、AE45、AE90、CE、E
| 品番 | G | A | B | C | D | L | T （最大 パネル厚） |
X （HEX） |
Y （HEX） |
取付 ナット |
概略 質量 （g） |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ★ | 020-04-04-001 | 1/4 | 14 | 7.0 | 7.5 | 5 | 54 | 10 | 22 | 22 | NP04 | 75 |
| ★ | 020-06-06-001 | 3/8 | 17 | 7.0 | 10.0 | 8 | 60 | 10 | 24 | 24 | NP06 | 105 |
| ★ | 020-08-08-001 | 1/2 | 19 | 10.0 | 13.0 | 11 | 71 | 10 | 30 | 30 | NP08 | 190 |
| ★ | 020-12-12-001 | 3/4 | 21 | 10.0 | 19.0 | 16 | 79 | 10 | 41 | 41 | NP012 | 365 |
| ★ | 020-16-16-001 | 1 | 23 | 12.0 | 25.0 | 22 | 87 | 10 | 46 | 46 | NP016 | 505 |
■ 材質：スチール
★受注生産品

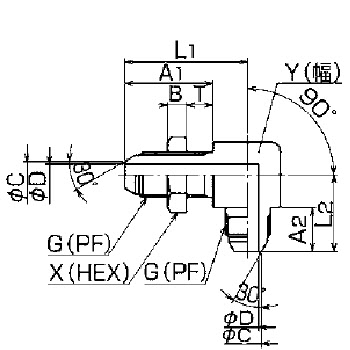

【中間接続タイプ】（30°オスシート付）
025
適用ホース継手：
SE、SLE、SE45、SE90、AE45、AE90、CE、E
| 品番 | G | A2 | A2 | B | C | D | L1 | L2 | T （最大 パネル厚） |
X （HEX） |
Y （幅） |
取付 ナット |
概略 質量 （g） |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ★ | 025-04-04 | 1/4 | 32 | 15 | 7.0 | 7.0 | 5.5 | 45 | 26 | 10 | 22 | 22 | NP04 | 125 |
| ★ | 025-06-06 | 3/8 | 33 | 16 | 7.0 | 10.0 | 8.0 | 46 | 29 | 10 | 24 | 24 | NP06 | 160 |
| ★ | 025-08-08 | 1/2 | 40 | 19 | 10.0 | 13.0 | 11.0 | 59 | 35 | 10 | 30 | 30 | NP08 | 320 |
■ 材質：スチール
★受注生産品

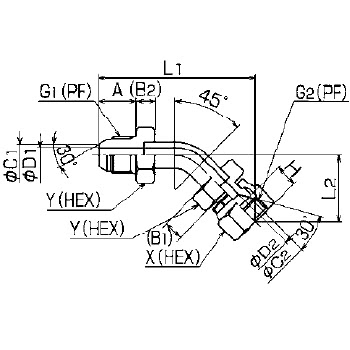

【中間接続タイプ】（30°オスシート付）
064
適用ホース継手：
SE、SLE、SE45、SE90、AE45、AE90、CE、E
| 品番 | G1 | G2 | A | B1 | B2 | C1 | C2 | D1 | D2 | H | L1 | L2 | X （HEX） |
Y （HEX） |
バイブ サイズ |
概略 質量 （g） |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ★ | 064-04 | 1/4 | 1/4 | 15 | 8.5 | 8.5 | 9.0 | 9.0 | 5.0 | 5.0 | 8.0 | 63 | 26 | 19 | 19 | φ10×t2 | 85 |
| ★ | 064-06 | 3/8 | 3/8 | 17 | 9.0 | 9.0 | 12.0 | 12.0 | 7.0 | 7.0 | 9.5 | 72 | 30 | 22 | 22 | φ12×t2 | 120 |
| ★ | 064-08 | 1/2 | 1/2 | 20 | 9.5 | 9.5 | 15.5 | 15.5 | 10.0 | 10.0 | 12.5 | 82 | 32 | 27 | 27 | φ15×t2.5 | 200 |
| ★ | 064-12 | 3/4 | 3/4 | 21 | 11.0 | 10.5 | 19.0 | 21.0 | 16.0 | 16.0 | 13.5 | 95 | 40 | 36 | 36 | φ20×t2.5 | 350 |
| ★ | 064-16 | 1 | 1 | 23 | 12.5 | 12.5 | 28.0 | 28.0 | 21.5 | 21.5 | 16.5 | 108 | 47 | 41 | 41 | φ28×t3.5 | 515 |
■ 材質：スチール
★受注生産品

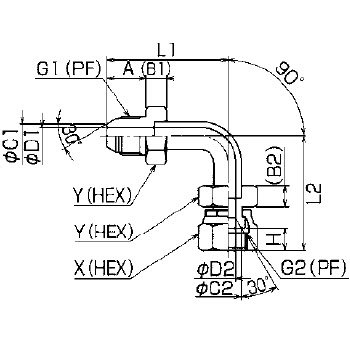

【中間接続タイプ】（30°オスシート付）
069
適用ホース継手：
SE、SLE、SE45、SE90、AE45、AE90、CE、E
| 品番 | G1 | G2 | A | B1 | B2 | C1 | C2 | D1 | D2 | H | L1 | L2 | X （HEX） |
Y （HEX） |
バイブ サイズ |
概略 質量 （g） |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ★ | 069-04 | 1/4 | 1/4 | 15 | 8.5 | 8.5 | 7.0 | 9.0 | 5.0 | 5.0 | 8.0 | 46 | 45 | 19 | 19 | φ10×t2 | 90 |
| ★ | 069-06 | 3/8 | 3/8 | 17 | 9.0 | 9.0 | 10.0 | 12.0 | 7.0 | 7.0 | 9.5 | 53 | 50 | 22 | 22 | φ12×t2 | 125 |
| ★ | 069-08 | 1/2 | 1/2 | 20 | 9.5 | 9.5 | 13.0 | 15.5 | 10.0 | 10.0 | 12.5 | 62 | 55 | 27 | 27 | φ15×t2.5 | 205 |
| ★ | 069-12 | 3/4 | 3/4 | 21 | 11.0 | 10.5 | 19.0 | 21.0 | 16.0 | 16.0 | 13.5 | 74 | 76 | 36 | 36 | φ20×t2.5 | 375 |
| ★ | 069-16 | 1 | 1 | 23 | 12.0 | 12.5 | 25.0 | 28.0 | 21.5 | 21.5 | 16.5 | 83 | 87 | 41 | 41 | φ28×t3.5 | 565 |
■ 材質：スチール
★受注生産品
