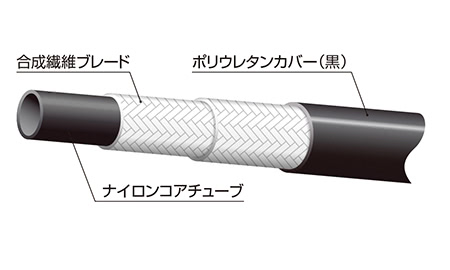

樹脂ホース
3000シリーズ
| 使用流体 |  一般作動油 |
|---|---|
| 使用温度範囲 | -40～ +100℃ |
| 最高使用圧力 | 10.0～ 34.0MPa |
専用工具を使わず現場で接続（リューザブル継手使用時）
適用継手/関連製品
寸法および仕様
3000シリーズ
■ 適用流体：鉱物性一般作動油
■ 使用温度範囲：－40～＋100℃
■ 1箱の梱包単位：03、04、06、08サイズ→100m
12、16サイズ→50m
| 品番 Part No. |
サイズSize | 最高使用 圧力 Max. operating pressure (MPa) |
最大衝撃 圧力 Max. implesive pressure (MPa) |
最小破壊 圧力 Min. burst pressure (MPa) |
最小曲げ 半径 Min. bending radius (mm) |
概略 質量 Weight (g/m) |
適用継手 タイプ Coupling |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| 呼称 サイズ Size No. |
内径 I.D. | 外径 O.D. (mm) |
||||||||
| (in.) | (mm) | |||||||||
| 3000-03 | 03 | 3/16 | 4.8 | 10.4 | 34.0 | 42.5 | 100.0 | 70 | 76 | スウェイジ Swage リューザブル Reusable |
| 3000-04 | 04 | 1/4 | 6.3 | 12.5 | 30.0 | 37.5 | 90.0 | 75 | 98 | |
| 3000-06 | 06 | 3/8 | 9.5 | 16.0 | 24.0 | 30.0 | 70.0 | 120 | 140 | |
| 3000-08 | 08 | 1/2 | 12.7 | 19.8 | 20.0 | 25.0 | 60.0 | 160 | 199 | |
| 3000-12 | 12 | 3/4 | 19.0 | 26.2 | 13.0 | 16.3 | 38.0 | 250 | 276 | |
| 3000-16 | 16 | 1 | 25.4 | 33.0 | 10.0 | 12.5 | 30.0 | 300 | 366 | |
