ポリスプリント™

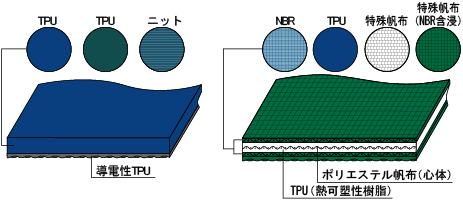

構造図

エラスティックタイプ ポリエステル帆布心体タイプ
ポリスプリント

特長

  • 経験・接着剤不要。簡易エンドレスが可能。専用工具により現場での短時間エンドレスを実現。
  • 心体にポリエステル帆布を採用。湿度変化による伸縮がなく、高い寸法安定性を有している。
  • フィンガ継ぎ手を採用し、高速・小プーリ径に対応可能です。
  • ニッタ独自の特殊合成ゴム・特殊帆布を採用し、優れた耐摩耗性を実現しました。
  • エラスティックタイプはテンション機構が不要。軸間固定で使用できます。

主な用途

  • 製本機械・印刷機械・郵便機・ローラコンベヤ・紙幣搬送・包装機

製品一覧

エラスティックタイプ

ベルトタイプ 搬送面 プーリ面 表面材 主な用途 厚さ
[mm]
張力 ※1
[N/mm幅]
最小
プーリ径
[mm]
TA09 TA09表 TA09裏 TPU/TPU
タフタ目付/粗目付
金融機械
製本機械
0.9 0.5(5%伸張時) 20
TA-S6 TA-S6表 TA-S6裏 TPU/TPU
タフタ目付/タフタ目付
郵便機
製本機械
0.9 0.7(5%伸張時) 25
TA12 TA12表 TA12裏 TPU/TPU
タフタ目付/粗目付
包装機 BOR
製本機械
1.2 0.7(5%伸張時)
0.3(2%伸張時)
25
TA-12BK TA-12BK表 TA-12BK裏 TPU/TPU
タフタ目付/粗目付
BOR 1.2 0.3(2%伸張時) 25
TC TC表 TC裏 TPU/TPU
タフタ目付/粗目付
印刷機械
BOR
1.4 0.8(5%伸張時)
0.3(2%伸張時)
40
GTD GTD表 GTD裏 TPU/TPU
布目付/布目付
製本機械
印刷機械
1.45 1.1(5%伸張時) 25
NTA NTA表 NTA裏 ニット/TPU
編布/粗目付
包装機 1.0 0.5(5%伸張時) 25
NTD NTD表 NTD裏 ニット/TPU
編布/粗目付
製本機械 1.35 1.0(5%伸張時) 25
HTA09 HTA09表 HTA09裏 TPU/TPU 製本機械 0.9 0.5(5%伸張時) 25
STC-10 STC-10表 STC-10裏 ニット/TPU スタッカ 1.35 0.5(5%伸張時) 25
SNTC-RB20B SNTC-RB20B表 SNTC-RB20B裏 TPU/TPU
縦溝目付/タフタ目付
BOR 2.0 0.3(2%伸張時) 25

帆布タイプ

ベルトタイプ 搬送面 プーリ面 表面材 主な用途 厚さ
[mm]
張力 ※1
[N/mm幅]
最小
プーリ径
[mm]
FZ-5E12 FZ-5E12表 FZ-5E12裏 NBR含浸NBR
帆布/布目付
印刷機械
製本機械
1.25 5(1%伸張時) 35
TTF-4E10 TTF-4E10表 TTF-4E10裏 ポリアミド/ポリエステル
帆布/帆布
印刷機械
製本機械
1.0 4(1%伸張時) 15
TTE-4E18NF TTE-4E18NF表 TTE-4E18NF裏 ポリアミド/ポリエステル
帆布/帆布
グラビア印刷
(折部)
1.8 4(1%伸張時) 40
TTP-8E18N TTP-8E18N表 TTP-8E18N裏 特殊ポリアミド/ポリアミド
帆布/帆布
グラビア印刷
(折部)
1.8 8(1%伸張時) 40
LA-4E14 LA-4E14表 LA-4E14裏 NBR/NBR
布目付/布目付
印刷 製本
移載機 駆動
1.4 4(1%伸張時) 25
SLA-8E14 SLA-8E14表 SLA-8E14裏 NBR/NBR
タフタ目付/タフタ目付
移載機
一般駆動
1.4 4(1%伸張時) 25
W-4E14 W-4E14表 W-4E14裏 TPU/TPU
タフタ目付/タフタ目付
印刷機械
包装機械
1.4 4(1%伸張時) 25
DB-4E14 DB-4E14表 DB-4E14裏 TPU/TPU
タフタ目付/タフタ目付
郵便機械 1.4 4(1%伸張時) 25
TFL-15E20 TFL-15E20表 TFL-15E20裏 NBR/NBR
タフタ目付/布目付
繊維機械
一般駆動
2.0 15(1%伸張時) 40
TFL-15E20R TFL-15E20R表 TFL-15E20R裏 NBR/NBR
タフタ目付/布目付
ローラコンベヤ 2.0 15(1%伸張時) 25
TFL-15E25 TFL-15E25表 TFL-15E25裏 NBR/NBR
タフタ目付/布目付
繊維機械
一般駆動
2.5 15(1%伸張時) 50
TFL-22E26-2 TFL-22E26-2表 TFL-22E26-2裏 NBR/NBR
タフタ目付/布目付
繊維機械
一般駆動
2.6 22(1%伸張時) 50
TFL-22E26R-2 TFL-22E26R-2表 TFL-22E26R-2裏 NBR/NBR
タフタ目付/布目付
ローラコンベヤ 2.6 22(1%伸張時) 40
TFL-22E26C-2 TFL-22E26C-2表 TFL-22E26C-2裏 NBR/NBR
タフタ目付/タフタ目付
繊維機械
(カバリング機)
2.6 22(1%伸張時) 50
TLA-30E30-2 TLA-30E30-2表 TLA-30E30-2裏 NBR/NBR
布目付/布目付
繊維機械
一般駆動
3.0 30(1%伸張時) 70
NB-2E10 NB-2E10表 NB-2E10裏 TPU/ニット
平滑/編布
カッター
(シーター)
1.0 30(1%伸張時) 15
XH-8E30 XH-8E30表 XH-8E30裏 NBR/NBR
布目付/布目付
フォルダーグルア 3.0 8(1%伸張時) 40
XH-8E40 XH-8E40表 XH-8E40裏 NBR/NBR
布目付/布目付
フォルダーグルア 4.0 8(1%伸張時) 50
RT-22E70-2 RT-22E70-2表 RT-22E70-2裏 NBR/ポリエステル
ラフトップ目付/帆布
紙工機械 7.0 10(0.5%伸張時) 100
XHTG-15E34-2 XHTG-15E34-2表 XHTG-15E34-2裏 NBR/NBR
布目付/布目付
紙工機械 3.4 7.5(0.5%伸張時) 50
※1 : 張力値は、200時間走行後のデータ (23℃,50%RH)。
※2 : 写真と実物の色は多少異なります。
※3 : 上記以外のタイプもございますので、お問い合わせ下さい。
※4 : 技術資料は掲載しておりません。ご要望の際はお問い合わせ下さい。
※5 : 製品の仕様は、改良などにより予告なしに変更することがあります。

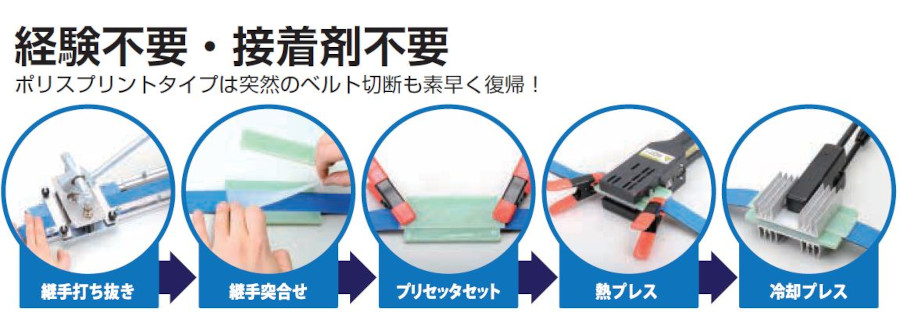

経験不要・接着剤不要

ポリスプリント™用エンドレス工具

突然のベルト切断時復帰作業が簡単にできます。機械分解作業、長期ラインストップなどの悩みを解消します。

  • フィンガーパンチャー…フィンガー継手を製作する工具です。
型番 外観 特徴 加工最大幅
[mm]
加工最大圧
[mm]
サイズ
[mm]
重量
[kg]
適応フィンガー形状
長さ×ピッチ
奥行き 高さ
FP30-10-50N FP30-1050N 一発打ち抜きのため、簡単、確実にフィンガー継手を製作します。 50 2.0 135 400 390 3.4 30×10
FP70-10-100RT FP70-10-100RT ベルト幅方向へピッチ送りで打ち抜きます。フィンガー継手を確実に製作します。 100 7.0 230 611 208 10.1 70×10
FP120-10-50 FP120-10-50 50 6.0 180 600 250 9.0 120×10
FP120-10-100 FP120-10-100 100 6.0 230 610 250 10.5 120×10
  • ホット(加熱)プレス・・・所定の時間、温度、圧力をかけて、融着するプレス工具です。接着剤は不要です。
型番 外観 特徴 Marking 加工
最大幅
[mm]
加工
最大圧
[mm]
サイズ
[mm]
重量
[kg]
適応フィンガー形状
長さ×ピッチ
電源 温度
[℃]
奥行き 高さ
NPS-3050 H1 NPS-3050 フィンガー継手用加熱プレスです。温度を設定して確実に施工できます。 PSE 50 2.0 84 250 100 1.5 30×10 100V ~200
NPS-3050 H2 GE 200V
NPS-1210A-1 NPS-1210A フィンガー継手用加熱プレスです。この一台で加熱と冷却を全自動で行います。 PSE 100 6.0 230 320 180 9.5 120×10 100V ~200
NPS-3050 H2 GE 200V
  • クーリング(冷却)プレス…加熱プレス後の継手を冷却する工具です。電源は不要です。
型番 外観 特徴 加工最大幅
[mm]
加工最大圧
[mm]
サイズ
[mm]
重量
[kg]
適応フィンガー形状
長さ×ピッチ
奥行き 高さ
NPS-3050C NPS-3050C フィンガー継手用冷却プレスです。 50 2.0 80 224 92 0.6 30×10
NPS-0310C NPS-0310C フィンガー継手用冷却プレスです。 100 2.0 102 331 102 2.4 30×10
  • その他の必要ツール
型番 外観 特徴
プリセッタ プリセッタ上 プレスする際、ベルトが曲がらないように仮固定する冶具です。プレスタイプ、ベルト幅に合わせた各幅別のプリセッタをご用意しています。
プリセッタ下 継手突合せからプレス投入まで、ベルト継手セット作業をスムーズに行えます。オプションプリセッタです。
クランプ金具 クランプ金具 プリセッタを抑えるためのクランプ金具です。
