ポリベルト™

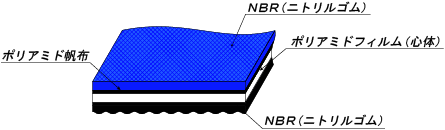

構造図

構造図1 構造図2

特長

  • ベルト表面に特殊合成ゴム(NBR)を使用。安定した摩擦係数が得られ、耐摩耗性に優れています。
  • 心体に高品質の延伸ポリアミドフィルムを採用。高い引張強度を保有しています。
  • 薄くて強靱な心体の採用により、優れた耐久性を実現し、高速伝動を可能にします。
  • ニッタの専用工具・接着剤の使用により、現場エンドレスが容易に行えます。
  • 一部のタイプを除き帯電防止処理が施してあり、正殿発生電位は非常に低い値を示します。
  • 各種伝動用から搬送用途まで、あらゆる分野で使用されるタイプを取り揃えております。

主な用途

  • 紙工機械・紙管機・繊維機械・印刷機械・抄紙機・工作機械

製品一覧

ベルトタイプ 表面 裏面 主な用途 特徴 総厚
[mm]
安定時軸荷重
[N/mm幅]
最小プーリ径
[mm]
2%
伸長時
1%
伸長時
伝動用 搬送用
L-250 L-250表 L-250裏

自動旋盤等の工作機械


シリンダー乾燥機等の各種ドライヤ


小中型木工機械


小型遠心ポンプ・送風機

ゴム厚が薄く、特に多屈曲・高速運転に適する

1.3 6.0 3.0 25 20
L-350 L-350表 L-350裏 1.4 10.5 5.2 35 30
L-500 L-500表 L-500裏 1.6 15.0 7.5 50 40
L-750 L-750表 L-750裏 2.2 22.5 11.2 75 50
L-1000 L-1000表 L-1000裏 2.5 30.0 15.0 100 60
L-1500 L-1500表 L-1500裏 3.0 45.5 22.5 150 90
L-2000 L-2000表 L-2000裏 3.5 60.0 30.0 200 120
M-250 M-250表 M-250裏

ファン・ポンプ等の各種産業機械伝動


チッパ等の製材機械


コーターマシン等の紙工機械


その他の一般伝動


薄板搬送等耐カット性コンベヤ

スタンダードタイプ通常の運転条件に適する

2.2 6.0 3.0 25 25
M-350 M-350表 M-350裏 2.4 10.5 5.2 35 35
M-500 M-500表 M-500裏 2.5 15.0 7.5 50 40
M-750 M-750表 M-750裏 2.8 22.5 11.2 75 50
M-1000 M-1000表 M-1000裏 3.0 30.0 15.0 100 60
M-1500 M-1500表 M-1500裏 3.5 45.0 22.5 150 90
M-2000 M-2000表 M-2000裏 4.0 60.0 30.0 200 120
M-2500 M-2500表 M-2500裏 4.5 75.0 37.5 250 150
H-500 H-500表 H-500裏

コンプレッサー


圧延機


紙管巻機


建材搬送等耐摩耗性コンベヤ

特に耐摩耗・耐衝撃に優れた厚手カバーゴムを使用厳しい運転条件に適する

3.5 15.0 7.5 50 50
H-750 H-750表 H-750裏 3.8 22.5 11.2 75 60
H-1000 H-1000表 H-1000裏 4.0 30.0 15.0 100 75
H-1500 H-1500表 H-1500裏 4.5 45.0 22.5 150 120
H-2000 H-2000表 H-2000裏 5.0 60.0 30.0 200 160
MH-2500 H-2500表 H-2500裏 5.0 75.0 37.5 250 -
MH-3000 H-3000表 H-3000裏 5.5 90.0 45.0 300 -
MH-4000 H-4000表 H-4000裏 6.5 120.0 60.0 400 -
TFL-6S TFL-6S表 TFL-6S裏

繊維機械


ローラコンベヤ駆動

タフタ目付

2.3 23.0 - 60 50
TFL-7S TFL-7S表 TFL-7S裏 2.4 30.0 - 75 -
TFL-10S TFL-10S表 TFL-10S裏 2.6 30.0 - 100 -
TFL-15S TFL-15S表 TFL-15S裏 3.1 60.0 - 150 -
SG-250 SG-250表 SG-250裏

一般搬送


一般伝動


印刷機給紙部


製缶機


合板搬送

両面とも適度に滑り性が良く紙葉搬送に優れる

0.8 6.0 3.0 25 20
SG-350 SG-350表 SG-350裏 1.0 10.5 5.2 35 30
SG-500 SG-500表 SG-500裏 1.1 15.0 7.5 50 40
SG-750 SG-750表 SG-750裏 1.4 22.5 11.2 75 50
SG-1000 SG-1000表 SG-1000裏 1.6 30.0 15.0 100 60
SGL-250 SGL-250表 SGL-250裏 1.0 6.0 3.0 25 20
SGL-500 SGL-500表 SGL-500裏 1.3 15.0 7.5 50 40
SG-750-2P SG-750-2P表 SG-750-2P裏 1.1 22.5 11.2 75 50
LS-250 LS-250表 LS-250裏

ゴム厚が薄く、特に多屈曲・高速運転に適する

1.1 6.0 3.0 25 20
LS-350 LS-350表 LS-350裏 1.2 10.5 5.2 35 30
LS-500 LS-500表 LS-500裏 1.4 15.0 7.5 50 40
IRTA-350 IRTA-350表 IRTA-350裏

印刷機紙送り


テーブル支持コンベヤ

ゴム面は摩擦係数が高く帆布面は、滑り性が良い

1.2 10.5 5.2 35 30
KCS-350 KCS-350表 KCS-350裏 1.1 10.5 5.2 35 30
KCS-500 KCS-500表 KCS-500裏 1.2 15.0 7.5 50 40
TPS-3SN TPS-3SN表 TPS-3SN裏 1.1 13.6 6.8 35 30
CBX-7S CBX-7S表 CBX-7S裏

印刷機折部

帆布面は耐摩耗性もありすべりも良い

4.2 - 15.0 - 75
CBE-20 CBE-20表 CBE-20裏

コルゲータマシン


(ロータリーカッター給紙・排紙)

傷防止と耐摩耗性に優れた表面材使用

約7.0 - 3.0 - 100
RT-300 RT-300表 RT-300裏

段ボール搬送(カウンターエジェクト)

ラフトップ形状により搬送能力が高い厳しい運転条件に適する

約7.0 - 3.0 - 100
NRT-0 NRT-0表 NRT-0裏

段ボール搬送


合板搬送

約5.5 - 0.8 - 100
NRT-100 NRT-100表 NRT-100裏 約4.5 - 3.0 - 50
NRT-300 NRT-300表 NRT-300裏 約6.5 - 3.0 - 100
NRT-500 NRT-500表 NRT-500裏 約6.0 - 7.5 - 90
XH-500-3 XH-500-3表 XH-500-3裏

フォルダーグルア


紙管巻ベルト


合板搬送

ゴム特性により搬送能力が高い

3.0 15.0 7.5 50 30
XH-500-3.5 XH-500-3.5表 XH-500-3.5裏 3.5 15.0 7.5 55 35
XH-500-4 XH-500-4表 XH-500-4裏 4.0 - 7.5 60 40
XH-500-5 XH-500-5表 XH-500-5裏 5.0 - 7.5 70 50
XH-500-6 XH-500-6表 XH-500-6裏 6.0 - 7.5 80 60
XH-750-4 XH750-4表 XH750-4裏 4.3 - 11.2 75 55
XH-1000-4 XH-1000-4表 XH-1000-4裏 4.0 - 15.0 100 80
XH-1000-6.5 XH-1000-6.5表 XH-1000-6.5裏 6.5 - 15.0 100 80
XH-500-3-F XH-500-3-F表 XH-500-3-F裏

ベルト表面ゴムはFDA対応食品衛生法適合


ゴム特性により搬送能力が高い

3.0 - 7.5 50 30
XH-500-4-F XH-500-4-F表 XH-500-4-F裏 4.0 - 7.5 60 40
※1:実物と写真の色は多少異なります。
※2:上記以外のタイプもございますので、お問い合わせ下さい。
※3:技術資料は掲載しておりません。ご要望の際はお問い合わせ下さい。
※4:製品の仕様は、改良などにより予告なしに変更することがあります。
