ニューライトグリップ™(NLG™)

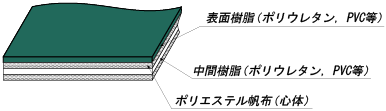

構造図

構造図 WU-16A-G

特長

  • NLG™は、ポリエステル帆布とポリウレタン、PVC、合成ゴム、シリコンなどのカバー材との組み合わせと表面目付形状の選択により、搬送物や用途、環境に応じた選定が行えます。

特性一覧表 ※製品の仕様は、改良などにより予告なしに変更することがあります。

WEXUシリーズ

ベルト洗浄によく使われる次亜塩素酸ナトリウムの耐性を持ち、耐湿熱性、抗菌・防カビ・耳ほつれ防止性能、物理的収縮防止、耐油性を兼ね備えた、マルチな食品搬送用高機能ベルトです。

タイプ 総厚
[mm]
標準伸張
安定時張力
[N/mm幅]
表面 裏面 最小プーリ径
[mm]
ナイフ
エッジ
標準製作
最大幅
[mm]
使用温度
範囲
[℃]
材質 形状 形状 フィンガ
継手
スカイパ
継手
WEXU-7ANS 1.0 0.8 耐湿熱抗菌防カビ
ポリウレタン
梨地 帆布 15 25 R2 1000 -20~+100
(連続使用の場合
:-20~80℃)
WEXU-14ANS 1.6 2.3 耐湿熱抗菌防カビ
ポリウレタン
梨地 帆布 25 40 R5 1000
SWEXU-16B-G 1.6 3 耐湿熱抗菌防カビ
ポリウレタン
鏡面 鏡面 70 100 - 1500

LBEUシリーズ

ベルト洗浄によく使われる次亜塩素酸ナトリウムに対し耐性を持ち、耐湿熱性、抗菌・防カビ・耳ほつれ防止性能を持つ、マルチな食品搬送用 ブルーベルトです。

タイプ 総厚
[mm]
標準伸張
安定時張力
[N/mm幅]
表面 裏面 最小プーリ径
[mm]
ナイフ
エッジ
標準製作
最大幅
[mm]
使用温度
範囲
[℃]
材質 形状 形状 フィンガ
継手
スカイパ
継手
LBEU-6ANF-2 0.75 0.5 耐湿熱抗菌防カビ
ポリウレタン
梨地 帆布 15 20 - 1500 -30~+100
(連続使用の場合
:-20~80℃)
LBEU-12ANF-3 1.3 2 耐湿熱抗菌防カビ
ポリウレタン
梨地 帆布 20 40 R5 1500
LBEU-12BNF-2 1.6 1 耐湿熱抗菌防カビ
ポリウレタン
鏡面 梨地 25 50 - 1500
LBEUTW-6ANF-3 1.2 0.5 耐湿熱抗菌防カビ
ポリウレタン
TW目付 帆布 15 - R3 1500
LBEUC-12CNF-2 2.0 1 耐湿熱抗菌防カビ
ポリウレタン
C布目付 C布目付 25 50 - 1500

WEU・GEUシリーズ

耐湿熱・抗菌防カビ・耳ほつれ防止性能を持ち、食品直のりから包装機まで、使用範囲は幅広く、安心してご使用していただける仕様です。

タイプ 総厚
[mm]
標準伸張
安定時張力
[N/mm幅]
表面 裏面 最小プーリ径
[mm]
ナイフ
エッジ
標準製作
最大幅
[mm]
使用温度
範囲
[℃]
材質 形状 形状 フィンガ
継手
スカイパ
継手
WEU-6ANF 0.75 0.5 耐湿熱抗菌防カビ
ポリウレタン
梨地 帆布 15 20 R2 1500 -30~+100
(連続使用の場合
:-20~80℃)
WEU-12ANF 1.4 1 耐湿熱抗菌防カビ
ポリウレタン
梨地 帆布 20 40 R5 1500
WEU-12ANF-2 1.3 2 耐湿熱抗菌防カビ
ポリウレタン
梨地 帆布 20 40 R5 1500
WEU-12BNF 1.6 1 耐湿熱抗菌防カビ
ポリウレタン
梨地 平滑 25 50 - 1500
WEU-12CNF 1.7 1 耐湿熱抗菌防カビ
ポリウレタン
梨地 C布目付 25 50 - 1500
SWEU-6ANF 0.7 0.6 耐湿熱抗菌防カビ
ポリウレタン
鏡面 帆布 15 20 R2 1500
SWEU-12ANF 1.3 2 耐湿熱抗菌防カビ
ポリウレタン
鏡面 帆布 20 40 R5 1500
GEU-12ANF 1.3 2 耐湿熱抗菌防カビ
ポリウレタン
梨地 帆布 20 40 R5 1500
GEUTW-6ANF 1.2 0.5 耐湿熱抗菌防カビ
ポリウレタン
TW目付 黄緑 帆布 15 20 R3 1500
GEUC-12CNF 2.0 1 耐湿熱抗菌防カビ
ポリウレタン
C目付 黄緑 C目付 25 50 - 1500

WEUTトラフ仕様ベルト

WEUTシリーズは幅方向への柔軟性を有しており、トラフ形状への沿いやすく設計されています。

タイプ 総厚
[mm]
標準伸張
安定時張力
[N/mm幅]
表面 裏面 最小プーリ径
[mm]
ナイフ
エッジ
標準製作
最大幅
[mm]
使用温度
範囲
[℃]
材質 形状 形状 フィンガ
継手
スカイパ
継手
WEUT-12ANF-2 1.6 2 耐湿熱抗菌防カビ
ポリウレタン
梨地 帆布 20 40 R5 1300 -30~+100
(連続使用の場合
:-20~80℃)
WEUT-12BNF-2 2.0 2 耐湿熱抗菌防カビ
ポリウレタン
梨地 梨地 25 50 - 1300
WEUT-12CNF-2 2.0 2 耐湿熱抗菌防カビ
ポリウレタン
梨地 C目付 25 50 - 1300

非粘着特性ベルト

ベルト表面材がシリコン、フッ素樹脂など非粘着特性のベルトを多数品揃えしています。それ以外でも帆布表面や目付など表面形状で搬送物によっては非粘着の剥離性能が発揮できます。【食品】魚のすり身などの練り物やもち、もち米、パン生地、米菓蒸練工程の生地などの粘着性食品や、すし、おにぎりなど、ベルトから剥がれにくいもので、搬送物の残留を抑制する必要のある食品搬送には、ベルト表面材に離型性が要求されます。【一般】紙おむつなどサニタリーの製造工程では、搬送物の製造化過程に接着剤が使われ、それがベルト表面に付着しにくい性能が要求されます。

タイプ 総厚
[mm]
標準伸張
安定時張力
[N/mm幅]
表面 裏面 最小プーリ径
[mm]
ナイフ
エッジ
標準製作
最大幅
[mm]
使用温度
範囲
[℃]
材質 形状 形状 フィンガ
継手
スカイパ
継手
WGF-4B-G 0.8 1.5 フッ素樹脂 平滑 帆布 70 - - 1400 -20~+80
LBEUF-12B-G 1.75 2 PTFEシート 平滑 平滑 50 70 - 1000 -20~+80
GUF-6AK 0.8 0.6 PTFEシート 平滑 帆布 30 50 - 1000
GUF-12AK 1.3 2 PTFEシート 平滑 帆布 50 70 - 1000
GUF-12A-G 1.5 2 PTFEシート 平滑 帆布 50 60 - 1000
WEUS-12D-G 1.2 2 ポリエステル
(シリコン含浸)
帆布 帆布 20 50 - 1400
WUS-12D-G 1.2 2 ポリエステル
(シリコン含浸)
帆布 帆布 30 40 - 1400
WU-12DC-3 1.7 2 綿+ポリエステル帆布 帆布 帆布 - 40 1000
WEUK-12A-G 1.3 1.5 ポリウレタン 絹目付 帆布 15 40 1400
SVC-12AK 1.8 2 シリコン 平滑 帆布 - 50
(ナナメステップ継手)
- 3000 -10~+80
SU-12A 1.2 2 シリコーンゴム 平滑 透明 帆布 20 - R5 1000 -20~+40

高硬度ポリウレタン仕様

ベルト表面が高硬度ポリウレタンの為、摩擦係数が低く、耐摩耗性に優れます。アキュームコンベヤやベルト表面にスクレーパーなどが接するなど適度の滑り性と表面耐摩耗性が必要な場合などに使用されます。

タイプ 総厚
[mm]
標準伸張
安定時張力
[N/mm幅]
表面 裏面 最小プーリ径
[mm]
摩擦係数
(表面)
標準製作
最大幅
[mm]
使用温度
範囲
[℃]
材質 形状 形状 フィンガ
継手
スカイパ
継手
GUH-6A 0.7 0.6 高硬度ポリウレタン 梨地 帆布 20 30 0.3~0.4 1500 -20~+80
GUH-12A 1.3 2 高硬度ポリウレタン 梨地 帆布 30 50 0.3~0.4 1500
GUH-18A 1.9 3 高硬度ポリウレタン 梨地 帆布 80 100 0.3~0.4 1500
WUH-6ANF 0.75 0.5 高硬度ポリウレタン 梨地 帆布 20 30 0.3~0.4 1500
WUH-12ANF 1.3 2 高硬度ポリウレタン 梨地 帆布 20 40 0.3~0.4 1500

耐熱仕様

SI-6A、12A(150℃)、WGF-6A、WGF-12A、WP-8BK(120℃)は電子部品、ゴム成型、食品工程で耐熱性が必要な用途に最適です。FU-20AKの使用環境温度範囲は‐20~+80℃ですが表面に耐熱フェルトを使用しているため、200℃の搬送物でも使用可能。フェルトの特性から搬送物を傷つけにくい特徴を併せ持ちアルミ製造工程、ストレッチャーラインに最適です。

タイプ 総厚
[mm]
標準伸張
安定時張力
[N/mm幅]
表面 裏面 最小プーリ径
[mm]
摩擦係数
(表面)
標準製作
最大幅
[mm]
使用温度
範囲
[℃]
材質 形状 形状 フィンガ
継手
スカイパ
継手
SI-6A 0.6 0.6 シリコン 平滑 帆布 15 - 0.9~1.0 960 -20~+150
SI-12A 1.2 2 シリコン 平滑 帆布 30 - 0.9~1.0 960
WGF-6A 1.0 1 フッ素フィルム 平滑 綿帆布 30(ステップ融着) 0.1~0.2 900 -20~+120
WGF-12A 1.8 2 フッ素フィルム 平滑 綿帆布 50(ステップ融着) 0.1~0.2 900 -20~+120
WP-8BK 1.7 1.5 ポリエステル 梨地 梨地 - 70(融着)
100
0.3~0.4 1500 -20~+120
FU-20AK 4.5 3.5 耐熱フェルト フェルト 乳白 帆布 - 150
(ナナメステップ継手)
0.2~0.3 950 -20~+80

高帯電防止仕様

NLGは一部のタイプを除き心体帆布に静電気の帯電を防ぐ加工を施しています。特に高帯電防止仕様のベルトは紙類のベルトへの引っ付きや、集塵を嫌う用途でまた電子部品、プリント基板、電気製品などの搬送においてスパーク防止などに用いられます。

タイプ 総厚
[mm]
標準伸張
安定時張力
[N/mm幅]
表面 裏面 最小プーリ径
[mm]
摩擦係数
(表面)
使用温度
範囲
[℃]
表面樹脂体積
固有抵抗値
材質 形状 形状 フィンガ
継手
スカイパ
継手
表面
WU-12DG 1.1 2 導電糸入り
ポリエステル
帆布 帆布 - 40 0.2~0.3 -20~+80 -
BU-6A 0.7 0.6 導電性
ポリウレタン
梨地 帆布 30 30 0.3~0.4 -
BU-12A 1.3 2 導電性
ポリウレタン
梨地 帆布 50 50 0.3~0.4 10^4~10^5 Ω・cm
BU-12B 1.5 2 導電性
ポリウレタン
梨地 梨地 50 50 0.3~0.4 10^4~10^5 Ω・cm
BU-01SCA 0.65 0.75 導電性
ポリウレタン
布目付 帆布※ 10 - 0.3~0.4 -20~+40 表面樹脂:
10^4 Ω・cm以下
裏面帆布:
10^-1 Ω・cm以下

傾斜搬送

表面材のグリップ力と形状パターンの組み合わせ、搬送物の形状、重量、傾斜角度によりベルトを選定します。

タイプ※ 総厚
[mm]
標準伸張
安定時張力
[N/mm幅]
表面 裏面 最小プーリ径
[mm]
摩擦係数
(表面)
標準製作
最大幅
[mm]
使用温度
範囲
[℃]
形状 形状/色 形状 フィンガ
継手
スカイパ
継手
表面
VRT-20A VRT-20A 6.0 3 PVC RT目付 帆布 60 100
(ステップ継手)
1.0以上 2000 -5~+70
MGWT-12A MGWT-12A 4.2 2 PVC WT目付 帆布 50 70
(ステップ継手)
1.0以上 2000
GYLD-12AK GYLD-12AK 2.2 2 PVC LD目付 帆布 30 50 1.0以上 2000
DGGP-16A DGGP-16A 2.8 2 PVC GP目付 帆布 50 80 1.0以上 2000
VNP-12A VNP-12A 2.7 2 PVC NP目付 帆布 30 50 0.9~1.0 2000
GUTW-12A GUTW-12A 1.8 2 ポリウレタン TW目付 帆布 30 50 0.4~0.5 1500 -20~+80
GUTW-12A-G GUTW-12A-G 2.1 2 ポリウレタン TW目付 帆布 40 50 0.5~0.6 1500
GUHTW-12A GUHTW-12A 1.9 2 高硬度
ポリウレタン
TW目付 帆布 60 60 0.3~0.4 1500
GUSTW-19AK GUSTW-19AK 2.0 3 低硬度
ポリウレタン
TW目付 帆布 30 60 0.7~0.8 1500
GSTW-20 GSTW-20 2.0 3 合成ゴム TW目付 帆布 - 50 1.0以上 960 -10~+60
GUTW-24A-G GUTW-24A-G 3.1 3 ポリウレタン TW目付 帆布 70 100 0.5~0.6 1500 -20~+80
GRT-24AK GRT-24AK 7.7 3 天然ゴム RT目付 帆布 - 80
(クリッパレーシング)
1.0以上 1800
GUSRB-7ANL GUSRB-7ANL 1.6 0.6 低硬度
ポリウレタン
縦溝目付 帆布 30 40 1.0以上 1500
GUSRB-14ANL GUSRB-14ANL 2.1 2 低硬度
ポリウレタン
縦溝目付 帆布 40 60 1.0以上 1500
※写真と実物の色は多少異なります。

低騒音仕様

帆布の織り形状や材質によって、一般タイプよりベルト走行音が約3dB騒音レベルが低下します。物流などの高速搬送ラインに適します。

タイプ 総厚
[mm]
標準伸張
安定時張力
[N/mm幅]
表面 裏面 最小プーリ径
[mm]
摩擦係数
(表面)
標準製作
最大幅
[mm]
使用温度
範囲
[℃]
材質 形状 形状 フィンガ
継手
スカイパ
継手
GUSRB-7ANL 1.6 0.6 低硬度ポリウレタン 縦溝目付 帆布 30 40 1.0以上 1500 -20~+80
GUSRB-14ANL 2.1 2 低硬度ポリウレタン 縦溝目付 帆布 40 60 1.0以上 1500
GU-14ANL 1.6 2 ポリウレタン 梨地 帆布 40 40 0.5~0.6 3000
MGRB-14A 2.7 2 PVC 縦溝目付 帆布 50 80 1.0以上 2000 -5~+70
MGC-14A 2.1 2 PVC 鏡面 帆布 30 50 0.7~0.8 3000
BC-14D 1.8 2 ポリエステル 帆布 帆布 - 50 0.2~0.25 3000
GYGP-14A 2.3 2 PVC GP目付 帆布 50 80 0.7~0.8 2000

クリンコンベヤ

低発塵のベルト材質で、クリンルーム内クラス100での環境で使用可能(PE-100-3を除く)です。弾性に富み、テンション機構なしで使用可能です。

タイプ 総厚
[mm]
標準伸張
安定時張力
[N/mm幅]
表面 裏面 最小プーリ径
[mm]
摩擦係数
(表面)
標準製作
最大幅
[mm]
使用温度
範囲
[℃]
材質 形状 形状 フィンガ
継手
スカイパ
継手
P-0 0.8 1.2 ポリエステル 梨地 平滑 15 20 0.3~0.4 280 -10~+60
PE-100 0.5 1.8 ポリエステル 梨地 平滑 - 40 0.2~0.3 150 -10~+40
PE-100-2 0.6 0.8 ポリエステル 梨地 平滑 15 20 0.3~0.4 150
PE-100-3 0.55 0.7 ポリエステル 梨地 平滑 15 - 0.3~0.4 150

搬送物傷防止(DSタイプ)

アキュームコンベヤなどベルトと搬送物に速度差が出ると擦れにより搬送物に擦れ傷を生じる場合があります。DSタイプは表面帆布は通常の帆布と比べ、きめ細やかで搬送物に傷をつけにくい特殊帆布仕様を採用しています。

タイプ 総厚
[mm]
標準伸張
安定時張力
[N/mm幅]
表面 裏面 最小プーリ径
[mm]
摩擦係数
(表面)
標準製作
最大幅
[mm]
使用温度
範囲
[℃]
材質 形状 形状 フィンガ
継手
スカイパ
継手
WU-12DS 1.0 2 特殊ポリエステル 帆布 帆布 - 40 0.2~0.3 1500 -20~+80
GU-12DS 1.0 2 特殊ポリエステル 帆布 帆布 - 40 0.2~0.3 1500
WUE-18DS 2.7 2 特殊ポリエステル 帆布 帆布 100 100 0.2~0.3 1500

帆布タイプ(Dタイプ)

帆布の特性から低摩擦係数、滑り性、耐摩耗性、剥がれやすさなどを生かして食品用途からアキューム、マージコンベヤ、フイルムから鋼板、金属板、建材ボード類など搬送物に合わせ選定できる品揃えをしています。

タイプ 総厚
[mm]
標準伸張
安定時張力
[N/mm幅]
表面 裏面 最小プーリ径
[mm]
摩擦係数
(表面)
標準製作
最大幅
[mm]
使用温度
範囲
[℃]
材質 形状 形状 フィンガ
継手
スカイパ
継手
WU-7DFT 0.8 0.6 高横剛性ポリエステル 帆布 帆布 15 25 0.2~0.3 1500 -20~+80
WU-12D 1.1 2 ポリエステル 帆布 帆布 40 40 0.2~0.3 1500
WU-4D-G 0.45 1 ポリエステル 帆布 帆布 15(R2) - 0.2~0.3 2000
WU-8D-G 1.0 2 ポリエステル 帆布 帆布 15 40 0.2~0.3 2000
GU-12D 1.1 2 ポリエステル 帆布 帆布 - 40 0.2~0.3 1500
GU-12D-G 1.25 2 ポリエステル 帆布 帆布 20 40 0.2~0.3 2000
GU-12DV 1.2 2 特殊ポリエステル 帆布 帆布 - 40 0.2~0.3 1800
WU-12DN 1.6 2 特殊ポリアミド 帆布 帆布 - 50 0.2~0.3 1000
KC 1.4 1.5 ポリアミド 帆布 帆布 - 50 0.2~0.3 1000
GU-16D-G 1.4 3 ポリエステル 帆布 帆布 50 60 0.3~0.4 2000
WU-16D-G 1.4 3 ポリエステル 帆布 帆布 30 60 0.2~0.3 2000
WU-18D 1.7 3 ポリエステル 帆布 帆布 - 70 0.2~0.3 1500
WU-19DK 1.35 4 ポリエステル 帆布 帆布 - 40 0.2~0.3 1500
WU-24D 2.4 3 ポリエステル 帆布 帆布 - 100 0.2~0.3 3000 -10~+80

食品一般

食品一般に使用される食品衛生法適合の白色のベルトです。表面形状につや消しの梨地タイプとつや消しされていない平滑タイプがあり表面の摩擦係数や風合いに違いがあります、搬送物により使い分けます。

タイプ 総厚
[mm]
標準伸張
安定時張力
[N/mm幅]
表面 裏面 最小プーリ径
[mm]
ナイフ
エッジ
標準製作
最大幅
[mm]
使用温度
範囲
[℃]
摩擦係数
(表面)
材質 形状 形状 フィンガ
継手
スカイパ
継手
WU-6A 0.7 0.6 ポリウレタン 梨地 帆布 15 20 R2 1500 -20~+80 0.4~0.5
WU-7ANL 0.9 0.6 ポリウレタン 梨地 帆布 15 20 R2 1500 0.4~0.5
WU-8A-G 1.2 2 ポリウレタン 平滑 帆布 15 40 - 2000 0.5~0.6
WU-12ANF-2 1.3 2 ポリウレタン 梨地 帆布 20 40 R5 1500 0.4~0.5
WU-12A-G 1.4 2 ポリウレタン 平滑 帆布 20 40 - 2000 0.5~0.6
WU-16A-G 1.5 3 ポリウレタン 平滑 帆布 30 60 - 2000 0.5~0.6
WU-12C 1.6 2 ポリウレタン 梨地 C目付 25 50 - 1500 0.4~0.5

一般コンベヤ

一般的なコンベヤに使用される緑色のベルトです。表面形状につや消しの梨地タイプとつや消しされていない平滑タイプ、軽い目付タイプ、PVC材質の鏡面タイプがあり表面の摩擦係数、風合いに違いがあり、搬送物により使い分けます。

タイプ 総厚
[mm]
標準伸張
安定時張力
[N/mm幅]
表面 裏面 最小プーリ径
[mm]
ナイフ
エッジ
標準製作
最大幅
[mm]
使用温度
範囲
[℃]
摩擦係数
(表面)
材質 形状 形状 フィンガ
継手
スカイパ
継手
GU-6A 0.7 0.6 ポリウレタン 梨地 帆布 15 20 R2 1500 -20~+80 0.4~0.5
GU-7ANL 0.9 0.6 ポリウレタン 梨地 帆布 15 20 R2 1500 0.4~0.5
GU-9A 1.1 1.5 ポリウレタン 梨地 帆布 20 40 R5 1000 0.4~0.5
GU-12A 1.3 2 ポリウレタン 梨地 帆布 20 40 R5 1500 0.4~0.5
GU-12A-G 1.4 2 ポリウレタン 平滑 帆布 20 40 - 2000 0.5~0.6
GU-14A 1.7 2 ポリウレタン 梨地 帆布 20 40 R5 3000 0.5~0.6
GU-14ANL 1.6 2 ポリウレタン 梨地 帆布 40 40 - 3000 0.6~0.7
GUM-7ANL 1.15 0.6 ポリウレタン M目付 帆布 15 20 R2 1500 0.4~0.5
GUM-9A 1.2 1.5 ポリウレタン M目付 帆布 20 40 R5 1000 0.4~0.5
BC-7A 1.0 0.6 PVC 鏡面 帆布 20 30 - 1000 -5~+70 0.7~0.8
VC-12A 1.6 2 PVC 鏡面 帆布 30 50 - 1500 0.6~0.7
CC-12ALS 1.6 2 PVC 鏡面 帆布 30 50 - 1500 0.6~0.7

一般重量物コンベヤベルト

鋼板や建材ボード、合板、段ボールなど、重量がある搬送物で 耐カット性、耐摩耗性、クッション性などが求められる場合、広幅で使用されるなど剛性の高いコンベヤベルトです。張力が高いベルトで、厚みが厚く、心体プライ数が複数なので安全値に余裕を持たせて使う用途に適しています。

タイプ 総厚
[mm]
標準伸張
安定時張力
[N/mm幅]
表面 裏面 最小プーリ径
[mm]
心体
プライ数
標準製作
最大幅
[mm]
使用温度
範囲
[℃]
摩擦係数
(表面)
材質 形状 形状 フィンガ
継手
スカイパ
継手
GU-16A-G 1.5 3 ポリウレタン 平滑 帆布 30 70 2 2000 -20~+80 0.5~0.6
GU-18A 1.9 3 ポリウレタン 梨地 帆布 40 80 3 1500 0.4~0.5
WU-18A 1.9 3 ポリウレタン 梨地 帆布 40 80 3 1500 0.4~0.5
WU-18A-G 2.1 3 ポリウレタン 平滑 帆布 60 70 3 2000 0.5~0.6
GU-20AK 3.1 3.5 ポリウレタン 梨地 帆布 50 100
(ステップ
継手)
2 1000 0.4~0.5
GU-21A 2.5 3 ポリウレタン 梨地 帆布 60 120 3 3000 -10~+80 0.5~0.6
GU-24A-G 2.3 4 ポリウレタン 平滑 帆布 70 100 3 2000 -20~+80 0.5~0.6
WU-24A 2.5 4 ポリウレタン 梨地 帆布 80 150 4 1500 0.4~0.5
GUC-24AK 2.8 4 ポリウレタン C目付 帆布 80 150 4 1800 -20~+80 0.4~0.5
BC-20A 2.8 3 PVC 平滑 帆布 50 80 2 3000 -5~+70 0.7~0.8
BC-22A 3.8 3 PVC 平滑 帆布 60 100 2 3000 0.7~0.8
BC-30AOR-3 4.9 4.5 耐油性PVC 平滑 帆布 100 150 3 2000 0.7~0.8
VMT-20A 2.7 3 PVC MT目付 帆布 50 80 2 3000 0.6~0.7
DCMT-30AR 5.1 4.5 PVC MT目付 帆布 100 150 3 ※1)
2000
0.6~0.7
CC-20AK 2.8 3 PVC 鏡面 帆布 50 80 2 ※1)
2000
0.7~0.8
EC-20CK 4.4 3 PVC 鏡面 SQPR目付 100 80 2 3000 0.7~0.8
GL-8A-1.5 1.5 2.0 NBR 布目付 帆布 25 - 2 470 -20~+60 0.6~0.7
GH-15Z 1.6 3 布目付 帆布 - 30 2 960 0.6~0.7
GH-20Z 2.1 3 布目付 帆布 - 40 2 960 0.6~0.7
GH-30Z 3.0 7.5 布目付 帆布 - 100 3 960 0.6~0.7
LBEF-12DK 5.5 5 ポリエステル 不織布 不織布 - 100 1 1600 -20~+80 0.3~0.4

その他

タイプ 総厚
[mm]
標準伸張
安定時張力
[N/mm幅]
表面 裏面 最小プーリ径
[mm]
摩擦係数
(表面)
標準製作
最大幅
[mm]
使用温度
範囲
[℃]
用途
材質 形状 形状 フィンガ
継手
スカイパ
継手
GHS-15H-2 2.3 3 シリコーン 平滑 帆布 - 60 約0.7 500 -20~+60 衛生用品専用
GU-3AK 0.6 0.3 ポリウレタン 梨地 帆布 15 20 0.4~0.5 1000 -20~+80 スカートベルト

一般物流ベルト

物流配送センター、自動倉庫など物流機器に使用されるベルトです。直線水平搬送部には、汎用タイプのベルトが使われます。高速化にともないベルトの走行音を抑えるために、裏面帆布に低騒音帆布を用いたベルトもラインナップされています。傾斜部にはベルト表面形状が縦溝、ラフトップなどグリップ力の高いタイプが用いられます。またマージコンベヤなどベルト表面に滑り性が求められる場合は表面帆布タイプが使用されます。

タイプ 総厚
[mm]
標準伸張
安定時張力
[N/mm幅]
表面 裏面 最小
プーリ径
[mm]
摩擦係数
(表面)
標準製作
最大幅
[mm]
用途
材質 形状 形状 フィンガ
継手
GU-14A 1.7 2 ポリウレタン 梨地 帆布 20 0.5~0.6 3000 水平搬送部
GU-14ANL 1.6 2 ポリウレタン 梨地 低騒音
帆布
40 0.5~0.6 3000
GU-16A-G 1.5 3 ポリウレタン 平滑 帆布 30 0.5~0.6 2000
MGC-14A 2.1 2 PVC 鏡面 低騒音
帆布
30 0.7~0.8 3000
BLC-14AFR3 2.2 2 PVC 平滑 低騒音
帆布
30 0.5~0.6 3000 水平搬送
難燃性
BLRB-14AFR3 3.0 2 PVC 縦溝 低騒音
帆布
80 約1.0 2000 傾斜搬送
難燃性
GUSRB-14ANL 2.1 2 低硬度
ポリウレタン
縦溝目付 低騒音
帆布
40 約1.0 1500 傾斜
MGRB-14A 2.7 2 PVC 縦溝目付 低騒音
帆布
50 約1.0 2000
MGWT-12A 4.2 2 PVC WT目付 帆布 50 約1.0 2000
VRT-20A 6.0 3 PVC ラフトップ
目付
帆布 60 約1.0 2000
DGGP-16A 2.8 2 PVC GP目付 低騒音
帆布
60 約1.0 2000
GU-16D-G 1.4 3 ポリエステル帆布 帆布 帆布 50 0.3~0.4 2000 アキュームコンベヤ
マージコンベヤ
GU-12DS 1.0 2 特殊ポリエステル帆布 帆布 帆布 40※ 0.2~0.3 1500
WU-24D 2.4 3 ポリエステル帆布 帆布 帆布 100※ 0.2~0.3 3000
BC-14D 1.8 3 ポリエステル帆布 帆布 低騒音
帆布
50 0.3~0.4 3000
GU-12DV 1.2 2 特殊ポリエステル帆布 帆布 帆布 40※ 0.2~0.3 1800 ダイバー式
ベルトソーター

ベルトオンローラーベルト
(ポリスプリント、エラスティックタイプ)

MDR(Motorized Drive Roller)を使用した機長の短いコントベヤユニットです。ユニットをいくつかつなげて用いるため、テンション機構のスペースがなく、ベルトを軸間固定で利用するため、伸縮性のあるエラスティックタイプのベルトが使用されます。ベルト表面には要求に応じて、摩擦力が高いもの、搬送物を傷つけにくい材質が求められます。

ベルト
タイプ
総厚
[mm]
標準
取付
伸張

[%]
緩和後
張力
[N/mm]
表面カバー材 裏面カバー材 最小プーリ径
[mm]
摩擦係数
(表面/裏面)
標準
製作
最大

[mm]
用途、特長
材質/色 形状 材質/色 形状 順曲げ 逆曲げ
TA12-BK 1.2 2.0 0.2 ポリウ
レタン
タフタ
目付
透明
※色
調黒

導電
樹脂

粗目付

0.3~0.4

25 25

0.5~0.6

(対紙類)

0.3~0.4

(対鉄系)

1000

BOR 水平部

表面透明樹脂採用でクリーン搬送

TA12 1.2 2.0 0.2 ポリウ
レタン
タフタ
目付

導電
樹脂

粗目付

0.3~0.4

25 25

0.5~0.6

(対紙類)

0.3~0.4

(対鉄系)

1000

BOR 水平部

TC 1.4 2.0 0.3 ポリウ
レタン
タフタ
目付

導電
樹脂

粗目付

0.3~0.4

40 40

0.5~0.6

(対紙類)

0.3~0.4

(対鉄系)

1000

BOR 水平部

SNTC-RB20B 2.0 2.0 0.3

低硬度

ポリウ
レタン

縦溝
目付

ポリウレタン

タフタ目付

0.4~0.5

25 25

約1.0

(対紙類)

0.4~0.5

(対鉄系)

1030

BOR 傾斜部

高グリップ縦溝目付で急起動停止に対応

SNTC-RB22A 2.25 2.0 0.3

低硬度

ポリウ
レタン

縦溝
目付

ニット

ニット

0.1~0.2

25 25

約1.0

(対紙類)

0.1~0.2

(対鉄系)

1030

BOR 傾斜部

高グリップ縦溝目付で急起動停止に対応
テーブル支持に使用可能

※標準伸張率2%
お問い合わせ phone print mail_outline
