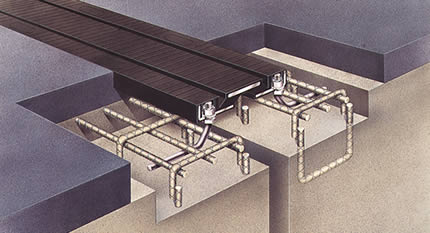

トランスフレックスジョイント
特長
- ゴムのせん断変形により橋軸方向、橋軸直角方向、段差にも追従できます。
- 施工は簡単で桁の切り欠き寸法等柔軟に対応できます。
- 製品の定尺は１８００ｍｍ（９００ｍｍ）であるため、部分的に本体の取替えができます。（TF-Sを除く）
- 除雪グレーダーにも、対応可能ですので、ご相談ください。
仕様
| タイプ | 常時伸縮量 | 地震時伸縮量 | 標準床版遊間 | 適用 最大床版遊間 （最低温度時） | 地震時適用 最大床版遊間 （地震時） | ||
| 橋軸方向 | 橋軸直角方向 | 橋軸方向 | 橋軸直角方向 | ||||
| TF-S | ±17.5 | ±8.75 | - | - | 35 | 52.5 | - |
| No.35 | ±17.5 | ±8.75 | +45,-35 | ±102 | 35 | 52.5 | 80 |
| No.45 | ±22.5 | ±11.25 | +55,-45 | ±112 | 45 | 67.5 | 100 |
| No.50 | ±25 | ±12.5 | +50,-50 | ±116 | 50 | 75 | 100 |
| No.60 | ±30 | ±15 | +60,-70 | ±125 | 70 | 100 | 130 |
| No.70 | ±35 | ±17.5 | +65,-85 | ±136 | 85 | 120 | 150 |
| No.80 | ±40 | ±20 | +65,-100 | ±146 | 100 | 140 | 165 |
| No.100 | ±50 | ±25 | +110,-120 | ±164 | 120 | 170 | 230 |
| No.160 | ±80 | ±40 | +148,-80 | ±280 | 120 | 200 | 268 |
| No.230 | ±115 | ±57.5 | +195,-115 | ±375 | 160 | 275 | 355 |
| No.330 | ±165 | ±82.5 | +275,-165 | ±225 | 215 | 380 | 490 |
単位：（mm）
切り欠き寸法(標準遊時間)
| タイプ | 標準寸法 | 標準床版遊間 | |
| 切り欠き幅 | 切り欠き深さ | ||
| TF-S | 192.5 | 100 | 35 |
| No.35 | 310 | 150 | 35 |
| No.45 | 320 | 150 | 45 |
| No.50 | 330 | 150 | 50 |
| No.60 | 350 | 150 | 70 |
| No.70 | 360 | 150 | 85 |
| No.80 | 390 | 160 | 100 |
| No.100 | 445 | 180 | 120 |
| No.160 | 546 | 200 | 120 |
| No.230 | 610.5 | 250 | 160 |
| No.330 | 738 | 300 | 215 |
※標準遊間時の寸法になりますので、遊間が異なる場合や条件に合致しない場合は別途お問合せ願います。
