SP・CWジョイント

SP・CWジョイント

特長

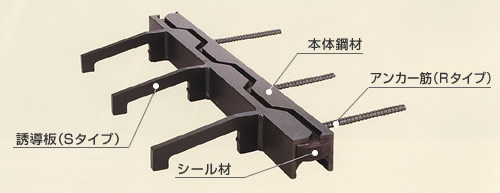

  • 本体構造が鋼製のため耐久性に優れます。
  • 製品の定尺は1800mmで小型、軽量なため施工性は極めて良好です。
  • 伸縮性に富んだ弾性シール材を使用することで、高い止水性と防音性を確保しています。
  • Sタイプは誘導板により除雪時のグレーダーから本体を守ります。

仕様

タイプ 常時伸縮量 地震時伸縮量 標準床版遊間 適用
最大床版遊間
(最低温度時)
地震時適用
最大床版遊間
(地震時)
橋軸
方向
橋軸直角
方向
橋軸
方向
橋軸直角
方向
SP20N(S) ±10 ±10 ±15 ±15 68 78 83
SP30N(S) ±15 ±15 ±20 ±20 75 90 95
SP50N(S) ±25 ±25 ±30 ±30 111 136 141
SP70N(S) ±35 ±35 ±40 ±40 141 176 181
SP80N(S) ±40 ±40 ±45 ±45 154 194 199
SP100N(S) ±50 ±55 209 256 261
CW20R(S) ±10 ±10 ±15 ±15 68 78 83
CW30R(S) ±15 ±15 ±20 ±20 75 90 95
CW40R(S) ±20 ±20 ±25 ±25 98 118 123
CW50R(S) ±25 ±25 ±30 ±30 113 138 143
CW60R(S) ±30 ±30 ±35 ±35 128 158 163

※別途お問い合わせください。

単位:(mm)

切り欠き寸法(標準遊時間)

タイプ 標準寸法 標準床版遊間
切り欠き幅 切り欠き深さ
SP20N(S) 300 120 68
SP30N(S) 300 120 75
SP50N(S) 300 125 111
SP70N(S) 305 140 141
SP80N(S) 307 140 154
SP100N(S) 350 185 209
CW20R(S) 300 120 68
CW30R(S) 300 120 75
CW40R(S) 300 150 98
CW50R(S) 300 150 113
CW60R(S) 300 150 128

※標準遊間時の寸法になりますので、遊間が異なる場合や条件に合致しない場合は別途お問合せ願います。
