ワンダーフレックスジョイント

ワンダーフレックスジョイント

特長

  • ゴムのせん断変形により橋軸方向、橋軸直角方向、段差にも追従できます。
  • 施工は簡単で桁の切り欠き寸法等柔軟に対応できます。
  • 製品の定尺は1800mm(1200mm)であるため、部分的に本体の取替えができます。

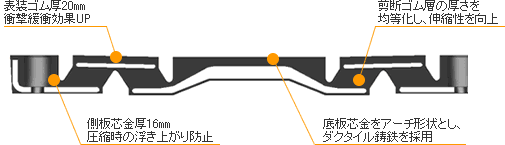

  • 新考案の断面形状により、圧縮時の製品浮き上がりを防止します。厚みをました表装ゴム層遊間部の衝撃緩衝ゴム、吸音材、止水ゴムの併用により、大幅に走行音の低減ができます。
  • 除雪グレーダーにも、対応可能ですので、ご相談ください。

仕様

タイプ 常時伸縮量 地震時伸縮量 標準床版遊間 適用 最大床版遊間
(最低温度時)
地震時適用
最大床版遊間
(地震時)
橋軸方向 橋軸直角方向 橋軸方向 橋軸直角方向
WF200-120 ±60 ±30 +120,-80 ±80 200 260 320
WF300-200 ±100 ±50 +200,-120 ±120 300 400 500
WF400-280 ±140 ±70 +205,-170 ±150 400 540 605

単位:(mm)

切り欠き寸法(標準遊時間)

タイプ 標準寸法 標準床版遊間
切り欠き幅 切り欠き深さ
WF200-120 547 210 200
WF300-200 650 250 300
WF400-280 670 300 400

※標準遊間時の寸法になりますので、遊間が異なる場合や条件に合致しない場合は別途お問合せ願います。
