フィンガーフレックスジョイント

特徴

  • 鋼製フィンガー型伸縮装置で材質としてSM490Aを採用
  • 止水材として乾式止水材(寒冷仕様バリアレックスC 同等品)を採用
  • 定尺1.8mでありながら、工場にて乾式止水材を搭載した状態で出荷
  • アンカープレートは誘導板を兼用する形状を採用(S型)

製品構成

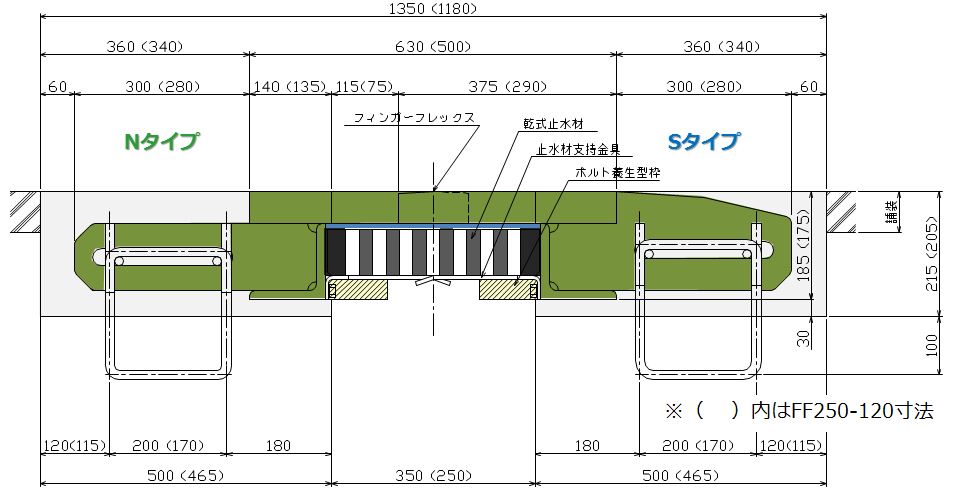

標準施工断面

適応範囲

製品タイプ 仕様 標準遊間 常時伸縮量 地震時移動量
FF350-200NNEW! 標準地域 350 200 (±100) -115, +100
FF350-200S 寒冷地域(誘導板付)
FF250-120NNEW! 標準地域 250 120 (±60) -75, +60
FF250-120S 寒冷地域(誘導板付)

止水構造と継手構造の伸縮疲労・止水性確認

  • NEXCO試験法 438に基づく、伸縮装置の止水材及びその継手部の評価
  • 試験体 :FFジョイント乾式止水材止水構造 (伸縮量 200㎜)
  • 試験機関:社団法人日本建設機械化協会 施工技術総合研究所

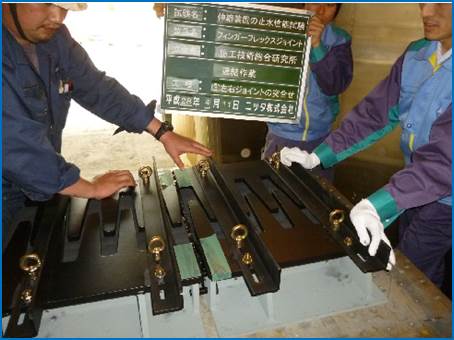

  • 継手状況

    継手状況

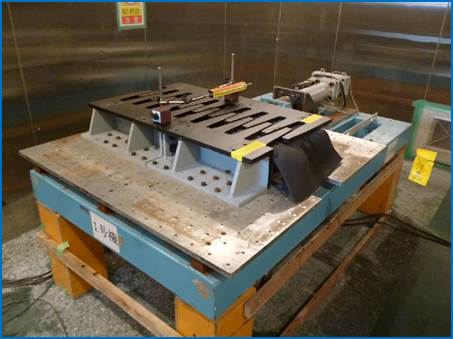

  • 試験状況

    試験状況

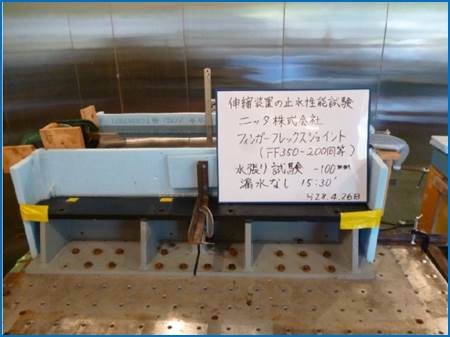

  • 水張り試験状況

    水張り試験状況

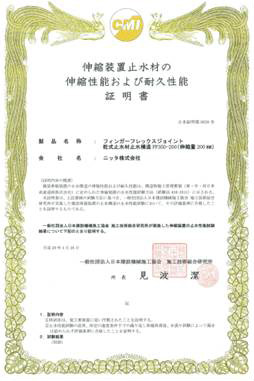

フィンガーフレックス賞状

順序 試験項目 試験温度 繰返し回数 伸縮量 合否
1 連続疲労試験 15±5℃ 11000回 200mm×15/40 ≒ 76mm 止水構造の変状無し
2 圧縮試験 40℃以上 30回 100mm(圧縮) 止水構造の変状無し
3 引張試験 -10℃以下 30回 100mm(引張) 止水構造の変状無し
4 水張り試験 任意 - 100mm(引張) 24h後の漏水なし
