SC-I(スパイラルカーブコンベヤ)

構造図

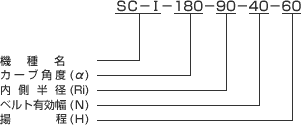

SC-Ⅰ

特長

  • 螺旋状に搬送する為、大きなスペースがいりません。
  • 走行時の騒音が小さいコンベヤです。
  • 動力損失が少ないので、電力の節減ができます。
  • 低速から高速まで、広い速度範囲で使用できます。
  • ベルトの耐久性に優れ、その他部品の保守管理の手間がかかりません。
  • 当社のカーブコンベヤ・ダコレスコンベヤとの組み合わせで狭いスペースを有効に利用できます。

仕様

本 体 カーブ角度α(度) 90 180
内側半径Ri(㎜) 900
ベルト有効幅N(㎜) 400 600 400 600
揚程H(㎜) 450 450 600 600
中央半径Rm(㎜) 1100 1200 1100 1200
ベルト中央部の傾斜角度 15 10
搬送用ベルト ニッタ NLG 2プライ カーブベルト一覧よりお選び下さい。
本体塗装色 ホワイト
性 能 最大搬送重量 上り245N/台 下り490N/台 上り294N/台 下り588N/台
ベルト中央速度(m/min) MAX80(定速)
使用環境 0℃~40℃の屋内。直射日光・粉塵・水・薬液は避けて下さい。
原動機 モータ 電源 三相200V 0.4kw~1.5kw
  • 上記以外の仕様につきましては弊社までお問い合わせ下さい。

本製品の仕様は、改良などにより予告なしに変更することがあります。
