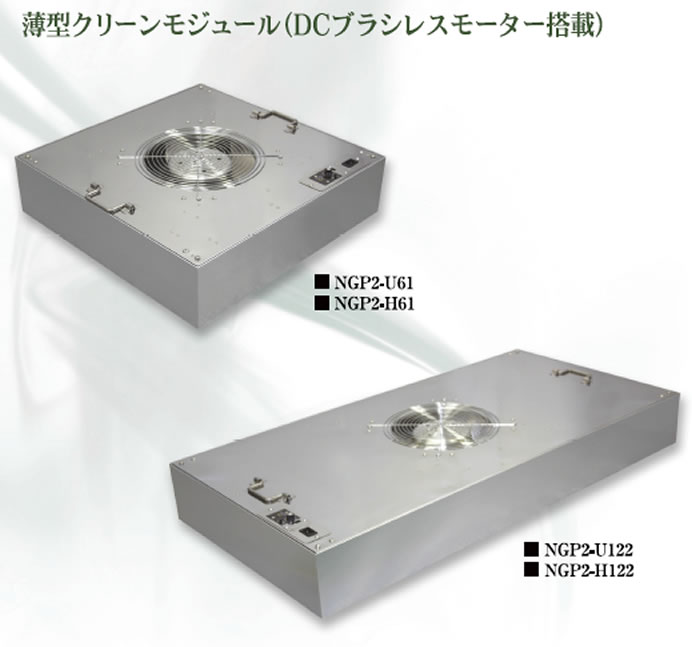

薄型クリーンモジュール GIGAPACシリーズ
特長
- 独自の技術で省エネを実現
専用IC搭載の小型コントローラを内蔵した独自のDCブラシレスモーターで、大幅な省エネを実現 - 薄型・軽量のファンを開発
超薄型ファンの開発により高さ15ｃｍを可能とし、薄型・軽量化を実現 - 安全・安心な標準設計
安全対策として吸い込み口に、インレットカバーを標準装備しています - 簡単操作・通信対応
一般コンセント電源AC100Vで運転できます。通信機能により複数のユニットの遠隔操作が可能です
外形寸法図
仕様
| 型式 | NGP2-U30 | NGP2-U40 | NGP2-U50 | NGP2-□61 | NGP2-□122 |
| A | 300 | 400 | 500 | 610 | 610 |
| B | 300 | 400 | 500 | 610 | 1220 |
| X | 270 | 370 | 470 | 580 | 580 |
| Y | 270 | 370 | 470 | 580 | 1190 |
※□ U:ULPA H:HEPA
| 型式 | NGP2-U30 | NGP2-U40 | NGP2-U50 | NGP2-U61 | NGP2-U122 | NGP2-H61 | NGP2-H122 | |
| フィルタ | ULPA | ULPA | ULPA | ULPA | ULPA | HEPA | HEPA | |
| 集塵効率 | 99.999％/0.1~0.2μm | |||||||
| 寸法 【mm】 |
D | 300 | 400 | 500 | 610 | 610 | 610 | 610 |
| W | 300 | 400 | 500 | 610 | 1220 | 610 | 1220 | |
| H | 150 | 150 | 150 | 150 | 150 | 150 | 150 | |
| 電源 | 単相 100V 50/60Hz（電源ケーブル：付属品） | |||||||
| 電動機 | DCブラシレス 87W | DCブラシレス 100W | ||||||
| 風量 【m3/min】 |
0.6~2.2 | 0.8~4.1 | 2.7~6.6 | 3.7~10.4 | 6.9~16.6 | 5.0~12.0 | 8.3~16.6 | |
| 風速 【m/s】 |
0.1~0.5 | 0.1~0.5 | 0.2~0.5 | 0.2~0.5 | 0.2~0.4 | 0.2~0.6 | 0.2~0.4 | |
| 消費電力 【W】 |
6~24 | 6~37 | 21~63 | 21~87 | 23~103 | 22~68 | 23~76 | |
| 騒音 【db(A)】 |
44~50 | 43~55 | 47~55 | 46~58 | 46~59 | 46~51 | 52~57 | |
| 材質 | 側面部：アルミ、インレット部：SUS | |||||||
| 質量 【kg】 |
5 | 0.64 | 11.5 | 13.5 | 20.5 | 13.5 | 20.5 | |
| オプション | プレフィルタ、床固定金具、吊り金具、異常信号出力ケーブル、差圧取出口 | |||||||
| － | 通信ケーブル | |||||||
※上記数値は、全て機外静圧0Paのものです。
※300x300、400x400、500x500サイズのHEPA仕様についてはお問合せください。
※通信ケーブルとリモートローラ（別売）によりユニット個別のON/OFFと風量調整が遠隔より可能になります。
（U30とU40には通信機能がありません）
