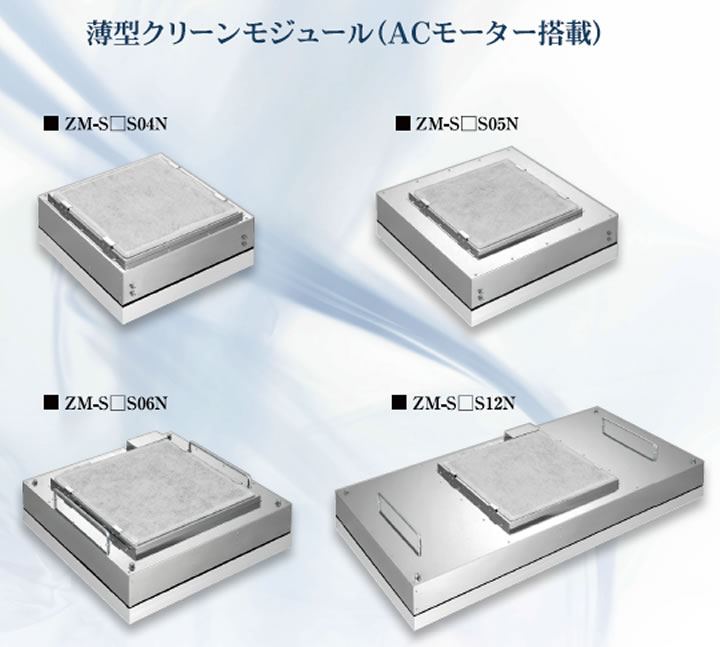

薄型クリーンモジュール ZMシリーズ
特長
- 低騒音と薄型化を実現
高効率ターボファンを搭載し、ユニット高さ最小168㎜を実現 - 豊富なバリエーション
標準機種は全7機種、運転電源は、単相100Vと3相200Ｖをご用意 - 使いやすい標準仕様
本体ケーシングはステンレス材を採用、プレフィルタ（不織布）を標準装備 - ULPAフィルタ対応
ご希望により各種ULPAフィルタも対応できます

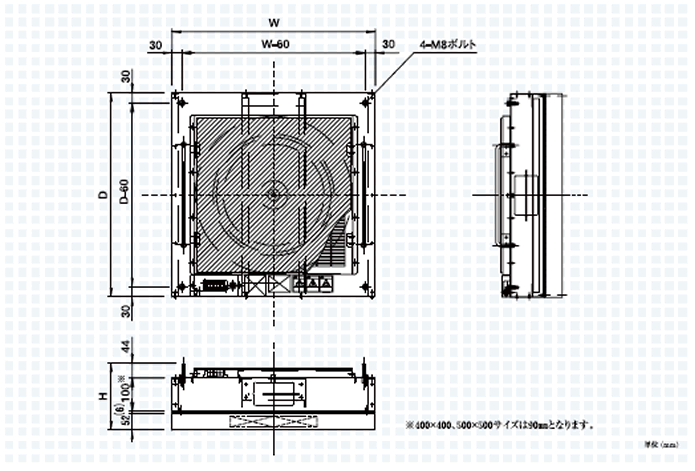

外形寸法図
仕様
| 型式 | ZM-S□S04N | ZM-S□S05N | ZM-S□S06N | ZM-S□S12N | ZM-T□S05N | ZM-T□S06N | ZM-T□S12N | ||||||||
| フィルタ | HEPA | ULPA | HEPA | ULPA | HEPA | ULPA | HEPA | ULPA | HEPA | ULPA | HEPA | ULPA | HEPA | ULPA | |
| 寸法 【mm】 |
D | 400 | 500 | 610 | 610 | 500 | 610 | 610 | |||||||
| W | 400 | 500 | 610 | 1220 | 500 | 610 | 1220 | ||||||||
| H | 168 | 168 | 202 | 202 | 168 | 202 | 202 | ||||||||
| 電源 | 単相 100V 50/60Hz | 3単相 200V 50/60Hz | |||||||||||||
| 電動機 | ACモーター 30W | ACモーター 50W | ACモーター 30W | ACモーター 60W | |||||||||||
| 風量 【m3/min】 |
50Hz | 4.1 | 3.4 | 5.7 | 4.8 | 10 | 8.3 | 13.7 | 12.2 | 6.2 | 5.3 | 10.9 | 9.2 | 15.6 | 14.2 |
| 60Hz | 4.4 | 3.8 | 6.5 | 5.5 | 10 | 8.2 | 13.8 | 12.7 | 6.7 | 5.7 | 11.2 | 9.4 | 15.9 | 14.2 | |
| 消費 電力 【W】 |
50Hz | 40 | 39 | 43 | 43 | 104 | 405 | 100 | 102 | 45 | 45 | 100 | 104 | 101 | 106 |
| 60Hz | 47 | 46 | 57 | 57 | 126 | 125 | 122 | 127 | 57 | 57 | 117 | 120 | 116 | 120 | |
| 騒音 【db(A)】 |
50Hz | 51 | 50.5 | 54 | 52.5 | 56 | 56 | 58.5 | 57 | 54 | 53 | 57.5 | 58 | 57.5 | 57 |
| 60Hz | 52.5 | 52 | 56 | 55 | 56 | 56 | 58.5 | 57.5 | 56.5 | 55.5 | 58 | 58 | 58 | 57 | |
| 本体材質 | アルミ（側面）+SUS（天板） | ||||||||||||||
| 質量【kg】 | 8.5 | 9.5 | 14.1 | 20.1 | 9.5 | 14.1 | 20.1 | ||||||||
※上記数値は、全て機外静圧0Paのものです。※上記数値は、全て機外静圧0Paのものです。
※騒音値は、暗室において、ユニット吹出面直下1mでの騒音値です。実際には取付金具、周囲環境（暗騒音、合成音、壁などの反射音）により記載値と異なります。
騒音を保証するものではありませんのでご参考データとしてください。
※質量はフィルタを含んだ質量となります。
