OUTGAS対策パネル型 低ボロン/低有機物/低有機物・低ボロン LB/LO/LL

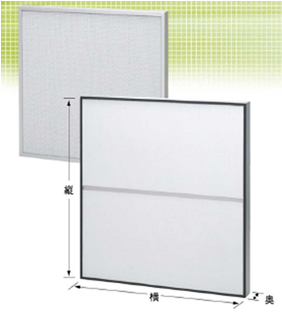

<エスプレッツTM>パネル型フィルタは、ガラス繊維ろ材を糸状セパレータを用いて折り込んだ超高性能エアフィルタです。 |
標準HEPA仕様
型 式 | 奥行寸法 注1 (mm) |
風速 (m/s) |
初期圧力損失 (Pa) |
捕集効率 (%) |
対象粒径 (μm) |
||
LB | 3502 | 52 | 0.5 | 120 | 99.99 | 0.3 | |
0.85 | 210 | 99.97 | |||||
3402 | 68 | 0.5 | 95 | 99.99 | |||
0.85 | 165 | 99.97 | |||||
3802 | 86 | 0.5 | 80 | 99.99 | |||
0.85 | 140 | 99.97 | |||||
LL・LO | 3501 | 52 | 0.5 | 140 | 99.99 | ||
0.85 | 250 | 99.99 | |||||
3401 | 68 | 0.5 | 110 | 99.99 | |||
0.85 | 200 | 99.99 | |||||
3801 | 86 | 0.5 | 90 | 99.99 | |||
0.85 | 160 | 99.99 |
注1:奥行寸法にガスケット厚みは含みません。
標準ULPA仕様
型 式 | 奥行寸法 注1 (mm) |
風速 (m/s) |
初期圧力損失 (Pa) |
捕集効率 (%) |
対象粒径 (μm) |
||
LB | 3542 | 52 | 0.5 | 170 | 99.999(5N) | 0.1~0.2 | |
3442 | 68 | 0.5 | 135 | 99.999(5N) | |||
3842 | 86 | 0.5 | 110 | 99.999(5N) | |||
0.85 | 190 | 99.999(5N) | |||||
LL・LO | 3541 | 52 | 0.5 | 200 | 99.999(5N) | ||
3441 | 68 | 0.5 | 145 | 99.9995(5N5) | |||
0.85 | 250 | 99.999(5N) | |||||
3841 | 86 | 0.5 | 125 | 99.9995(5N5) | |||
0.85 | 215 | 99.999(5N) |
注1:奥行寸法にガスケット厚みは含みません。

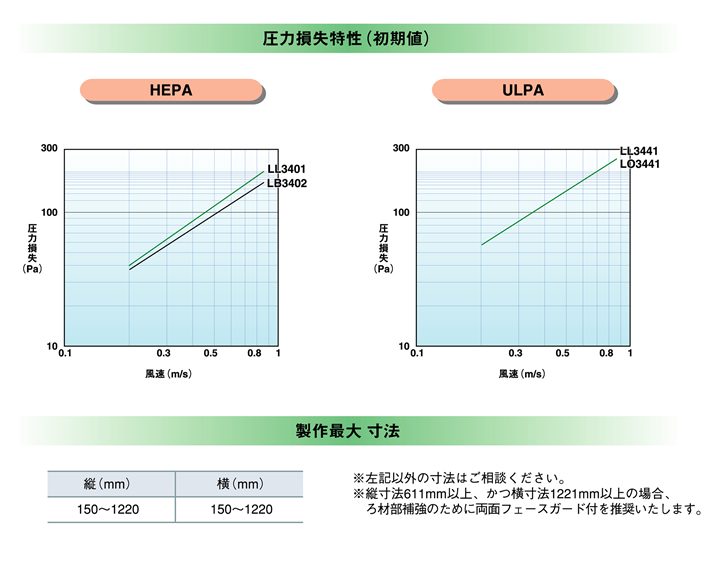

処理風量の計算方法(標準仕様の場合)
Q=風速(m/s)X(縦-28mm)X(横-28mm)X60X10-6〔m3/min〕
※小数点第2位以下を切り捨てとします。
風量早見表
縦寸法 (mm) |
横寸法 (mm) |
風速注2 | ||
0.85m/s | 0.5m/s | 0.35m/s | ||
305 | 305 | 3.9 | 2.3 | 1.6 |
610 | 305 | 8.2 | 4.8 | 3.3 |
610 | 610 | 17.2 | 10.1 | 7.1 |
610 | 760 | 21.7 | 12.7 | 8.9 |
610 | 915 | 26.3 | 15.4 | 10.8 |
610 | 1220 | 35.3 | 20.8 | 14.5 |
(単位:m3/min)
注2:枠の仕様により風速(風量)が変更となる場合があります。
標準材質・使用条件
型式 | LB | LL | LO | ||||||
標準材質 | ろ材 | 低ボロングラスペーパ | 低有機物・低ボロングラスペーパ | グラスペーパ | |||||
外枠 | 押出アルミニウム(アルマイト) | ||||||||
フェースガード | アルミニウムラスアミ(上下流) | ||||||||
密封剤 | ウレタン樹脂 | 低有機物仕様ウレタン樹脂 | |||||||
ガスケット | EPDMスポンジ | ||||||||
使用条件 | 使用最高温度 | 80℃以下 | |||||||
使用瞬間最高湿度 | <100%RH(結露無きこと) |
