標準ULPA/低圧損ULPA 3x41/3x42
注:□部の型式はフィルタ厚みにより異なります。

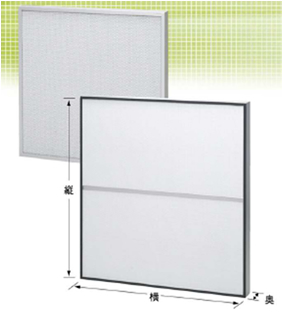

<エスプレッツTM>パネル型フィルタは、ガラス繊維ろ材を糸状セパレータを用いて折り込んだ低圧力損失ULPAフィルタです。 |
標準ULPA仕様
型 式 | 奥行寸法 注1 (mm) |
風速 (m/s) |
初期圧力損失 (Pa) |
捕集効率 (%) |
対象粒径 (μm) |
||
3541 | 52 | 0.5 | 200 | 99.999(5N) | 0.1~0.2 | ||
3441 | 68 | 0.5 | 145 | 99.9999(6N) | |||
0.85 | 250 | 99.999(5N) | |||||
3841 | 86 | 0.5 | 130 | 99.9999(6N) | |||
0.85 | 220 | 99.999(5N) | |||||
3941 | 100 | 0.5 | 110 | 99.9999(6N) | |||
0.85 | 190 | 99.999(5N) |
注1:奥行寸法にガスケット厚みは含みません。
低圧力損失ULPA仕様
型 式 | 奥行寸法 注1 (mm) |
風速 (m/s) |
初期圧力損失 (Pa) |
捕集効率 (%) |
対象粒径 (μm) |
||
3542 | 52 | 0.5 | 170 | 99.999(5N) | 0.1~0.2 | ||
3442 | 68 | 0.5 | 130 | 99.999(5N) | |||
0.85 | 210 | 99.999(5N) | |||||
3842 | 86 | 0.5 | 110 | 99.999(5N) | |||
0.85 | 185 | 99.999(5N) | |||||
3942 | 100 | 0.5 | 95 | 99.999(5N) | |||
0.85 | 160 | 99.999(5N) |
注1:奥行寸法にガスケット厚みは含みません。
処理風量の計算方法(標準仕様の場合)
Q=風速(m/s)X(縦-28mm)X(横-28mm)X60X10-6〔m3/min〕
※小数点第2位以下を切り捨てとします。
風量早見表
縦寸法 (mm) |
横寸法 (mm) |
風速注2 | ||
0.85m/s | 0.5m/s | 0.35m/s | ||
305 | 305 | 3.9 | 2.3 | 1.6 |
610 | 305 | 8.2 | 4.8 | 3.3 |
610 | 610 | 17.2 | 10.1 | 7.1 |
610 | 760 | 21.7 | 12.7 | 8.9 |
610 | 915 | 26.3 | 15.4 | 10.8 |
610 | 1220 | 35.3 | 20.8 | 14.5 |
(単位:m3/min)
注2:枠の仕様により風速(風量)が変更となる場合があります。
標準材質・使用条件
型式 | 3x41 | 3x42 | |||||
標準材質 | ろ材 | グラスペーパ | |||||
外枠 | 押出アルミニウム(アルマイト) | ||||||
フェースガード | アルミニウムラスアミ | ||||||
密封剤 | ウレタン樹脂 | ||||||
ガスケット | EPDMスポンジ | ||||||
使用条件 | 使用最高温度 | 80℃以下 | |||||
使用瞬間最高湿度 | <100%RH(結露無きこと) |
