中高性能フィルタケーシング
サイドアクセスタイプ（標準フィルタ取付ケーシング）
 |
|

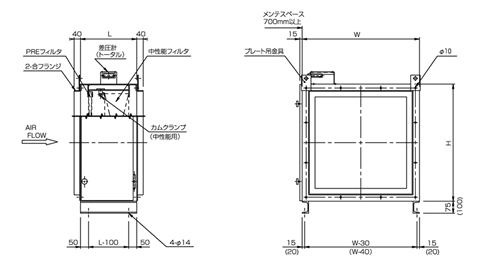

定格風量・寸法
| 型 式 | 定格風量 （m3/min） |
外形寸法 | ||||||
| Ｈ（mm) | Ｗ（mm) | Ｌ（mm) | ||||||
| 1X1PM-NS | 56 | 730 | 730 | 350 | ||||
| 1X2PM-NS | 112 | 730 | 1340 | 350 | ||||
| 1X3PM-NS | 168 | 730 | 1950 | 350 | ||||
| 2X2PM-NS | 224 | 1390 | 1340 | 350 | ||||
| 2X3PM-NS | 336 | 1390 | 1950 | 350 | ||||
仕様
（例） １Ｘ1ＰＭ―ＮＳの場合
- ケーシング
| 材 質 | 鋼板製1.2～2.3t | |
| 塗 装 | 屋内型 樹脂焼付塗 | |
| 屋外型 ポリエステル | ||
- プレフィルタ
| 型 式 | NT-20F (RM/600) 61 |
| 定格風量 | 56m3/min |
| 捕集効率 | 82% ASHRAE質量法 |
| 圧力損失 | 初期 92Pa 最終 200 |
- 中高性能フィルタ
| 型 式 | EP-90-F 610X610X1 |
| 定格風量 | 56m3/min |
| 捕集効率 | 90% JIS平均比色法 |
| 圧力損失 | 初期 80Pa 最終 300 |
標準仕様
| フィルタ 交換方法 |
横引き出し方式 |
| フィルタ クランプ方法 |
特殊カムクランプ方式 （メインフィルタEPシリーズのみ） |
| 外板 | 鋼板製1.2t （扉1.6t） |
| オプション | 差圧計、合フランジ |
取り扱い上のご注意
１．フィルタの取付、取り外し及び、ろ材交換作業時には、フレーム端部のエッジで手を切らない様に手袋を着用して下さい。
２．エア方向を逆に使用する場合は、特殊仕様となりますのでご相談下さい。
３．塩害防止用に使用する場合はご相談下さい。
４．フィルタ及び、ろ材パックは、雨水などのかからない場所に保管して下さい。
５．ろ材パックを傷つけたり、汚したりしないように注意して下さい。
６．外枠に変形や腐食などが発生した場合は交換して下さい。交換用外枠は仕様の「交換外枠品番」をご参照下さい。
７．ろ材パックの効率は、添付されたシールに明記されています。
※詳細は、ニッタフィルタケーシング総合カタログをご参照下さい。
