リップシール

多機能・高速化が年々進展する工作機械・産業機械の板金カバー摺動部のシール性能向上のために開発されたワイパー「リップシール」は、摺動面に対する追従性が際立って良く、かき取り効果にすぐれます。

卓越したシール性能
板金摺動面に多少の曲面があっても確実にフィットし、わずかな切粉も逃しません。またクーラントなどの漏れもなく、伝導・電装部を保護します。
長期間安定したシール性
従来、ゴム板をカットして装着されていたため、リップ部のめくれや接触面の不均一による漏れが生じていました。リップシールはこの点を大幅に改善。画期的なシール効果で、長期間安定したシール性を発揮します。
すぐれた耐油性・耐摩耗性
耐油性・耐摩耗性にすぐれた合成ゴムを採用。ゴムリップ面は長期間、板金摺動面に対してつねに均一な押付状態を保持します。
LP-25(LP-10) LP-22ST LP-21SS(LP-16SS)
LP-25(LP-10) LP-22ST〈穴加工例〉 LP-21SS(LP-16SS)〈穴加工例〉
タイプ 断面形状 (LP-10) (LP-25) 断面形状 (LP-22ST) (LP-22ST-1200) 断面形状 (LP-16SS) (LP-16SS-1200) (LP-21SS) (LP-21SS-1200)
LP

寸法表

タイプ 品番 全長(mm) ※1 W(mm) B(mm) L(mm) T(mm) P(mm) 推奨押付け代 (mm)
LP LP-10 300 12.2 3.8 8.2 2 5 1
LP-25 1030 31.5 7.7 25 2 10 2
LP-22ST 600 28.5 11.3 18.5 3 13 3
LP-22ST-1200 1,200 28.5 11.3 18.5 3 13 3
LP-16SS 700 27 16.4 13.5 3 20 3
LP-16SS-1200 1,200 27 16.4 13.5 3 20 3
LP-21SS 700 32 16.4 17.5 3 20 3
LP-21SS-1200 1,200 32 16.4 17.5 3 20 3

※全長は公称値です。
※鋼板製補強板の表面は、黒染処理をしています。
※製品の仕様は改良などにより予告なしに変更することがあります。

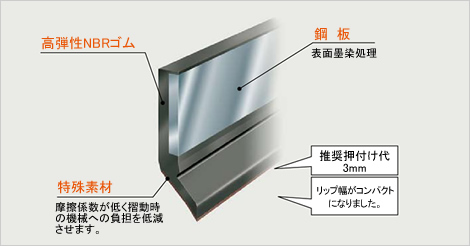

高速摺動対応型リップシール GW-LPV1

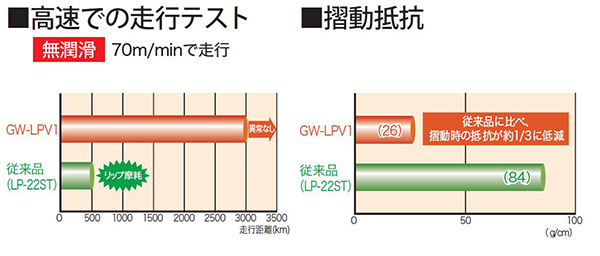

特長

タイプ 断面形状 (GW-LPV1)
GW

寸法表

タイプ 品番 全長(mm) W(mm) B(mm) L(mm) T(mm) P(mm) 推奨押付け代 (mm)
GW GW-LPV1 1000 30 9.5 18 3 14.2 3
※1. GWタイプは、定尺素材販売品ではありません。加工につきましては弊社にお問い合わせください。
※2. 製品の仕様は改良などにより予告なしに変更することがあります。
