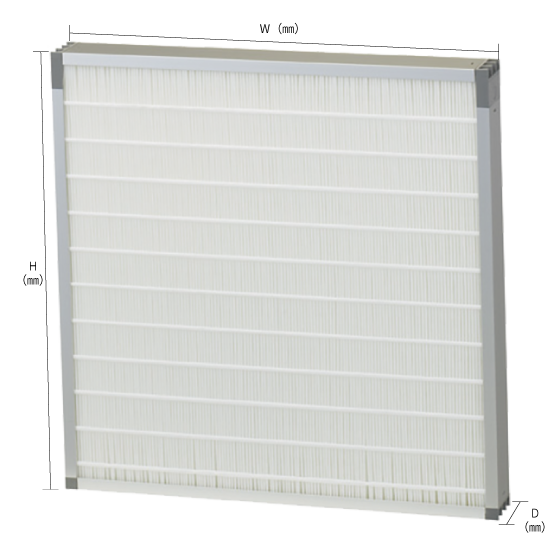

スマッシュエミレント™ AEシリーズコンパクトエアハン対応
厚さ（D）：65mm【コンパクトエアハン対応タイプ】エンボス構造技術により初期圧力損失を最大40%も低減し、長寿命化を実現するハイポテンシャル・フィルタです。
特徴
- エンボス仕様により低圧損を実現
- 最軽量•コンパクト
- ろ材交換型
- ろ材と枠の接着型にも対応

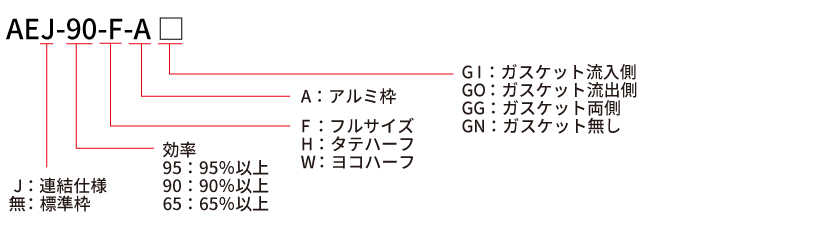

型式
標準仕様
| 型式 | 寸法 H×W×D(mm) |
定格風量 (㎡/min) |
初期 圧力損失 (Pa) |
最終 圧力損失 (Pa) |
捕集率(%) | 製品重量 [ろ材重量] (Kg) |
交換ろ材型番 | ||
|---|---|---|---|---|---|---|---|---|---|
| JIS B 9008 2019 | 旧JIS規格 (JIS B 9008 2011) |
JIS比色法 | |||||||
| AE-95-F | 610×610×65 | 56 | 118 | 300 | J-ePM1 55% |
0.4μm 80％ 0.7μm 90% |
95% | 2.5 [1.2] | A-95-F |
| AE-95-H | 610×305×65 | 28 | 1.6 [0.6] | A-95-H | |||||
| AE-95-W | 305×610×65 | 28 | 1.6 [0.6] | A-95-W | |||||
| AE-90-F | 610×610×65 | 56 | 85 | 300 | J-ePM2.5 50% |
0.4μm 70% 0.7μm 80% |
90% | 2.5 [1.2] | A-90-F |
| AE-90-H | 610×305×65 | 28 | 1.6 [0.6] | A-90-H | |||||
| AE-90-W | 305×610×65 | 28 | 1.6 [0.6] | A-90-W | |||||
| AE-65-F | 610×610×65 | 56 | 85 | 300 | J-ePM10 50% |
0.4μm 40％ 0.7μm 50％ |
65% | 2.5 [1.2] | A-65-F |
| AE-65-H | 610×305×65 | 28 | 1.6 [0.6] | A-65-H | |||||
| AE-65-W | 305×610×65 | 28 | 1.6 [0.6] | A-65-W | |||||
奥行寸法にガスケット、リベットは含みません。上記以外のサイズにも対応可能です。お問い合わせください。
構成
| ろ材 | グラスペーパ |
|---|---|
| 枠 | アルミ＋樹脂 |
| ガスケット | EPDM |
| 常時使用温度 | 60℃以下 |
| 最高湿度 | ＜100％ ただし結露または水滴付着のないこと |
性能グラフ
圧力損失
運転時間と圧力損失
条件粉じん濃度：0.05mg/㎥
処理風量：56㎥/min
グラフ上の運転時間は実際の使用環境により異なります。
