ケミカルフィルタシステム設計

ケミカルフィルタシステム設計

ギガコール・ピュラフィル用ユニットNCシリーズ

厚さ（D）：229mm・298mm・305mm・441mm・457mm・730mm【ギガコール・ピュラフィル用】メディアを選定した後、必要とされる除去性能、処理風量からフィルタを選定します。

特徴

• 酸性ガス用活性炭、吸着剤
• 有機系ガス用活性炭
• アルカリ性ガス用活性炭
• ホルムアルデヒド除去用活性炭
• 酸性ガス用、有機系ガス用ブレンド吸着剤

半導体・
液晶製造業界 美術館・博物館 製薬・研究所
（実験動物飼育室） 病院・大学・
病理施設 地熱発電・製紙・
製鉄・石油化学工業

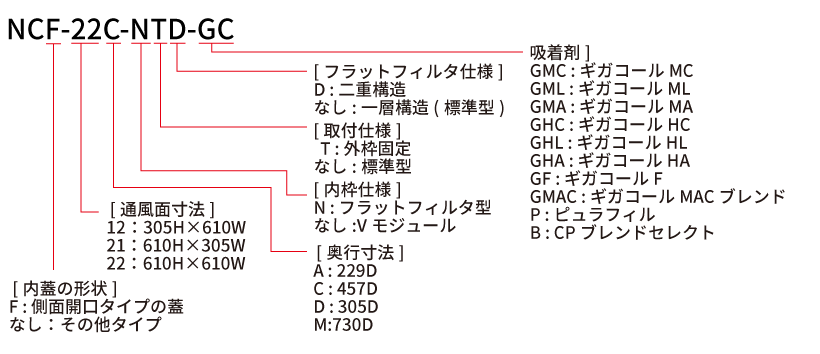

型式

吸着剤フィルタの仕様

注 総重量は吸着剤のかさ密度により数値が前後します。　ギガコールMCおよびHC、MLおよびＨＬは重量が異なります。
CPブレンドセレクトとギガコールACブレンドは2種吸着剤のブレンドですので、風量は1種吸着剤設置時の50%以下としてください。
注 NTタイプはプレフィルタ付きも可能です。その場合奥行480mmDになります。※ 総重量は吸着剤の組合せによって異なります。
【レジデンスタイム（R.T.）】
フィルタに通気される空気と吸着剤が接触する時間（秒）。
R.T（. sec)＝吸着剤容量(㎥) ÷ 通過風量(㎥/sec) R.T.が大きいほど吸着剤と空気の接触時間は長くなり、寿命、効率ともに性能は良くなります。
【SV値：Space Velocity（空間速度）】
SV値（1/hr)＝通 過 風 量(㎥/hr)÷吸 着 剤 容 量(㎥)SV値が小さいほど吸着剤と空気の接触時間は長くなり、寿命、効率ともに性能は良くなります。下流側濃度目標値や寿命によってＳＶ値が設定されます。
【使用目的別設置SV値例】
電子部品製造業界：5,000～50,000
美術館・博物館：30,000～50,000
動物実験舎：5,000～20,000
製薬研究所、大学病院：5,000～20,000

性能グラフ

風量と圧力損失の関係（想定最大値）

関連製品

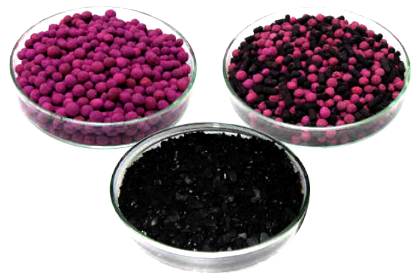

ケミカルフィルタ
ギガコール、ピュラフィル

使用目的により、最適なメディアを選定します。複合ガスの除去に関しては、複数の組み合わせによって、さらに効果を発揮します。

ケミカルフィルタ
プリーツ型ケミカルフィルタ GIGAWAVE

厚さ（D）：50mm・100mm・150mm・292mm、圧力損失は最小限に！ガス除去効率は最大限に！の効果を生かし、機器装置やクリーンルーム中に存在する微量の分子汚染物質の除去。

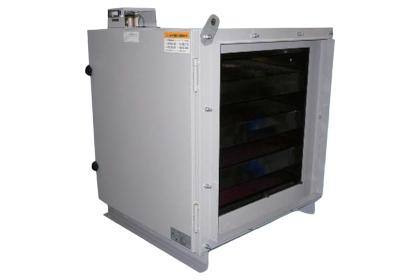

吸着剤フィルタケーシング（フィルタボックス）
