ギガソーブENCシリーズ

厚さ（D）：292mm【ギガソーブ用】フルサイズ（推奨風量：56.6㎥/min）とハーフサイズ（推奨風量：28.3㎥/min）から選べます。
クリーンルーム中に存在する微量の分子汚染物質の除去には、低圧力損失、高効率のメディア「ギガソーブ」が効果を発揮します。

特徴

• 高除去効率：3次元フィラメント構造によりガスを効率的に除去します
• 低圧力損失：通気性の優れたポリウレタン発泡体をベースにしており優れた通気性を有しています
• 低発塵性：ギガソーブに使用されている除去メディアは表面が硬く成型されているため発塵量が低減されています
• 軽量、自由な形状、積層構成：空隙率が高く軽量かつ大きさと形状は自由に設定できます。また対象ガスの種類、濃度に応じて種類、積層数など任意に組み合わせることができます

半導体・
液晶製造業界 美術館・博物館 製薬・研究所
（実験動物飼育室） 病院・大学・
病理施設 地熱発電・製紙・
製鉄・石油化学工業

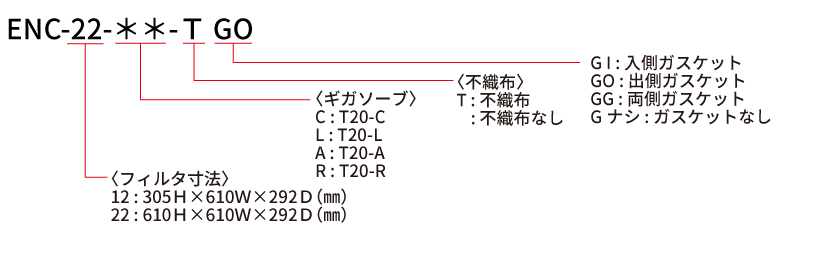

型式

仕様

【レジデンスタイム（R.T.）】
フィルタに通気される空気と吸着剤が接触する時間（秒）。
R.T（. sec)＝吸着剤容量(㎥) ÷ 通過風量(㎥/sec) R.T.が大きいほど吸着剤と空気の接触時間は長くなり、寿命、効率ともに性能は良くなります。
【SV値：Space Velocity（空間速度）】
SV値（1/hr)＝通 過 風 量(㎥/hr)÷吸 着 剤 容 量(㎥)SV値が小さいほど吸着剤と空気の接触時間は長くなり、寿命、効率ともに性能は良くなります。下流側濃度目標値や寿命によってＳＶ値が設定されます。
【使用目的別設置SV値例】
電子部品製造業界：5,000～50,000
美術館・博物館：30,000～50,000
動物実験舎：5,000～20,000
製薬研究所、大学病院：5,000～20,000

性能グラフ

圧力損失（セル型ENCシリーズ）
