サイドアクセスタイプ（標準フィルタ取付ケーシング）
特長
|
|
型式表示

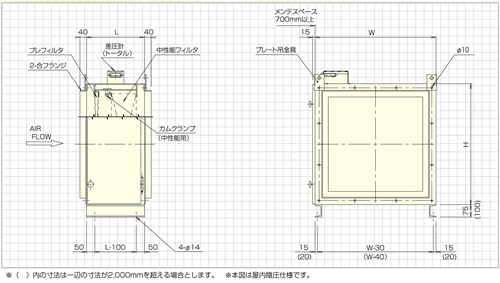

外形寸法図
仕様
| 型式 | 1x1PM-NS | 1x2PM-NS | 1x3PM-NS | 2x2PM-NS | 2x3PM-NS | |||||||
| 処理風量［m3/min］ | 56 | 112 | 168 | 224 | 336 | |||||||
| 寸法 ［mm］ |
H | 730 | 730 | 730 | 1390 | 1390 | ||||||
| W | 730 | 1340 | 1950 | 1340 | 1950 | |||||||
| L | 350 | 350 | 350 | 350 | 350 | |||||||
| フィルタ 枚数 |
プレ | 1 | 2 | 3 | 4 | 6 | ||||||
| 中性能 | 1 | 2 | 3 | 4 | 6 | |||||||
| 材質 | 鋼鉄製1.2t～2.3t | |||||||||||
| 表面処理 | 屋内型：樹脂焼付塗装（DN-70） 屋外型：ポリエステル樹脂焼付塗装（DN-70） | |||||||||||
| フィルタ交換 | 横引き | |||||||||||
| 質量［kg］（屋内型） | 38 | 58 | 79 | 89 | 119 | |||||||
※質量はフィルタを含みません。
※プレフィルタサイズ：610×610×20mm 中性能フィルタサイズ：610×610×150mm
