低騒音型メディカル用クリーンユニット

超低圧損HEPAの採用により最大25%の消費電力を低減。
さらに通風抵抗を低減し低騒音ファンとの組合わせで静騒音性向上。



使用環境や部屋用途

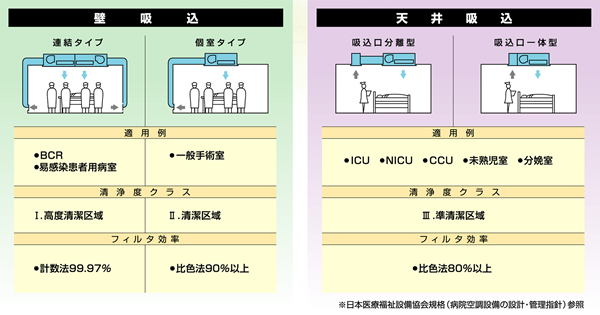

気流方式

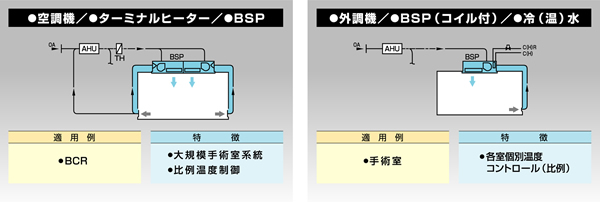

空調方式

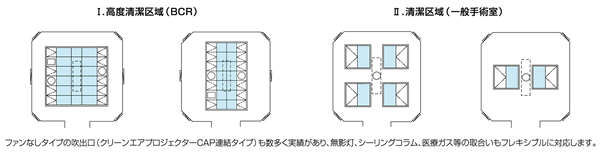

手術室の配置参考例

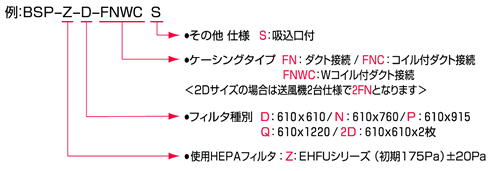

型式表示



  • FNタイプ(ダクト接続<逆流防止ダンパー>)

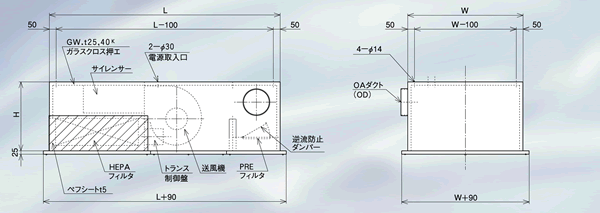

寸法図



仕様

形式 BSP-Z-D-FN BSP-Z-N-FN BSP-Z-P-FN BSP-Z-Q-FN BSP-Z-2D-FN
外形寸法
(mm)
H W L H W L H W L H W L H W L
510 700 1350 510 850 1350 510 1005 1350 510 1300 1350 510 1400 1350
風量
(CMM)
H M L H M L H M L H M L H M L
17 14 12 19.5 16 13 22 18 14 24 19 14.5 34 29 25
機外静圧(Pa) 30 20 10 30 20 10 30 20 10 30 20 10 30 20 10
騒音値db(A) 44.5 40.5 36.5 44.5 40.5 37 45.5 40 36.5 45.5 37.5 35 44.5 41 37
消費電力(W) 210 165 160 245 185 175 255 240 185 260 220 175 425 325 315

※騒音値は、半無響音室においてユニット吹出面直下1mでの騒音値です。実際には取りつけ具合、周囲環境(暗騒音、合成音、壁などの反射音)により記載値と異なります。騒音を保証するものではありませんのでご参考データとして下さい。

※風量はフード、直管ダクトからなる装置を吹き出し口に装着し、超音波風速計で測定した値です。



  • FNCタイプ(ダクト接続<シングルコイル>)

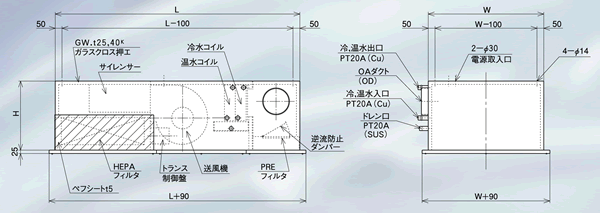

寸法図



仕様

形式 BSP-Z-D-FNC BSP-Z-N-FNC BSP-Z-P-FNC BSP-Z-Q-FNC BSP-Z-2D-FNC
外形寸法
(mm)
H W L H W L H W L H W L H W L
510 700 1450 510 850 1450 510 1005 1450 510 1300 1450 510 1400 1450
風量
(CMM)
H M L H M L H M L H M L H M L
16 13.5 11.5 18 15 12.5 20 17 14 23.5 18.5 14.5 32.5 28.5 25
機外静圧(Pa) 30 20 10 30 20 10 30 20 10 30 20 10 30 20 10
騒音値db(A) 43.5 41 38.5 44 41.5 38 45.5 40.5 36 44.5 38.5 33.5 45 42 39.5
消費電力(W) 195 150 150 205 165 160 215 175 165 240 190 155 37.5 300 290

※騒音値は、半無響音室においてユニット吹出面直下1mでの騒音値です。実際には取りつけ具合、周囲環境(暗騒音、合成音、壁などの反射音)により記載値と異なります。騒音を保証するものではありませんのでご参考データとして下さい。

※風量はフード、直管ダクトからなる装置を吹き出し口に装着し、超音波風速計で測定した値です。



  • FNSタイプ(吸込一体)

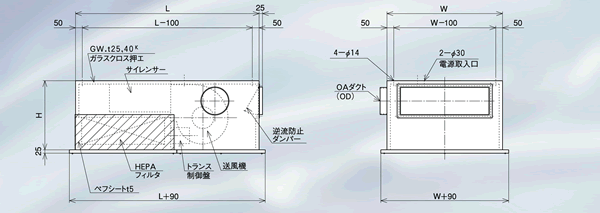

寸法図



仕様

形式 BSP-Z-D-FNS BSP-Z-N-FNS BSP-Z-P-FNS BSP-Z-Q-FNS BSP-Z-2D-FNS
外形寸法
(mm)
H W L H W L H W L H W L H W L
510 700 1700 510 850 1700 510 1005 1700 510 1300 1700 510 1400 1700
風量
(CMM)
H M L H M L H M L H M L H M L
16 13 11.5 19.5 16 13 22 18 14 24 19 14.5 34 29.5 25
機外静圧(Pa) - - - - - - - - - - - - - - -
騒音値db(A) 44.5 42 39.5 43.5 40.5 38 44 41 36.5 45.5 39.5 34 45 42 39.5
消費電力(W) 150 140 120 225 175 165 230 185 170 240 190 160 415 320 305

※騒音値は、半無響音室においてユニット吹出面直下1mでの騒音値です。実際には取りつけ具合、周囲環境(暗騒音、合成音、壁などの反射音)により記載値と異なります。騒音を保証するものではありませんのでご参考データとして下さい。

※風量はフード、直管ダクトからなる装置を吹き出し口に装着し、超音波風速計で測定した値です。



  • FNCSタイプ(吸込一体<シングルコイル>)

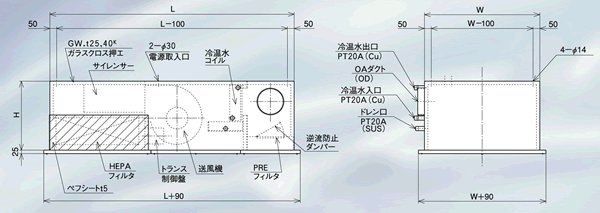

寸法図



仕様

形式 BSP-Z-D-FNCS BSP-Z-N-FNCS BSP-Z-P-FNCS BSP-Z-Q-FNCS BSP-Z-2D-FNCS
外形寸法
(mm)
H W L H W L H W L H W L H W L
510 700 1800 510 850 1800 510 1005 1800 510 1300 1800 510 1400 1800
風量
(CMM)
H M L H M L H M L H M L H M L
16 13 11 18 15 12.5 20 17 14 23.5 18.5 14.5 32 28.5 24.5
機外静圧(Pa) - - - - - - - - - - - - - - -
騒音値db(A) 44.5 42.5 40.5 45 43 40.5 44.5 40 37.5 44.5 39 34 45.5 43.5 41
消費電力(W) 135 150 145 205 160 155 215 210 160 235 185 155 400 300 290

※騒音値は、半無響音室においてユニット吹出面直下1mでの騒音値です。実際には取りつけ具合、周囲環境(暗騒音、合成音、壁などの反射音)により記載値と異なります。騒音を保証するものではありませんのでご参考データとして下さい。

※風量はフード、直管ダクトからなる装置を吹き出し口に装着し、超音波風速計で測定した値です。



  • FNWCSタイプ(吸込一体<ダブルコイル>)



寸法図



仕様

形式 BSP-Z-N-FNWCS BSP-Z-P-FNWCS BSP-Z-Q-FNWCS BSP-Z-2D-FNWCS
外形寸法
(mm)
H W L H W L H W L H W L
510 850 1800 510 1005 1800 510 1300 1800 510 1400 1800
風量
(CMM)
H M L H M L H M L H M L
15 13 11 19 16 13 22.5 18 14 30 26.5 23.5
機外静圧(Pa) - - - - - - - - - - - -
騒音値db(A) 46 44.5 42 44 41.5 39.5 42 39 35 46.5 44 42
消費電力(W) 195 155 150 205 170 165 225 180 155 375 290 285

※騒音値は、半無響音室においてユニット吹出面直下1mでの騒音値です。実際には取りつけ具合、周囲環境(暗騒音、合成音、壁などの反射音)により記載値と異なります。騒音を保証するものではありませんのでご参考データとして下さい。

※風量はフード、直管ダクトからなる装置を吹き出し口に装着し、超音波風速計で測定した値です。

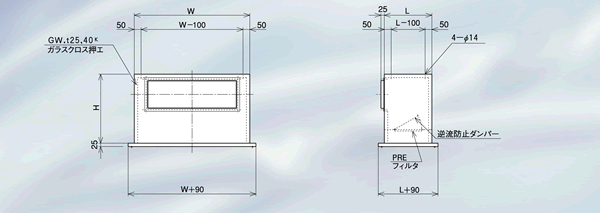

  • 天井吸込口ユニット(逆流防止ダンパー付)



寸法図



仕様

形式 BSP-Z-D-RBOX BSP-Z-N-RBOX BSP-Z-P-RBOX BSP-Z-Q-RBOX BSP-Z-2D-RBOX
外形寸法
(mm)
H W L H W L H W L H W L H W L
510 700 350 510 850 350 510 1005 350 510 1300 350 510 1400 350



  • FNCタイプ

コイル能力・仕様

形式 処理風量(CMM) 水量(ℓ/min) 冷房能力(kw)[kcal/h]
DB=26℃、RH=50% 冷水入口温度7℃
暖房能力(kw)[kcal/h]
DB=22℃ 温水入口温度55℃
損失水頭(Pa)
BSP-Z-D- 13.5 4 1.51[1300] 2.26[1950] 507
BSP-Z-N- 15.0 6 2.01[1730] 2.98[2570] 1163
BSP-Z-P- 17.0 9 2.58[2220] 3.84[3310] 3212
BSP-Z-Q- 18.5 12 3.37[2900] 4.97[4280] 8520
BSP-Z-2D 28.5 12 4.30[3700] 6.33[5450] 9331

※上記は標準ユニットのM(中運転)時の値となり全熱表示となっております。

※標準コイル(2例)



仕様

本体材質 外板 亜鉛メッキ鋼板製 t1.0
塗装仕上げ 塗装 焼付塗装(吹出パンチング・メンテナンスパネル)
電  源 単相 AC200V 50/60Hz <両吸込シロッコファン 0.2kW>
使用フィルタ プレフィルタ 型式 RM/150
定格風速 2.5m/s
圧力損失 初期 24Pa(定格風速時)
捕集効率 ASHRAE重量法 53%
HEPAフィルタ 型式 EHFU-A-※ GI AO (※D/N/P/Q)
寸法 D:610×610×200mm / N:610×760×200mm
P:610×915×200mm / Q:610×1220×200mm
圧力損失 初期 175Pa±20Pa 最終 350Pa(定格風量時)
捕集効率 0.3μm 99.97%
構  造 外板部:リベット接合・内枠部:コーキング仕上・吸音材内貼(グラスウール25mm、40Kクロス貼)
オプション 風量3段切替スイッチ(標準/PRE目詰り警報付)・温調コントローラー(タッチ式)・温調制御パワーユニット・差圧計・差圧スイッチ・吸入口ボックス(ダクト接続タイプのみ)・グループ制御盤・OAダンパー・手術室用連結仕様
