簡易圧力センサFlexiForce 概要

超薄型、超小型の画期的な力センサ!しかも低コスト!!

FlexiForce

ユーザーガイド

ユーザーガイド、センサの特性についてはPDFファイルの保存形式で作成されております。「Adobe Acrobat Reader」または、「Adobe Reader」をインストールされていない方はこちらからダウンロードしてください。

Get Adobe Reader

オプション・新製品について

フレキシフォースボタンセンサは、紙のように薄く、柔軟性に富み、その上、耐久性においても優れているため力が発生しうるあらゆる場面での力測定が可能です。
回路への組み込みを容易に行うことができます。
力-電圧変換回路等に組み込むことで、力の検出を利用する様々なアプリケーションへ応用できます。
用途に応じて、センサのカスタマイズも承ります。
カスタム依頼については、その旨をご記入の上 sensor-info@nitta.co.jp まで送信してください。

折り返しご連絡を差し上げます。

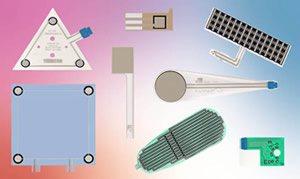

カスタマイズ例

カスタマイズ例

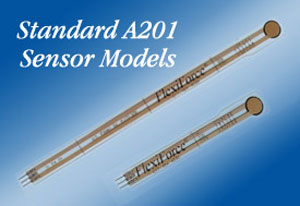

仕様

型式 最大測定荷重(N) 長さ(mm) 幅(mm) センシングエリア(mm) 梱包枚数
A201-1 4.4N 205 14 9.5 8枚入り
A201-25 110N 205 14 9.5 8枚入り
A201-100 440N 205 14 9.5 8枚入り



パラメータ 物性値 条件
寸法:
外形寸法
センシングエリア
コネクタ



14mm×203mm×0.189mm
9.5mm直径
オス型角ピン

コネクター端からセンサ先端まで
性能:
最大測定荷重



無負荷時抵抗






直線性

繰返し性


ヒステリシス


ドリフト

立上がり時間



型式A201-1 4.4N(0.45kgf)
型式A201-25 110N(11.3kgf)
型式A201-100 440N(45.4kgf)

10MΩ






< ±3%

< ±2.5%F.S.


< 4.5%F.S.


< 5%Log Time

< 5μsec

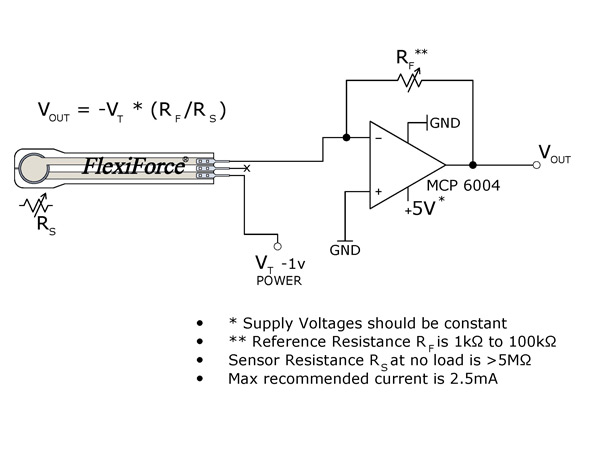

下記回路に基く

0~50%負荷に対して引かれた直線と比較

ならし後のセンサに対し、最大荷重の80%の付加を加えた値

ならし後のセンサに対し、最大荷重の80%の付加を加えた値

一定負荷(111N)

衝撃負荷:オシロスコープで測定

環境性:
温度範囲(動作)
感度の温度係数



-9℃-60℃
0.36%/℃

24℃~70℃で測定

* 本製品は、米国TEKSCAN社の製品です。
* 物性値は、参考値となります。保証するものではございません。
ご使用方法によっては、参考値以上の誤差で出力される場合があります。
