ジョイント
特長
コンパクトな形状の中に、地震時、免震建物のあらゆる動きに対応して変形し建物の免震性能を損なわない性能を持っています。そのうえ、高い荷重支持能力で 重車両の通行も可能にしています。表層材に特殊ゴムを採用し車両通行時の騒音を著しく低減すると同時に、小地震では変位をゴム表層材が吸収し平坦性を維持 するという高い安全性を誇っています。
許容変形
許容変形 | 製品幅(W) | 製品高さ(H) | 耐荷重(車重) | |
GDW-500 | 500mm | 970mm | ~350mm | 12tonf |
GDW-600 | 600mm | 1094mm | ||
GDW-700 | 700mm | 1218mm | ||
GDW-800 | 800mm | 1342mm |
![]() |
第7回ステンレス協会賞「優秀賞」受賞 ゴードウェルジョイントは主要構造材にステンレスを使用し、新しい発想で免震建物のエキスパンションジョイントを表現したものとして、平成12年に第7回ステンレス協会賞「優秀賞」をいただきました。 |

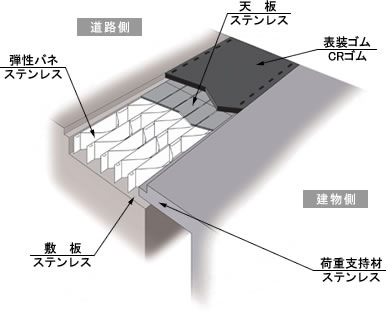

仕様
天然ゴム系積層ゴム支承
高減衰ゴム系積層ゴム支承
φ1100まで | φ1200, φ1300 |
![]() |
![]() |
鉛挿入型積層ゴム支承
![]() |
![]() |
ジョイントの地震時の動き
圧縮時1(震度Ⅳ~Ⅴ以下) | 圧縮時2(震度Ⅴ~ⅤⅠ以上) |
表装ゴムは、フラットな状態を保ち圧縮される。 | 表装ゴムは、盛り上がってジョイントが圧縮される。 |
![]() |
![]() |
常 時 |
![]() |
引張時 | せん断時 |
本体および天板は道路側躯体に追随、表装ゴムは建物側・道路側両躯体に締結された状態で伸張する。 | 本体および天板は道路側躯体に追随、表装ゴムは建物側・道路側両躯体に締結された状態でせん断変形する。 |
![]() |
![]() |
