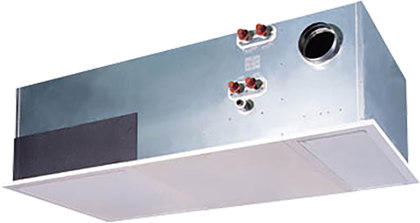

BSP-Zシリーズ

バイオサイレントパック™

厚さ（D）：350mm・1350mm・1450mm・1700mm・1800mm・350mm、低騒音運転で環境に配慮したユニットです。従来型と比べて送風機の消費電力を抑え、CO2排出量を23％削減！

特徴

  • 低騒音運転で環境に配慮
    病院空調は最も重要な周辺環境への配慮が必要でさらなる静粛性を高次元レベルで実現。
    従来の運転騒音より極めて低く抑えたユニットです。
  • 経済性・環境性の大幅向上を実現
    従来型と比べて送風機の消費電力を少なくでき、環境に優しい省エネ運転を実現。
  • 新たに超低圧損HEPAを開発！
    エンボス構造技術を利用し、従来品と比べ初期圧力損失を最大30%低減。
  • オプションで積算タイマーを装備可能
    運転時間を積算し、HEPAフィルタのメンテナンス時期をLEDランプでお知らせします。
    また、LEDランプ以外に、積算信号を出力する端子（無電圧a接点）も装備しています。
製薬・研究所
（実験動物飼育室） 病院・大学・
病理施設 その他の用途

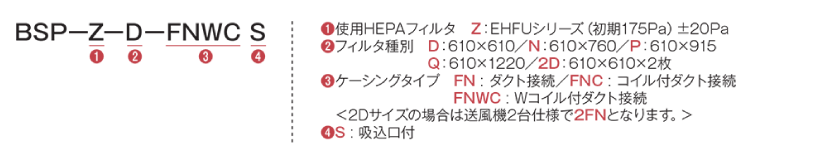

型式

BSP-Z-D-FNWCS

仕様 FNタイプ（ダクト接続＜逆流防止ダンパー＞）

型式 外形寸法
(mm)		 風量
(CMM)		 機外静圧［Pa］ 騒音値dB［A］ 消費電力［W］
H W L H M L H M L H M L H M L
BSP-Z-D-FN 510 700 1350 17 14 12 30 20 10 44.5 40.5 36.5 210 165 160
BSP-Z-N-FN 510 850 1350 19.5 16 13 30 20 10 44.5 40.5 37 245 185 175
BSP-Z-P-FN 510 1005 1350 22 18 14 30 20 10 45.5 41.5 36.5 255 240 185
BSP-Z-Q-FN 510 1300 1350 24 19 14.5 30 20 10 45.5 41 35 260 220 175
BSP-Z-2D-2FN 510 1400 1350 34 29 25 30 20 10 44.5 41 37 425 325 315

1）騒音値は、半無響音室において、ユニット吹出面直下1mでの騒音値です。実際には取付具合、周囲環境（騒音室、合成音、壁などの反射音）により記載値と異なります。
　騒音を保証するものではありませんので、ご参考データとしてください。
2）風量は、フード、直管ダクトからなる装置を吹出口に装着し、超音波風速計で測定した値です。

仕様 FNSタイプ（吸込一体）

型式 外形寸法
(mm)		 風量
(CMM)		 機外静圧［Pa］ 騒音値dB［A］ 消費電力［W］
H W L H M L H M L H M L H M L
BSP-Z-D-FNS 510 700 1700 16 13 11.5 ー ー ー 44.5 42 39.5 195 155 150
BSP-Z-N-FNS 510 850 1700 19.5 16 13 ー ー ー 43.5 40.5 38 225 175 165
BSP-Z-P-FNS 510 1005 1700 22 18 14 ー ー ー 44 41 36.5 230 185 170
BSP-Z-Q-FNS 510 1300 1700 24 19 14.5 ー ー ー 45.5 39.5 34 240 190 160
BSP-Z-2D-2FNS 510 1400 1700 35 29.5 25 ー ー ー 45 42 39.5 415 320 305

1）騒音値は、半無響音室において、ユニット吹出面直下1mでの騒音値です。実際には取付具合、周囲環境（騒音室、合成音、壁などの反射音）により記載値と異なります。
　騒音を保証するものではありませんので、ご参考データとしてください。
2）風量は、フード、直管ダクトからなる装置を吹出口に装着し、超音波風速計で測定した値です。

仕様 FNCタイプ（ダクト接続＜シングルコイル＞）

型式 外形寸法
(mm)		 風量
(CMM)		 機外静圧［Pa］ 騒音値dB［A］ 消費電力［W］
H W L H M L H M L H M L H M L
BSP-Z-D-FNC 510 700 1450 16 13.5 11.5 30 20 10 43.5 41 38.5 195 150 150
BSP-Z-N-FNC 510 850 1450 18 15 12.5 30 20 10 44 41.5 38 205 165 160
BSP-Z-P-FNC 510 1005 1450 20 17 14 30 20 10 45.5 40.5 36 215 175 165
BSP-Z-Q-FNC 510 1300 1450 23.5 18.5 14.5 30 20 10 44.5 38.5 33.5 240 190 155
BSP-Z-2D-2FNC 510 1400 1450 32.5 28.5 25 30 20 10 45 42 39.5 375 300 290

1）騒音値は、半無響音室において、ユニット吹出面直下1mでの騒音値です。実際には取付具合、周囲環境（騒音室、合成音、壁などの反射音）により記載値と異なります。
　騒音を保証するものではありませんので、ご参考データとしてください。
2）風量は、フード、直管ダクトからなる装置を吹出口に装着し、超音波風速計で測定した値です。

仕様 FNCSタイプ（吸込一体＜シングルコイル＞）

型式 外形寸法
(mm)		 風量
(CMM)		 機外静圧［Pa］ 騒音値dB［A］ 消費電力［W］
H W L H M L H M L H M L H M L
BSP-Z-D-FNCS 510 700 1800 15.5 13 11 ー ー ー 44.5 42.5 40.5 185 150 145
BSP-Z-N-FNCS 510 850 1800 18 15 12.5 ー ー ー 45 43 40.5 205 160 155
BSP-Z-P-FNCS 510 1005 1800 20 17 14 ー ー ー 44.5 40 37.5 215 210 160
BSP-Z-Q-FNCS 510 1300 1800 23.5 18.5 14.5 ー ー ー 44.5 39 34 235 185 155
BSP-Z-2D-2FNCS 510 1400 1800 32 28.5 24.5 ー ー ー 45.5 43.5 41 400 300 290

1）騒音値は、半無響音室において、ユニット吹出面直下1mでの騒音値です。実際には取付具合、周囲環境（騒音室、合成音、壁などの反射音）により記載値と異なります。
　騒音を保証するものではありませんので、ご参考データとしてください。
2）風量は、フード、直管ダクトからなる装置を吹出口に装着し、超音波風速計で測定した値です。

仕様 FNWCSタイプ（吸込一体＜ダブルコイル＞）

型式 外形寸法
(mm)		 風量
(CMM)		 機外静圧［Pa］ 騒音値dB［A］ 消費電力［W］
H W L H M L H M L H M L H M L
BSP-Z-N-FNWCS 510 850 1800 15 13 11 ー ー ー 46 44.5 42 195 155 150
BSP-Z-P-FNWCS 510 1005 1800 19 16 13 ー ー ー 44 41.5 39.5 205 170 165
BSP-Z-Q-FNWCS 510 1300 1800 22.5 18 14 ー ー ー 42 39 35 225 180 155
BSP-Z-2D-2FNWCS 510 1400 1800 30 26.5 23.5 ー ー ー 46.5 44 42 375 290 285

1）騒音値は、半無響音室において、ユニット吹出面直下1mでの騒音値です。実際には取付具合、周囲環境（騒音室、合成音、壁などの反射音）により記載値と異なります。
　騒音を保証するものではありませんので、ご参考データとしてください。
2）風量は、フード、直管ダクトからなる装置を吹出口に装着し、超音波風速計で測定した値です。

仕様 天井吸込口ユニット（逆流防止ダンパー付）

型式 外形寸法
(mm)
H W L
BSP-Z-D-RBOX 510 700 350
BSP-Z-N-RBOX 510 850 350
BSP-Z-P-RBOX 510 1005 350
BSP-Z-Q-RBOX 510 1300 350
BSP-Z-2D-RBOX 510 1400 350

構成

本体材質 外板：亜鉛メッキ鋼板製　t1.0
塗装仕上げ 塗装：焼付塗装（吹出パンチング・メンテナンスパネル）
電源 単相　AC200V　50/60Hz　＜両吸込シロッコファン　0.2kW＞
使用フィルタ プレフィルタ 型　　式：RM/150
定格風速：2.5m/s
圧力損失：初期 24Pa（定格風速時）
捕集効率：ASHRAE質量法 53％
HEPAフィルタ 型　　式：EHFUーAー※　GI　EO　（※D/N/P/Q）
寸　　法：D：610×610×200mm / N：610×760×200mm
P：610×915×200mm / Q：610×1220×200mm
圧力損失：初期 175Pa±20Pa　最終 350Pa（定格風量時）
捕集効率：0.3μm 99.97％
構造 外板部：リベット接合・内枠部：コーキング仕上・吸音材内貼（グラスウール25mm、40Kクロス貼）

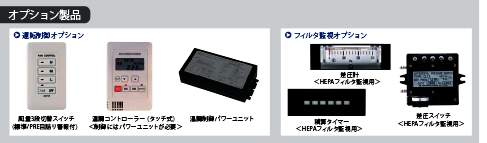

オプション 風量3段切替スイッチ（標準/PRE目詰り警報付）・温調コントローラー（タッチ式）・温調制御パワーユニット・差圧計・差圧スイッチ・吸込口ボックス（ダクト接続タイプのみ）・グループ制御盤・OAダンパー・手術室用連結仕様・積算タイマー

オプション製品

オプション製品

FNCタイプ コイル能力・仕様

型式 処理風量(CMM) 水量（ℓ/min） 冷房能力（kW）【kcal/h】
DB＝26℃、RH=50％ 冷水入口温度7℃		 暖房能力（kW）【kcal/h】
DB＝22℃ 温水入口温度55℃		 損失水頭（Pa）
BSP-Z-D-FNC 13.5 4 1.51
【1300】		 2.26
【1950】		 507
BSP-Z-N-FNC 15.0 6 2.01
【1730】		 2.98
【2570】		 1163
BSP-Z-P-FNC 17.0 9 2.58
【2220】		 3.84
【3310】		 3212
BSP-Z-Q-FNC 18.5 12 3.37
【2900】		 4.97
【4280】		 8520
BSP-Z-2D-2FNC 28.5 12 4.30
【3700】		 6.33
【5450】		 9331

1）上記は標準ユニットのM（中運転）時の値となり全熱表示となっております。
2）標準コイル（2列）
