中高性能フィルタ エスプレッツ™ セル型
エスプレッツ™4500ミニプリーツ ロングライフ型（塩害粒子除去用）

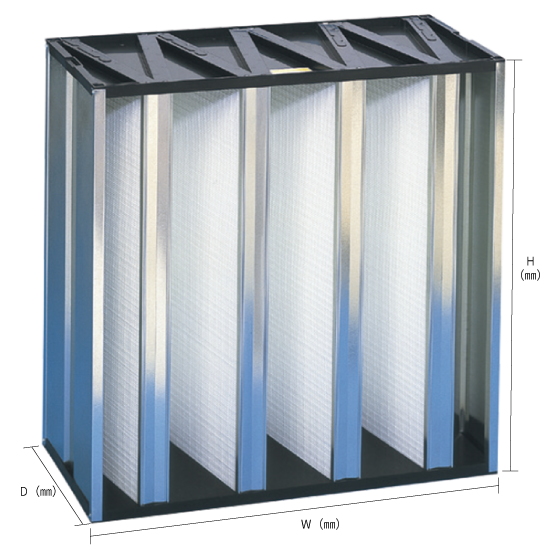

厚さ（D）：292mm【塩害対策用】ガラス繊維ろ材を糸状セパレータを用いて折り込んだ材パックをＶ字状に配置し、ろ材面積は従来セパレータ型の約2倍！低圧力損失・長寿命を実現した中性能フィルタ。さらに、特殊成型樹脂フレームを採用し、軽量化を実現！
特徴
- ミニプリーツ構造、高耐圧強度
- 特殊成型樹脂フレーム採用により軽量
- 枠とろ材は接着材で密封一体型
- 塩害粒子除去用（SLT）

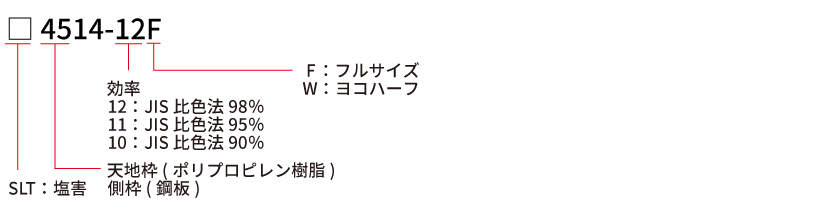

型式
標準仕様
| 型式 | 寸法 H×W×D(mm) |
定格風量 (㎥/min) |
初期圧力損失 (Pa) |
最終圧力損失 (Pa) |
捕集率(％) | 製品重量 (kg) |
||
|---|---|---|---|---|---|---|---|---|
| JIS B 9908: 2019 | 旧JIS規格 （JIS B 9908 2011） |
JIS比色法 | ||||||
| SLT4514-52F | 610×610×292 | 56 | 100 | 300 | J-ePM1 70% | 0.4μm 90％ 0.7μm 95％ |
98％ | 8.5 |
| SLT4514-52W | 305×610×292 | 28 | 5 | |||||
奥行寸法にガスケット、リベットは含みません。ハーフサイズは横縦どちらでも取付け使用が可能です。
構成
| ろ材 | グラスペーパ |
|---|---|
| 天地枠 | ポリプロピレン樹脂 |
| 側枠 | ガルバリウム鋼板 |
| 密封材 | ウレタン樹脂 |
| ガスケット | EPDM |
| 常時使用温度 | 60℃以下 |
| 最高湿度 | ＜100％ ただし結露または水滴付着のないこと |
性能グラフ
風量と圧力損失の関係
