プレ（粗塵）フィルタ

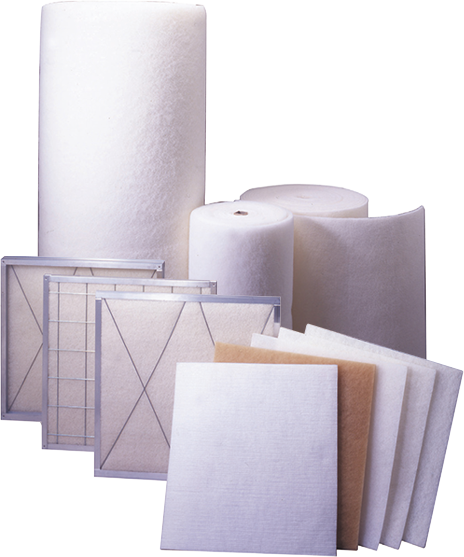

REMODDIN™ リムジン™
厚さ（D）：1.3mm～23mm、不織布ろ材を採用した粗塵用エアフィルタ。サイズも充実のラインナップ！
オフィス、ホテル、百貨店、アメニティ施設などビル空間から病院、各種工場、半導体エレクトロニクス関係の空調システムまで。幅広い用途で、高い信頼性、経済性を発揮します。
特徴
- 繊維の方向性がなく、立体的に配置するという不織布の特性を生かした構造
- 塵埃保持量が大きく、かつ空気抵抗が少ない、優れた除塵効果を発揮
- 再生タイプは洗浄しても復元力が高く再使用に耐え、経済的
- パネルフィルタ用に任意の寸法に簡単にカットができる
- ロールフィルタ用は、各種ロールフィルタに対応
- 難燃タイプは、優れた防火性能
- 軽量で取付交換作業が簡単
標準仕様
| 型式 | 材質使用繊維 | 標準サイズ 巾×長さ (m×m) |
厚さ (㎜) |
難燃性 ※1 |
洗浄再生 ※2 |
ろ過風速 (m/sec) |
初期 圧力 損失 (Pa) |
捕集率(%) | 耐熱湿度 (℃) |
主な用途 | 特長 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| JIS B 9008 2019 | ASHRAE質量法 | |||||||||||
| RM/600 | ポリエステル | 1.6×20 | 20 | ○ | ○ | 2.5 | 92 | JIS Coarse 75% | 82% | 80 | 一般再生 パネルフィルタ 各種産業空調 ビル空調 |
ノンホル ノンハロ仕様 |
| RM/400 | ポリエステル | 1.6×20 | 14 | ○ | ○ | 2.5 | 62 | JIS Coarse 75% | 80% | 80 | ||
| RM/300 | ポリエステル | 1.6×30 | 10 | ○ | ○ | 2.5 | 46 | JIS Coarse 65% | 70% | 80 | ||
| RM/150 | ポリエステル | 1.6×30 | 8 | ○ | ○ | 2.5 | 24 | ー | 53% | 80 | ||
| RMT200R | ポリエステル | 1.6×20 | 23 | ○ | × | 2.5 | 56 | ー | 85% | 80 | 一般再生 ロールフィルタ 各種産業空調 ビル空調 |
ノンハロ仕様 |
| RMT200N | ポリエステル | 1.6×20 | 23 | ○ | × | 2.5 | 49 | ー | 70% | 80 | ||
| RMJ180R | ポリエステル | 1.6×20 | 20 | ○ | × | 0.5 | 25 | ー | 98% | 80 | 塗装ブース | ノンハロ仕様 |
| RMJ180N | ポリエステル | 1.6×20 | 20 | ○ | × | 0.5 | 25 | ー | 98% | 80 | ||
| RMJ100R | ポリエステル | 1.6×20 | 10 | ○ | × | 1 | 36 | ー | 93% | 80 | ノンハロ仕様 | |
| RMF111A | ポリエステル | 1.6×30 | 11.5 | ○ | ○ | 2.5 | 24 | ー | 60% | 80 | 特殊機器用 ビル空調 コンパクトエアハン |
|
| RMT51A | モダクリル・ポリエステル | 1.6×30 | 7 | ○ | ○ | 2.5 | 15 | ー | 38% | 60 | ||
| RMF20A | モダクリル・ポリエステル | 1.6×50 | 1.3 | ○ | × | 2.5 | 68 | ー | 57% | 60 | ||
| RMF200 | ポリアミド | 0.8×0.8 | 23 | ○ | × | 1 | 34 | ー | 90% | 240 | 乾燥炉耐熱用 | |
| RMF100 | ポリアミド | 1.6×20 | 10 | ○ | × | 1 | 16 | ー | 78% | 180 | ||
※1 難燃性の「〇」は、JACA No.11A-2003のクラス3に適合しています。 ※2 洗浄再生の「〇」は、洗浄再生が可能です。
性能グラフ
圧力損失と捕集率
圧力損失と捕集率
難燃性について
リムジンTMに使用されるろ材の難燃試験は、（社）日本空気清浄協会制定のJACA No.11A-2003（空気清浄装置用ろ材燃焼性試験方法）に基づいています。
燃焼性クラスの分類
| クラス1 | クラス2 | クラス3 | |
|---|---|---|---|
| 燃焼速度V(mm/min) | 40mm/min以下(≦40) | 適用外 | 適用外 |
| 残炎時間(s) | 適用外 | 4/5が2s以下(≦2s) | 4/5が2s以下(≦2s) |
| 1/5が10s以下(≦10s) | 1/5が10s以下(≦10s) | ||
| 全試験片の残じん時間(s) | 適用外 | 30s以下(≦30s) | 30s以下(≦30s) |
| 溶融滴下物による標識用綿の発火 | 適用外 | あり | なし |
| 全試験片の燃焼距離 Ld(mm) | 35mm以上(≧35) | 35mm以下(≦35) | 35mm以下(≦35) |
国土交通省仕様について
| 国土交通省 仕様書 抜粋 |
ファンコイル | パネル型（再生式） | 自動巻取型（非再生式） | |||
|---|---|---|---|---|---|---|
| JIS・B･9908 | JIS・B･9908 | JIS・B･9908 | ||||
| 形式3による試験 | 形式3による試験 | 形式3による試験 | ||||
| 面風速： | 2.5m/s | 面風速： | 2.5m/s | 面風速： | 2.5m/s | |
| 初期圧力損失： | 55Pa以下 | 初期圧力損失： | 120Pa以下 | 初期圧力損失： | 120Pa以下 | |
| 平均粒子捕集率： | 25％以上 | 平均粒子捕集率： | 50％以上 | 平均粒子捕集率： | 50％以上 | |
| 粉じん保持容量： | 410g/㎡以 | 粉じん保持容量： | 615g/㎡以 | 粉じん保持容量： | 615g/㎡以 | |
| 適合ろ材 | RM/300 | RM/400 | ＲＭＴ200Ｒ | |||
