プレ（粗塵）フィルタ

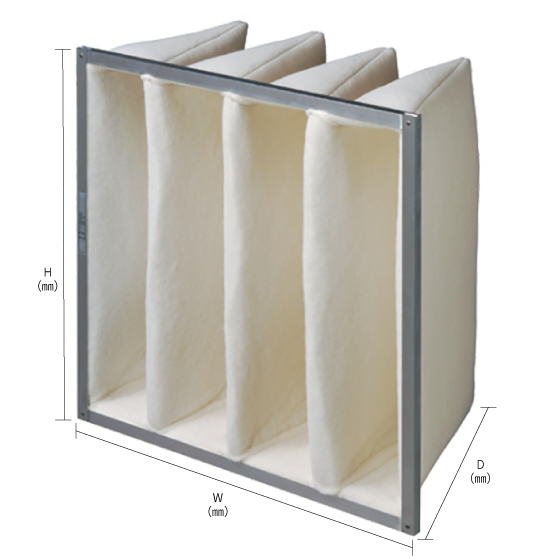

袋型フィルタ リムキャップ™
厚さ（D）：350mm【袋型】新開発のろ材を使用し、高い捕集効率と圧力損失の低減、多量の粉塵保持を実現！ワンタッチでフィルタの交換が可能。
リムキャップ™は、新開発のろ材を使用し高い捕集率と低圧力損失と長寿命を実現しました。ワンタッチでフィルタの脱着が行え、またろ材には膨らみ防止用のリテーナーがフィルタ取付時の煩わしさを解消しています。
特徴
- 繊維の方向性がなく、立体的に配置するという不織布の特性を生かした構造
- 塵埃保持量が大きく、かつ空気抵抗が少ない、優れた除塵効果を発揮
- 再生タイプは洗浄しても復元力が高く再使用に耐え、経済的
- 難燃タイプは、優れた防火性能

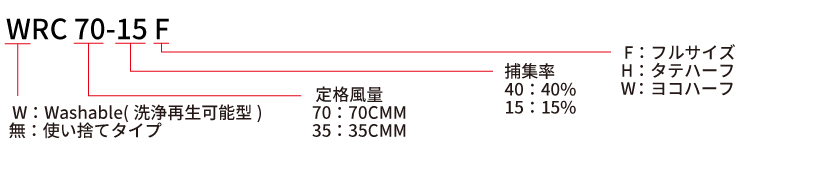

型式
標準仕様
| 型式 | 寸法 H×W×D(㎜) |
定格風量 (㎥/min) |
ポケット数 | 初期圧力損失 (Pa) |
最終圧力損失 (Pa) |
捕集率(％)※ | 製品重量 (kg) |
タイプ |
|---|---|---|---|---|---|---|---|---|
| RC70-40F | 594×594×350 | 70(56) | 4 | 70（47） | 200 | 40 | 1.7 | 使い捨て |
| RC35-40H | 594×289×350 | 35(28) | 2 | 1 | ||||
| RC35-40W | 289×594×350 | 35(28) | 4 | 1 | ||||
| WRC70-15F | 594×594×350 | 70(56) | 4 | 48（31） | 15 | 1.5 | 洗浄再生 可能 |
|
| WRC35-15H | 594×289×350 | 35(28) | 2 | 0.8 | ||||
| WRC35-15W | 289×594×350 | 35(28) | 4 | 0.8 |
※JISB9908形式2光散乱積算法による
取付枠仕様
| 型式 | 寸法 H×W×D(㎜) |
材質 | |
|---|---|---|---|
| RC-F | 610×610 | 本体 | ガリバリウム鋼板 |
| RC-H | 610×305 | 押えスプリング | SUS |
| RC-W | 305×610 | ガスケット | クロロプレン |
構成
| フィルタ材質 | ろ材 | ポリエステル |
|---|---|---|
| フレーム | アルミニウム | |
| 芯材 | SWRM | |
| 使用条件 | 常時使用温度 | 60℃ |
| 最高使用湿度 | 98%RH |
性能グラフ
圧力損失
粉塵保持容量
運転時間と圧力損失
条件 粉じん濃度：0.15mg/㎥ 処理風量：70㎥/min
グラフ上の運転時間は実際の使用環境により異なります。
