HEPAフィルタ エスプレッツ™

ホーム > 製品情報 > エアクリーン用製品 > HEPAフィルタ エスプレッツ™

HEPAフィルタ エスプレッツ™

エスプレッツ™ パネル型　3000シリーズ エスプレッツ™ パネル型　LB・LL・LOシリーズ

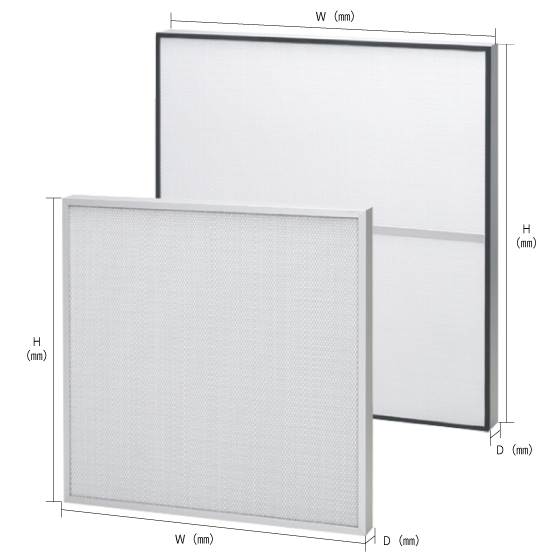

エスプレッツ™ パネル型　3000シリーズ

厚さ（D）：52mm・68mm・86mm・100mm、ガラス繊維ろ材を糸状セパレータを用いて折り込んだ低圧力損失のパネル型HEPAフィルタです。厚さ68mmの薄型では、業界最速の面風速1.24m/sを実現！

特徴

  • ミニプリーツ構造パネル型、軽量コンパクト設計
  • 低圧力損失　奥行き68㎜は業界最速の面速1.24m/sを実現
半導体・
液晶製造業界 美術館・博物館 病院・大学・
病理施設

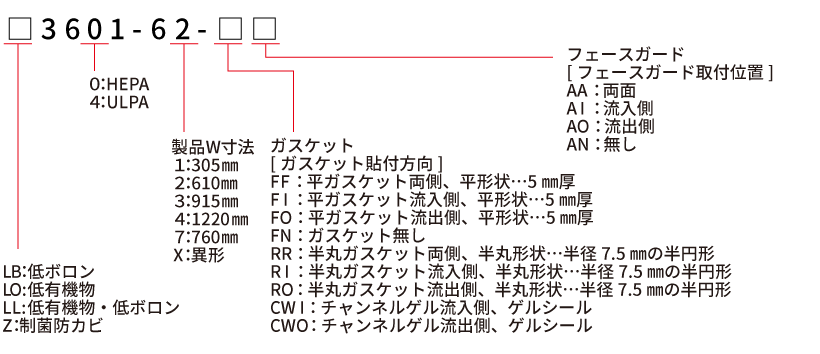

型式

□3601-62-□□

標準仕様

種別 型式 奥行寸法
D(mm)		 風速
(m/s)		 圧力損失 JIS B 9927: 2022 JIS B 9927: 1999
初期
（Pa）		 最終
（Pa）		 捕集率
（％）		 クラス 捕集率
（％）		 対象粒径
（μm）
標準型HEPA 3501 52 0.5 140 350 99.95/MPPS 35H 99.99以上 0.3
0.85 240 99.9/MPPS 30E
3502 52 0.5 120 99.95/MPPS 35H
0.85 205 99.5/MPPS 25E 99.97以上
3601 68 0.5 100 500 99.95/MPPS 35H 99.99以上
1.24 250 99.9/MPPS 30E
3801 86 0.5 85 99.95/MPPS 35H
0.85 145 99.95/MPPS 35H
3901 100 0.5 75 99.99/MPPS 40H
0.85 130 99.95/MPPS 35H
標準型ULPA 3541 52 0.5 200 350 99.999/MPPS 50U 99.999(5N) 0.1～0.2
3441 68 0.5 145 500 99.999/MPPS 50U 99.9999(6N)
0.85 245 99.999/MPPS 50U 99.999(5N)
3841 86 0.5 130 99.9995/MPPS 55U 99.9999(6N)
0.85 220 99.999/MPPS 50U 99.999(5N)
3941 100 0.5 110 99.9995/MPPS 55U 99.9999(6N)
0.85 185 99.999/MPPS 50U 99.999(5N)
低圧力損失ULPA 3542 52 0.5 170 350 99.995/MPPS 45H 99.999(5N)
3442 68 0.5 130 500 99.999/MPPS 50U
0.78 205 99.995/MPPS 45H
3842 86 0.5 110 99.999/MPPS 50U
0.85 185 99.995/MPPS 45H
3942 100 0.5 95 99.999/MPPS 50U
0.85 160 99.995/MPPS 45H

  • 風速0.5m/sはJIS B 9927:2022に基づく数値（検査風速）
  • 0.3と0.1～0.2μmの捕集率と風速0.5m/s以外の数値は算出保証に基づく数値
  • MPPS：Most Penetrating Particle Size（最も透過しやすい粒径）

奥行寸法にガスケットは含みません。上記以外の寸法はご相談ください。ろ材部補強のため両面にフェースガ－ド付きを推奨いたします。

エスプレッツ™パネル型制作可能寸法

H寸法(㎜) W寸法(㎜)
200～1220 200～1800

上記以外の寸法は御相談ください。
ろ材部補強のため両面にフェースガード付きを推奨いたします。

構成

ろ材 グラスペーパ
外枠 押出しアルミニウム
（アルマイトクリア仕上げ）
フェース
ガード		 アルミニウム ラス網
密封材 ウレタン樹脂
ガスケット EPDM
常時使用温度 80℃以下
最高湿度 ＜100％
ただし結露または水滴付着のないこと

性能グラフ

標準型HEPA
標準型HEPA
標準型ULPA
標準型ULPA
低圧力損失ULPA
低圧力損失ULPA

関連製品

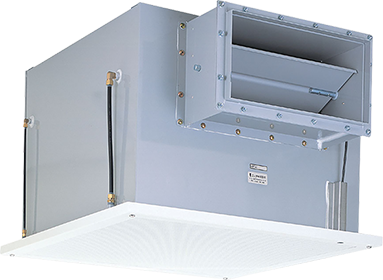

CAP™クリーンエアプロジェクタ クリーンルーム用吹出口ケーシング（ボックス）
CAPクリーンエアプロジェクタ クリーンルーム用吹出口ケーシング（ボックス）
厚さ（D）：150mm・292mm【クリーンルーム用吹出口ケーシング】超高性能フィルタはガスケット方式を採用し、フィルタ押さえ金具を締め付ける事でエアリークの防止を実現！フィルタ交換も室内側から容易にできます。
ASNシリーズ（ニッタエアシャワー） 自動ドア・標準エアシャワー
ASNシリーズ（ニッタエアシャワー） 自動ドア・標準エアシャワー
厚さ（D）：1000mm・1260mm、クリーンルームへの入場時、衣類などに付着した塵埃をエアジェットで除塵し、クリーンルーム内への塵埃の持ち込みを防止！また、インターロック機構の採用で両ドアが同時に開放されないように設計されています。
ZMシリーズ 薄型クリーンモジュール（ACモーター搭載）

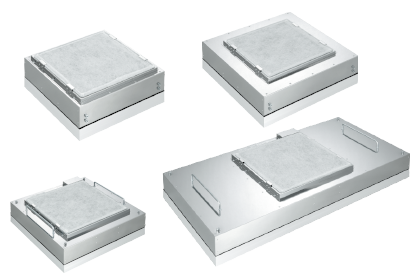

CAP（排気ユニット） クリーンルーム用
厚さ（D）：400mm・500mm・610mm、高効率ACモータを搭載し、ユニット高さ最小16.8cmを実現。全7機種の標準仕様に加え、 ULPAフィルタへのアップグレードにも柔軟に対応可能です。

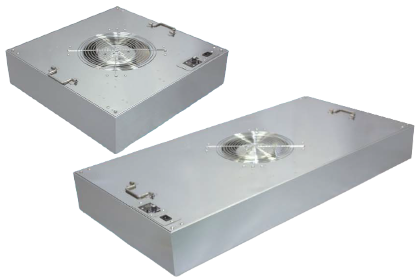

GIGAPAC™シリーズ 薄型クリーンモジュール（DCブラシレスモーター搭載）
