HEPAフィルタ エスプレッツ™

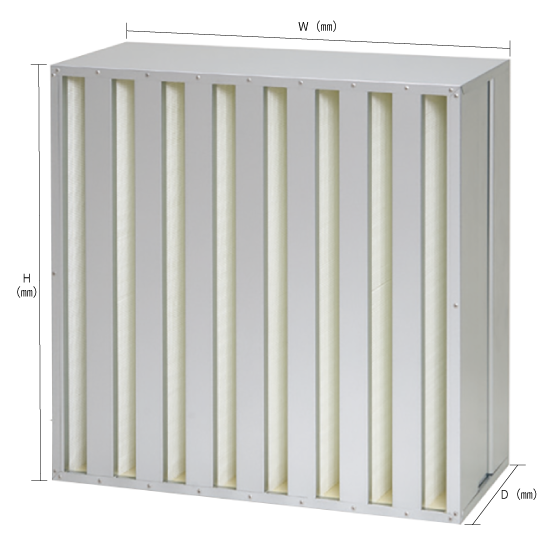

エスプレッツ™ セル型 S1500シリーズ省エネ対応 低圧損型
厚さ（D）：292mm、ガラス繊維ろ材を糸状セパレータに用いて折り込んだ材パックをＶ字状に配置し、ろ材面積は従来セパレータ型の約2倍！多風量・長寿命・低圧損を実現したセル型HEPAフィルタです。
特徴
- 低圧損：初期圧力損失170±20Pa(定格風量時)
- 年間電気代約32％削減
- 空調機に最適な多風量・長寿命型
- 捕集率 99.97％(0.3μm粒子)

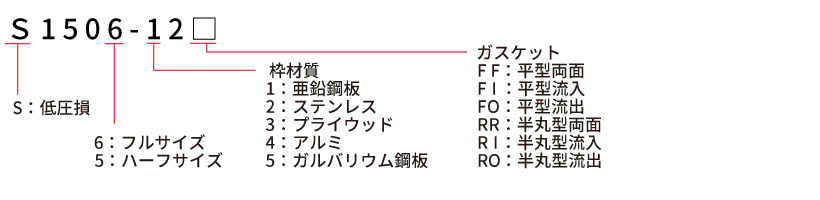

型式
標準仕様
| 型式 | 寸法 H×W×D(mm) |
定格風量 (㎥/min) |
初期圧力損失 (Pa) |
最終圧力損失 (Pa) |
JIS B 9927: 1999 | 製品重量 (kg) |
|
|---|---|---|---|---|---|---|---|
| 捕集率 （％） |
対象粒径 （μm） |
||||||
| S1506-12 | 610×610×292 | 56.6 | 170±20 | 500 | 99.97以上 | 0.3 | 17 |
| S1505-12 | 610×305×292 | 28.3 | 9 | ||||
奥行寸法にガスケット、リベットは含みません。ハーフサイズは横縦どちらでも取付け使用が可能です。
構成
| ろ材 | グラスペーパ |
|---|---|
| 枠 | 亜鉛メッキ鋼板 |
| 密封材 | ウレタン樹脂 |
| ガスケット | EPDM |
| 常時使用温度 | 80℃以下 |
| 最高湿度 | ＜100％ ただし結露または水滴付着のないこと |
性能グラフ
圧力損失値の比較
長寿命・省エネ（ランニングコスト削減）※当社比
上図は人口ダストのデータより算出した参考値で、標準HEPAが約1年で500Paに達したとした時の机上計算値です。保証値ではありません。
ランニングコスト削減の効果（当社比）
| 低圧損セル型HEPA | 標準セル型HEPA | |
|---|---|---|
| 形式 | S1506-12 | 1506-16 |
| 外形寸法:H×W×D(㎜) | 610×610×292 | 610×610×292 |
| 定格風量(㎥/min) | 56.6 | 56.6 |
| 初期圧力損失(Pa) | 185 | 229 |
| 運転時間8760hr時の圧力損失(Pa) | 305 | 500 |
| 運転時間内平均圧力損失(Pa) | 240 | 352 |
| 送風機動力費比率(%) | 68 | 100 |
上図は人口ダストのデータより算出した参考値で、標準HEPAが約1年で500Paに達したとした時の机上計算値です。保証値ではありません。
年間電気代 約32%削減
