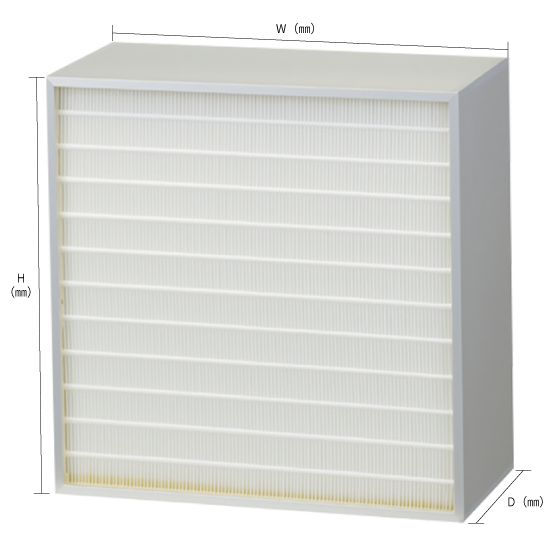

マイクロエミレント™EHSL多風量型50㎥/min
厚さ（D）：292mm【ニッタが作った世界標準】圧力損失の大幅な低減と高次元フィルトレーション性能を実現した吹出口用多風量型フィルタ！クリーンルームなどの高次元空気浄化ニーズに対応します。
特徴
- 定格風量 50㎥/min
- 全数スキャンテスト
- セパレーターレスで耐蝕性が向上
- 構成部材の低アウトガス化を実現

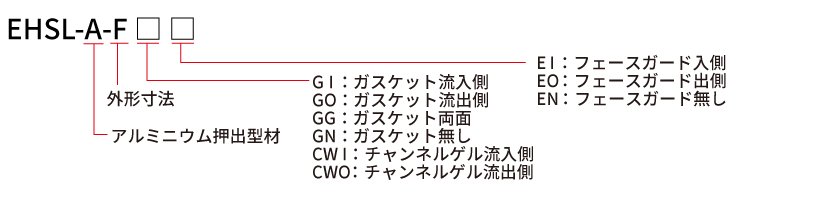

型式
製品ラインナップ
| 型式 | 寸法 H×W×D(mm) |
処理風量 (㎡/min) |
製品重量 (kg) |
|---|---|---|---|
| EHSL-A-CF | 305×305×292 | 11.3 | 5 |
| EHSL-A-FS | 305×610×292 | 23.8 | 8 |
| EHSL-A-FC | 610×305×292 | 23.8 | 8 |
| EHSL-A-F | 610×610×292 | 50.0 | 13 |
| EHSL-A-H | 610×760×292 | 63.0 | 17 |
奥行寸法にガスケット、リベットは含みません。※アルミ枠チャンネルゲルタイプのD寸法は305㎜です。
標準仕様
| 風速 (m/s) |
圧力損失 | JIS B 9927: 2022 | JIS B 9927: 1999 | |||
|---|---|---|---|---|---|---|
| 初期 (Pa) |
最終 (Pa) |
捕集率 （％） |
クラス | 捕集率 （％） |
対象粒径 （μm） |
|
| 0.5(定格) | 50 | 500 | 99.99/MPPS | 40H | 99.99以上 | 0.3 |
| 2.49(処理) | 250 | 99.95/MPPS | 35H | |||
- 定格風速0.5m/s はJIS B 9927:2022 に基づく数値（検査風速）
- 0.3μm の捕集率と風速0.5m/s 以外の数値は算出保証に基づく数値
- MPPS：Most Penetrating Particle Size（最も透過しやすい粒径）
構成
| ろ材 | グラスペーパ |
|---|---|
| 枠 | アルミニウム (アルマイトクリア仕上げ) |
| フェースガード | アルミニウム ラス網 |
| シール | ガスケット:EPDM チャンネルゲル：シリコーン |
| 接着剤 | ウレタン系特殊樹脂 |
| 常時使用温度 | 60℃以下 |
| 最高湿度 | ＜100％ ただし結露または水滴付着のないこと |
性能グラフ
風量と圧力損失の関係
