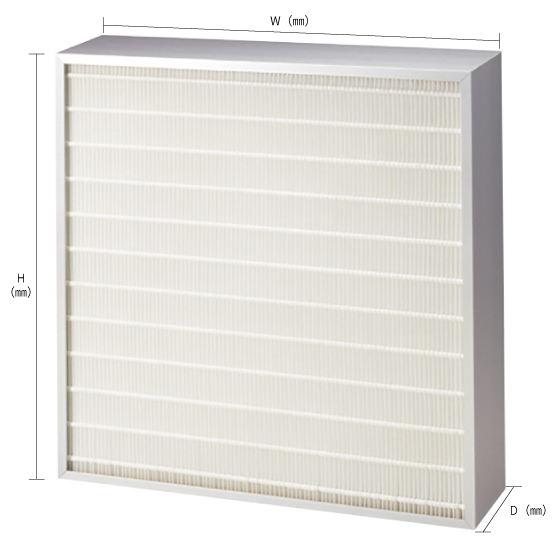

マイクロエミレント™EHL低圧損標準風量型
厚さ（D）：150mm【ニッタが作った世界標準】圧力損失の大幅な低減と高次元フィルトレーション性能を実現した標準風量型フィルタ！クリーンルームなどの高次元空気浄化ニーズに対応します。
特徴
- 標準型の低圧力損化
- 省エネ・ランニングコスト削減
- 全数スキャンテスト
- セパレーターレスで耐蝕性が向上
- 構成部材の低アウトガス化を実現
- 軽量・コンパクト

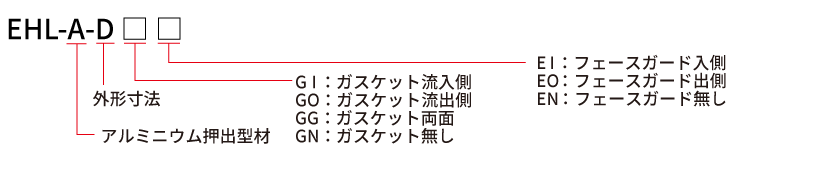

型式
製品ラインナップ
| 型式 | 寸法 H×W×D(mm) |
処理風量 (㎡/min) |
製品重量 (kg) |
|---|---|---|---|
| EHL-A-C | 305×305×150 | 4.0 | 3 |
| EHL-A-DS | 305×610×150 | 8.5 | 4 |
| EHL-A-DC | 610×305×150 | 8.5 | 4 |
| EHL-A-D | 610×610×150 | 18.0 | 7 |
| EHL-A-N | 610×760×150 | 22.7 | 8 |
| EHL-A-P | 610×915×150 | 27.5 | 9.5 |
| EHL-A-Q | 610×1220×150 | 37.0 | 12 |
奥行寸法にガスケット、リベットは含みません。上記以外のサイズにも対応可能です。お問い合わせください。※アルミ枠チャンネルゲルタイプのD寸法は159㎜です。
標準仕様
| 風速 (m/s) |
圧力損失 | JIS B 9927: 2022 | JIS B 9927: 1999 | |||
|---|---|---|---|---|---|---|
| 初期 (Pa) |
最終 (Pa) |
捕集率 （％） |
クラス | 捕集率 （％） |
対象粒径 （μm） |
|
| 0.5(定格) | 75 | 300 | 99.99/MPPS | 40H | 99.99以上 | 0.3 |
| 0.9(処理) | 130 | 99.95/MPPS | 35H | |||
| 1.39(処理) | 205 | 500 | 99.9/MPPS | 30E | 99.97以上 | |
- 定格風速0.5m/s はJIS B 9927:2022 に基づく数値（検査風速）
- 0.3μm の捕集率と風速0.5m/s 以外の数値は算出保証に基づく数値
- MPPS：Most Penetrating Particle Size（最も透過しやすい粒径）
構成
| ろ材 | グラスペーパ |
|---|---|
| 枠 | アルミニウム (アルマイトクリア仕上げ) |
| フェースガード | アルミニウム ラス網 |
| シール | ガスケット:EPDM チャンネルゲル：シリコーン |
| 接着剤 | ウレタン系特殊樹脂 |
| 常時使用温度 | 60℃以下 |
| 最高湿度 | ＜100％ ただし結露または水滴付着のないこと |
性能グラフ
風量と圧力損失の関係
ランニングコスト削減の効果
フィルタ1台あたり
約48％の電力コスト削減
| 低圧損 | 標準型 | |
|---|---|---|
| 品番 | EHL-A-D | EH-A-D |
| 処理風量 | 18.0㎥/min | |
| 初期圧力損失 | (125Pa) | (200Pa) |
| 最終圧力損失 （約3900時間の圧損） |
228Pa | 500Pa |
| 運転時間内平均圧損 | 172Pa | 335Pa |
| 送風機動力費比率 | 52％ | 100％ |
※左図のデータからフィルタ1台あたりのコストを算出した結果になります。（ ）内は実測値になります。
